Waterleiding met dompelpomp Grundfos SQE 3-65
Constante druk pakket Grundfos SQE 3-65 / 96524501
Overzicht
De 3" dompelpomp SQE is uitgerust met een snelheidsgeregelde dompelmotor die de opbrengst automatisch aanpast aan de betreffende vraag en de druk in het systeem te allen tijde constant houdt. Het enige dat nodig is voor de installatie is een kleine membraandruktank van 8 liter en de regeleenheid CU301, die beide zijn opgenomen in het pakket voor constante druk.
Deze huiswaterpomp wordt gekenmerkt door een pompdiameter van slechts 76 mm. De dieptebronpomp kan daarom ook worden gebruikt in putten met een kleine diameter van 110 mm en meer.
Meertraps 3" dompelpomp, geschikt voor:
- Huishoudelijke watervoorziening
- Vullen van tanks
- Irrigatie
- Verlagen van grondwater
- Toepassingen voor milieubescherming
De pomp heeft drijvende waaiers, elk met een eigen wolfraamcarbide/keramisch lager.
Functies en kenmerken
Uitgerust met:
- Softstartfunctie
- Droogloopbeveiliging
- Beveiliging tegen axiale omkering van de stuwkracht
- Overspannings- (> 315 V) en onderspanningsbeveiliging (<150 V)
- Beveiliging tegen overbelasting
- Bescherming tegen oververhitting
De pomp wordt aangedreven door een eenfasige permanentmagneetmotor, die wordt gekenmerkt door een hoog rendement over een breed vermogensbereik. Om drukpieken en hoge aanloopstromen te voorkomen, is de pomp uitgerust met een zachte aanloop (max. 2 seconden). De pomp heeft ook twee ogen voor de bevestiging van de (roestvrijstalen) kabelbeveiliging.
Pompen uit de SQ/E-serie worden af fabriek geleverd met een vervangbare motorkabel. Pompen in de SQE-NE serie worden geleverd zonder motorkabel. Geschikte kabels (teflon- of drinkwaterkabels) zijn verkrijgbaar in de huidige prijslijst.
Technische gegevens
| Verpompte vloeistof | Water | |
|---|---|---|
| Temperatuurbereik medium | 0 .. 35 °C | |
| Temperatuur medium tijdens gegevensverwerving | 20 °C | |
| Dichtheid | 998,2 kg/m³ | |
| Pompsnelheid | ||
| Pompsnelheid (gebaseerd op pompgegevens) | 10700 1/min | |
| Nominaal debiet | 3 m³/h | |
| Nominale opvoerhoogte | 70 m | |
| Max. Max. werkdruk | 15 bar | |
| Drukaansluiting | RP1 1/4 | |
| Minimale diameter put | 76 mm | |
| Elektrische gegevens | ||
| Motortype | MSE3 | |
| Opgenomen vermogen P1 | 1,55 kW | |
| Nominaal motorvermogen P2 | 1,15 kW | |
| Benodigd vermogen (P2) van de pomp | 1,1 kW | |
| Netfrequentie | 50 Hz | |
| Nominale spanning | 1 x 200-240 V | |
| Nominale stroom | 8,4 A | |
| Vermogensfactor | 1,00 | |
| Nominale snelheid | 10700 1/min | |
| Type inschakelen | direct | |
| Beschermingsklasse (volgens IEC 34-5) | IP68 | |
| Thermische klasse (volgens IEC 85) | F | |
| Kabellengte | 1,5 m | |
| Motor - productnummer | 96160855 | |
| Diversen | ||
| Nettogewicht | 5.04 kg | |
| Bruto gewicht | 5.76 kg | |
| Verzendvolume | 0,01 m³ | |
| Deens VVS-nr. | 388443465 | |
| Zweeds RSK-nr. | 5853378 | |
Materialen van constructie
- Pomp: Roestvrij staal (EN 1.4301 / AISI 304)
- Materiaal waaier: Composietmateriaal
- Waaier: ZYTEL 70G30 HSLR PA6.6-GF30
- Motor: Roestvrij staal (DIN-materiaalnr. 1.4301 / AISI 304)
Productvoordelen
- Pompdiameter slechts 76 mm
- Droogloopbeveiliging
- Overspannings- en onderspanningsbeveiliging
- Beveiliging tegen overbelasting
- Overtemperatuurbeveiliging
- Instellen van de ingestelde druk via de CU301 regeleenheid

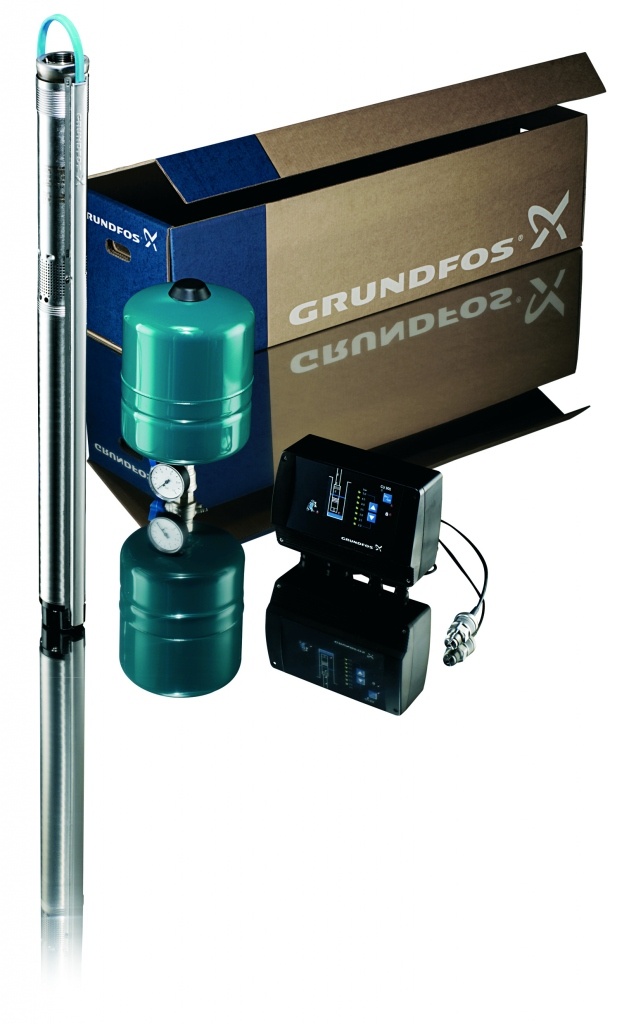

Leveringsomvang
- 3"-dompelpomp SQE 3-65 met 40 m kabel
- CU 301 besturingseenheid
- Membraandruktank 8 liter
- Druksensor
- Manometer
- Kogelkraan met aftap

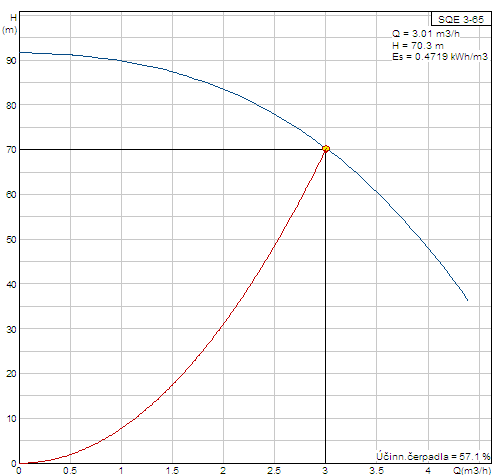

Prestatiecurve
| Q max maximaal debiet | 70 l/min |
| Spanning | 230 V |
| H max Afvoerhoogte | 90 m |
| P max Maximaal ingangsvermogen | 1,65 kW |
| DN afvoer - diameter | 5/4 '' |
| Kabellengte | 40 m |
| Gewicht | 11 kg |
| Max. temperatuur van verpompte vloeistof | 35 °C |
| Diameter pomp | 76 mm |
| Huidige | 8.4 A |
| EAN | 5700396932651 |
