Grundfos SQE3-65 40m kabel / CU302 - 93176203
Grundfos constant drukpakket SQE3-65 40m kabel / CU302 - 93176203
Productoverzicht
De Grundfos SQE3-65 is een geïntegreerd dompelwaterstation voor een betrouwbare en efficiënte drinkwatervoorziening voor huishoudelijk gebruik. Het maakt indruk met zijn robuuste, compacte ontwerp en ingebouwde beveiligingsfuncties die zorgen voor maximale bedrijfszekerheid en een lange levensduur. De meegeleverde CU302 regeleenheid en een aansluitkabel van 40 meter maken een flexibele installatie en geautomatiseerde bediening mogelijk.
Deze set is de nieuwe, verbeterde versie van het SQE3-65 constantedrukpakket met de CU301 regeleenheid!
Functies en kenmerken
- Geïntegreerde overspannings- en onderspanningsbeveiliging (150V-280V) garandeert een stabiele werking.
- Zachte aanloop zorgt voor schokvrij inschakelen van de pomp.
- Droogloopbeveiliging beschermt de motor tegen schade.
- Motoroverstroom- en oververhittingsbeveiliging zorgen voor een veilig gebruik.
- Hoge startkracht voor betrouwbaar starten, zelfs onder hoge druk.
- Automatische snelheidsregeling optimaliseert het energieverbruik en de prestaties.
- Lange levensduur dankzij geïntegreerde beschermingselementen zonder extra accessoires.
Toepassing
Geschikt voor het verpompen van schone, niet-agressieve vloeistoffen met lage viscositeit zonder mechanische onzuiverheden of vezels, met een maximaal zandgehalte van 50 g/m3. Ideaal voor drinkwatervoorziening in huis, tuin of andere rustige en betrouwbare waterbronnen.
Installatie
Dankzij het compacte en lichte ontwerp is de installatie eenvoudig en is er geen hefapparatuur nodig. Kan verticaal of horizontaal worden geïnstalleerd (bij horizontale installatie wordt een koelmantel aanbevolen). Het leveringspakket bevat alle accessoires, inclusief een afsluitklep voor eenvoudig onderhoud en inbedrijfstelling.

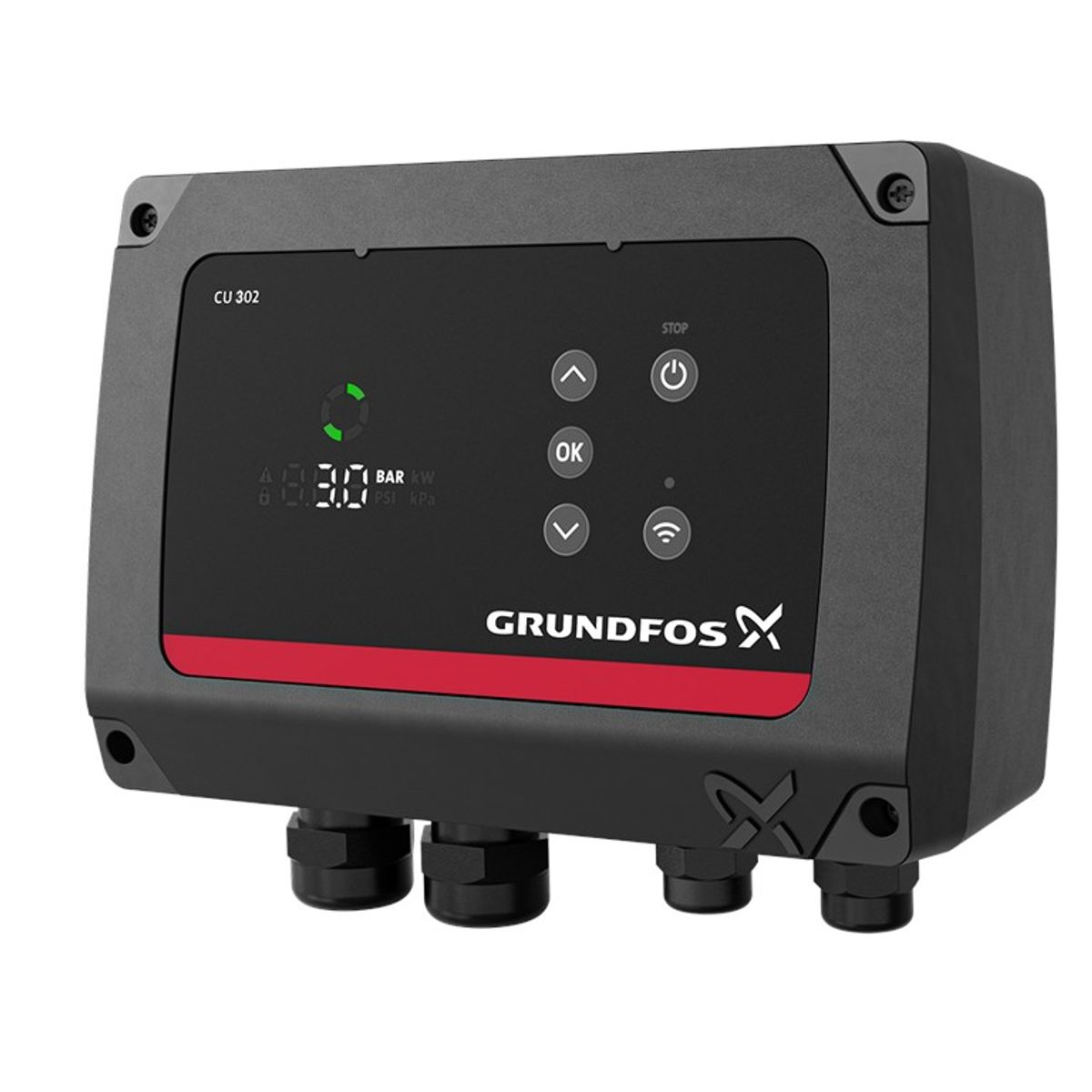

CU302 besturingseenheid
De CU302 regelunit is speciaal ontwikkeld voor het bewaken en regelen van SQE dompelpompen in residentiële watervoorzieningssystemen. De gebruiksvriendelijke interface en geïntegreerde Bluetooth-module maken eenvoudige installatie en configuratie mogelijk via de Grundfos GO app, die uitgebreide instelmogelijkheden en bewaking biedt.
De besturingseenheid is vooraf geconfigureerd voor constante druk en biedt een kant-en-klare plug-and-pump oplossing die tijd bespaart tijdens de inbedrijfstelling. Als alternatief zijn er verschillende besturingsmodi beschikbaar, die via de app kunnen worden geselecteerd.
Communicatie met de pomp vindt plaats via de netkabel met behulp van powerline communicatie, dus er zijn geen extra kabels nodig. Bewaking op afstand kan worden uitgevoerd via WLAN, GENIbus of Modbus met Grundfos Connect of andere SCADA-systemen, wat inspecties vereenvoudigt.
Het display toont de systeemstatus en alarm- en waarschuwingsberichten:
- Systeemstatusweergave
- Alarm- en waarschuwingsweergave
De pomp kan worden in- en uitgeschakeld via het bedieningsdisplay. Gebruikers kunnen setpoints aanpassen en toepassingsgerelateerde gegevens ophalen.
Beschikbare logboeken via Grundfos GO of bewaking op afstand:
- Tot 50 items voor alarmen en waarschuwingen
- Installatielogboek voor invulling door de installateur
- Historische gegevens (totaal, vandaag, gisteren) over bedrijfstijd, aantal inschakelingen, energieverbruik en debiet (met debietmeter)
Waarschuwingen en alarmen worden weergegeven op het display, de app biedt aanvullende informatie en suggesties voor oplossingen
Technische gegevens
| Maximaal debiet | 66 l/min |
|---|---|
| Maximale toevoerdruk | 90 m |
| Spanning | 230 V |
| Vermogen | 1,15 kW |
| Nominaal debiet | 42 l/min |
| Nominale verplaatsing | 59 m |
| Aansluiting bij uitlaat | 5/4" |
| Diameter van de pomp | 3" |
| Maximale dompeldiepte | 150 m |
| Certificaat voor drinkwater | JA |
| Inhoud van de druktank | 8 l |
| Maximaal stroomverbruik | 8.4 A |
| Maximale vloeistoftemperatuur | 30 °C |
| Kabellengte | 40 m |
| Beschermingsklasse | IP68 (waterdicht) |
| Automatische thermische beveiliging | JA |
| Bescherming tegen drooglopen | JA |
| Vrijgave schakelaar | JA |
| Snelheidsregeling | JA |
| Condensator | NEE |
| Minimum boordiameter | 110 mm |
| Materiaal van de waaier | Noryl |
| Ontwerp | Met frequentieomvormer |

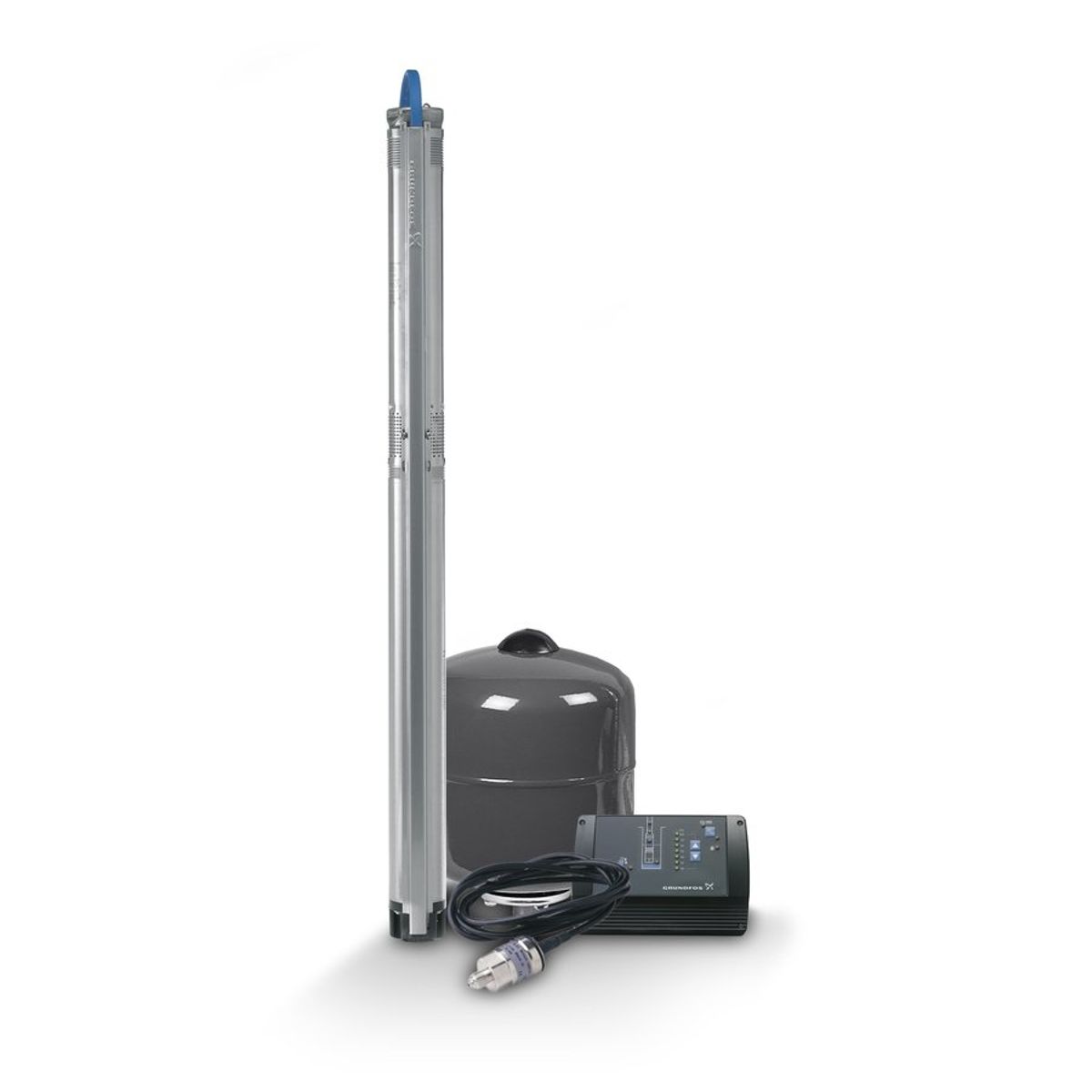

Leveringsomvang
- 3" dompelpomp SQE 3-65 met elektronische besturingseenheid
- Stroomkabel 40 meter
- Membraandruktank van 8 liter
- Druksensor
- CU302 besturingseenheid
- Afsluitventiel
Materialen
De waaier van de pomp is gemaakt van duurzaam Noryl, wat zorgt voor een lange levensduur en betrouwbare prestaties.
| Q max maximaal debiet | 66 l/min |
| Spanning | 230 V |
| H max Afvoerhoogte | 90 m |
| P max Maximaal ingangsvermogen | 1,15 kW |
