Waterleiding met dompelpomp Grundfos SQE 2-55
Constante druk pakket Grundfos SQE 2-55 / 96524505
Productoverzicht
De 3" dompelpomp SQE is uitgerust met een snelheidsgeregelde dompelmotor die het debiet automatisch aanpast aan de betreffende vraag en de druk in het systeem te allen tijde constant houdt. Het enige dat nodig is voor de installatie is een kleine membraandruktank van 8 liter en de regeleenheid CU301, die beide zijn opgenomen in het pakket voor constante druk.
Deze huiswaterpomp wordt gekenmerkt door een pompdiameter van slechts 76 mm. De dieptebronpomp kan daarom ook worden gebruikt in putten met een kleine diameter van 110 mm en meer.
Meertraps 3" dompelpomp, geschikt voor een breed scala aan toepassingen.
De pomp heeft drijvende waaiers, elk met een eigen wolfraamcarbide/keramisch lager.
De pomp wordt aangedreven door een eenfasige permanentmagneetmotor met hoog rendement, voorzien van softstart om drukpieken en hoge startstroom te voorkomen. De pomp heeft twee ogen voor een veilige bevestiging van de roestvrijstalen kabelbeveiliging.
Pompen uit de SQ/E-serie worden af fabriek geleverd met vervangbare motorkabel, SQE-NE zonder motorkabel (zie actuele prijslijst voor kabelkleur).
Functies en kenmerken
- Automatische aanpassing van het debiet voor constante systeemdruk
- Pompdiameter slechts 76 mm - ideaal voor putten met een diameter vanaf 110 mm
- Softstartfunctie ter bescherming tegen drukpieken
- Bescherming tegen drooglopen en overbelasting
- Bescherming tegen axiale stuwkrachtomkering
- Overspannings- (> 315 V) en onderspanningsbeveiliging (< 150 V)
- Overtemperatuurbeveiliging voor veilige werking
- Instellen van de ingestelde druk via de CU301 regeleenheid
Toepassingsgebieden:
- Huishoudelijke watervoorziening
- Irrigatie
- Vullen van tanks
- Verlagen van grondwater
- Toepassingen voor milieubescherming
Technische gegevens
| Verpompt medium | water |
|---|---|
| Temperatuurbereik medium | 0 - 35 °C |
| Mediumtemperatuur tijdens gegevensverwerving | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Pompsnelheid (basisgegevens) | 10.700 1/min |
| Nominaal debiet | 2 m³/h |
| Nominale opvoerhoogte | 54 m |
| Goedkeuringen | CE, PCBC, RCM, EAC, CN Rohs vrijgesteld, Marokko, UKCA, SEPRO |
| ISO aanvaardingsklasse | ISO9906:2012 3B |
| Max. Bedrijfsdruk | 15 bar |
| Aansluiting drukpoort | RP1 1/4 |
| Minimale diameter put | 76 mm |
| Motortype | MSE3 permanente magneetmotor |
| Opgenomen vermogen P1 | 1 kW |
| Nominaal motorvermogen P2 | 0,7 kW |
| Netfrequentie | 50 Hz |
| Nominale spanning | 1 x 200-240 V |
| Nominale stroom | 5.3 A |
| Vermogensfactor | 1.00 |
| Beschermingsklasse (IEC 34-5) | IP68 |
| Thermische klasse (IEC 85) | F |
| Kabellengte | 1.5 m |
| Motorkabel Productnummer | 96160571 |
| Nettogewicht | 5.26 kg |
| Bruto gewicht | 5,98 kg |
| Verzendvolume | 0.0092 m³ |
| Land van herkomst | Mexico (MX) |
| Douanetarief nr. | 84137029 |
Gebruikte materialen
- Pomp: Roestvrij staal EN 1.4301 (AISI 304)
- Materiaal waaier: Composietmateriaal
- Waaier: ZYTEL 70G30 HSLR PA6.6-GF30
- Motor: Roestvrij staal DIN W.-Nr. 1.4301 (AISI 304)
- Pomplager: Wolfraamcarbide/keramiek

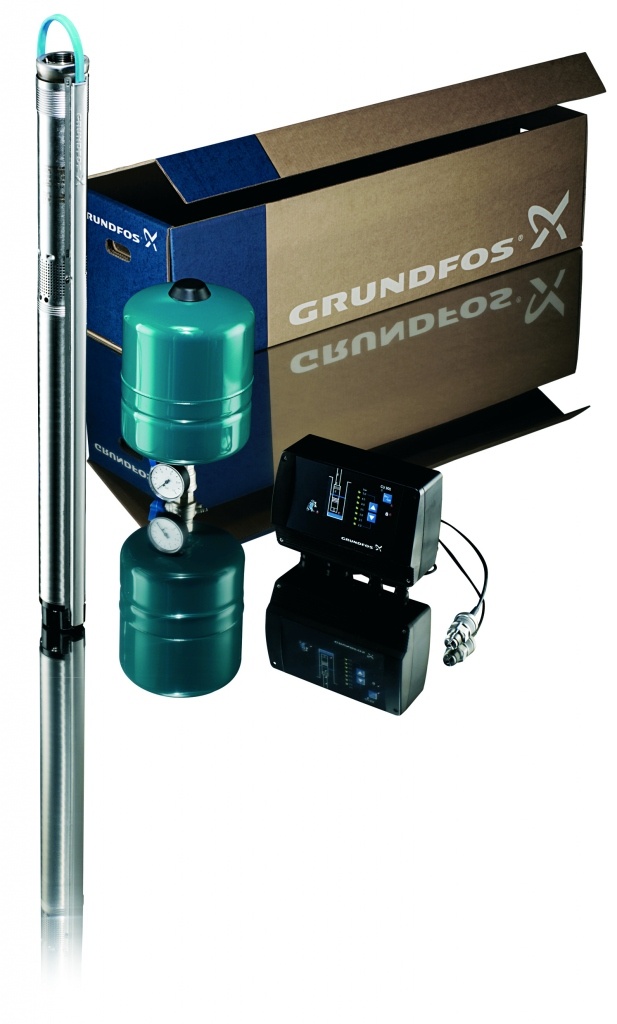

Omvang van de levering
- 3"-dompelpomp SQE 2-55 met 40 m kabel
- Besturingseenheid CU301
- Membraandruktank 8 liter
- Druksensor
- Manometer
- Kogelkraan met aftap
Prestatiecurve
Afmetingen
| Q max maximaal debiet | 50 l/min |
| Spanning | 230 V |
| H max Afvoerhoogte | 70 m |
| P max Maximaal ingangsvermogen | 1.07 kW |
| DN afvoer - diameter | 5/4 '' |
| Kabellengte | 40 m |
| Max. temperatuur van verpompte vloeistof | 35 °C |
| EAN | 5700396502489 |
| Max. motorstroom | 5.3 A |
| Bestelnummer | 96524505 |
