Reductieklep DN50 2"

Overzicht

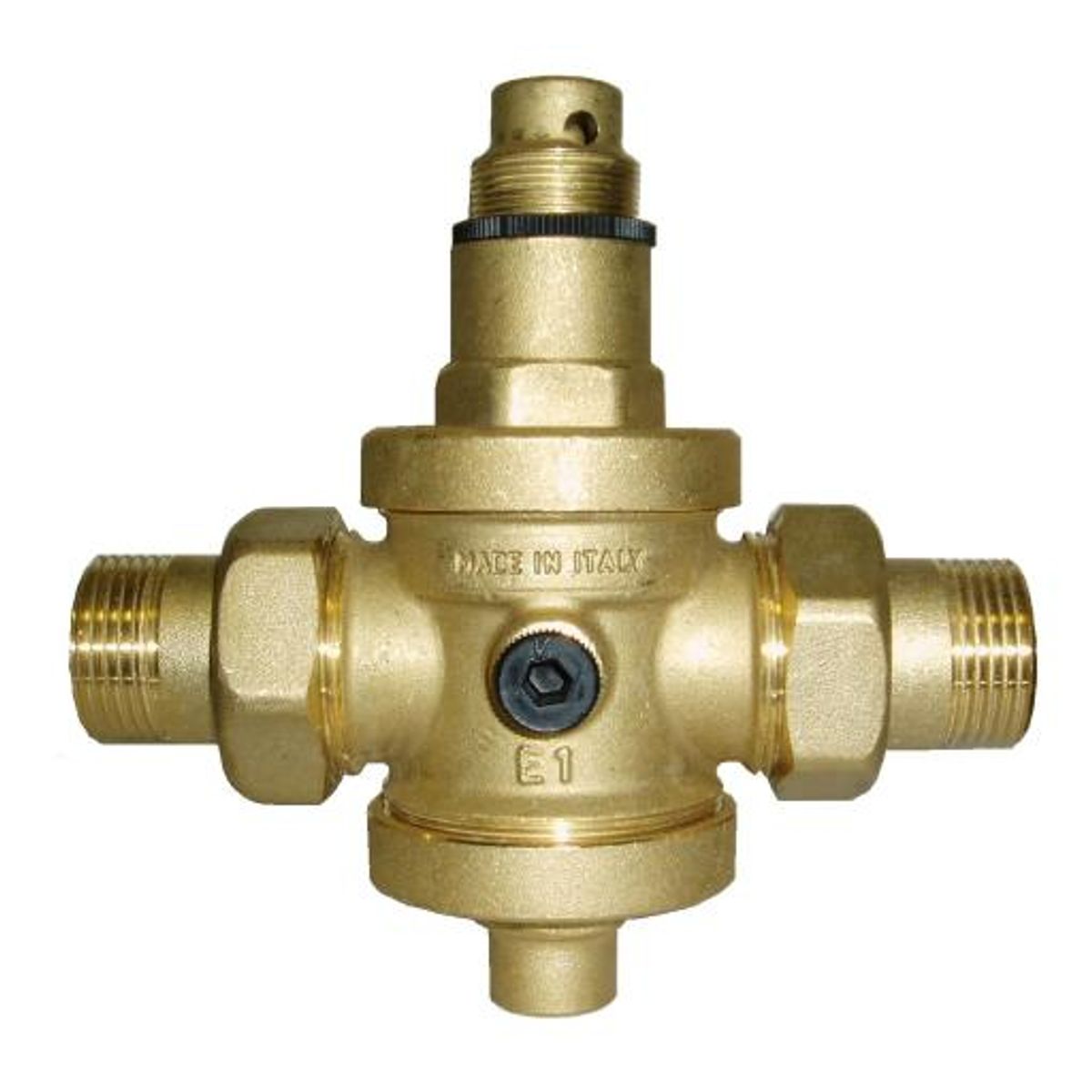

De messing drukreduceerventielen van Malgorani zijn ontworpen om een constante uitgangsdruk te handhaven die kan worden ingesteld binnen een bereik van 0,5 tot 6,0 bar, met een fabrieksinstelling van 3 bar. Dit apparaat is voorzien van een aansluiting voor een manometer met G 1/4"-schroefdraad, waarmee de uitgangsdruk nauwkeurig kan worden gecontroleerd (manometer niet meegeleverd).

Functies en kenmerken

• Handhaving van een constante uitgangsdruk binnen het bereik van 0,5 - 6 bar
• Messing ventiel met roestvrijstalen zuiger voor langdurige betrouwbaarheid
• Twee buitenschroefdraadverbindingen (MM) voor eenvoudige aansluiting (afmeting 2")
• Mogelijkheid om een G1/4"-manometer aan te sluiten voor drukbewaking
• Maximale bedrijfstemperatuur 80 °C
• Hoge werkdruk tot 25 bar (inlaatdruk)

Installatie

Het drukreduceerventiel kan in elke gewenste positie worden geïnstalleerd, omdat de zwaartekracht geen invloed heeft op de werking ervan. Het wordt aanbevolen om vóór het ventiel een zelfreinigend filter te installeren om het ventiel te beschermen tegen verontreinigingen in het water, en een waterslagbeveiliging om de interne onderdelen en het systeem te beschermen.

Drukinstelling

Het ventiel is vóór verpakking ingesteld op een uitgangsdruk van 3 bar. Om de druk na installatie te wijzigen, volstaat het om de vergrendelingsring los te draaien en aan de instelschroef te draaien:

• Draaien met de klok mee verhoogt de druk
• Draaien tegen de klok in verlaagt de druk

Het wordt aanbevolen om de druk in te stellen terwijl het systeem gesloten is, om een nauwkeurig resultaat te verkrijgen.

Technische gegevens

Gebruikte materialen

De klep is vervaardigd uit hoogwaardig messing en de zuiger is van roestvrij staal, wat een lange levensduur en betrouwbare werking onder verschillende bedrijfsomstandigheden garandeert.
