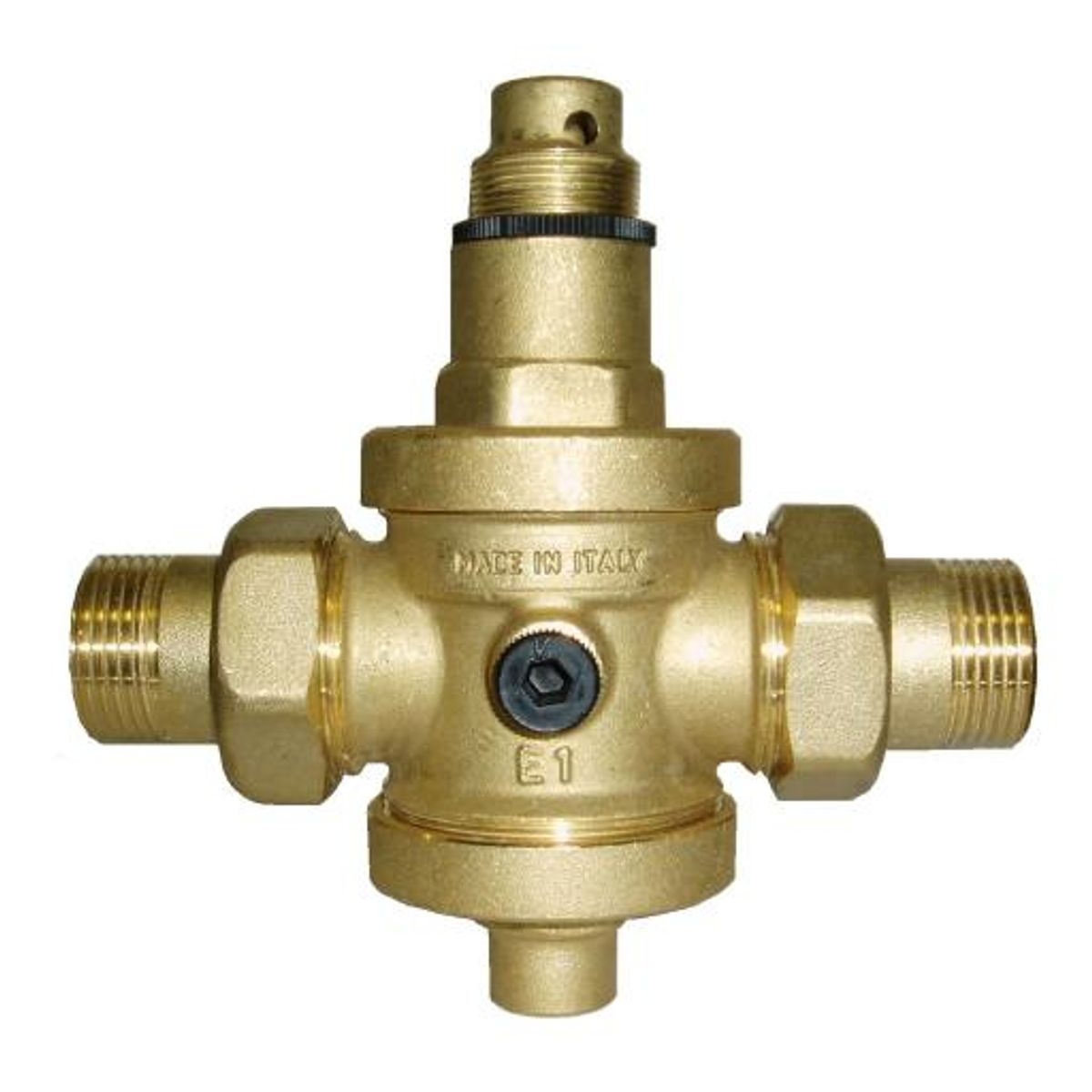

REDUKČNÝ VENTIL Dn32 5/4"

DRUKREGELKLEP Dn32 5/4"

Overzicht en beschrijving

De messing drukreduceerventielen van het merk MALGORANI zijn ontworpen voor het nauwkeurig handhaven van een constante uitgangsdruk, instelbaar in het bereik van 0,5 tot 6,0 bar. De fabrieksinstelling is standaard ingesteld op een druk van 3 bar. Het ventiel maakt het mogelijk om een manometer met G 1/4"-schroefdraad aan te sluiten (manometer niet inbegrepen), die een directe indicatie geeft van de actuele uitgangsdruk.

Functies en kenmerken

• Nauwkeurige handhaving van de uitgangsdruk binnen het bereik van 0,5 - 6 bar
• Fabrieksinstelling op 3 bar
• Messing drukreduceerventiel met roestvrijstalen zuiger
• Twee externe MM-schroefdraden voor eenvoudige aansluiting op het systeem
• Mogelijkheid om een G1/4"-manometer aan te sluiten voor drukmeting
• Drukbestendigheid PN 25 bar
• Maximale bedrijfstemperatuur 80 °C

Installatie

Drukreduceerventielen zijn onafhankelijk van zwaartekracht en kunnen daarom in elke gewenste positie in het systeem worden geïnstalleerd. Om schade door verontreinigingen in het water te voorkomen, raden wij aan een zelfreinigend filter vóór de inlaat van de klep te installeren. Verder wordt aanbevolen een waterhamerbeveiliging te installeren ter bescherming van de interne onderdelen van de klep.

Instelling van de uitgangsdruk

Alle kleppen worden getest en vooraf ingesteld op een druk van 3 bar voordat ze worden verpakt. Na installatie kunt u de uitgangsdruk eenvoudig aanpassen door de borgring los te draaien en aan de stelschroef te draaien. Door met de klok mee te draaien verhoogt u de druk, door tegen de klok in te draaien verlaagt u deze. Voer de afstelling uit bij een gesloten systeem voor maximale nauwkeurigheid.

Technische gegevens
