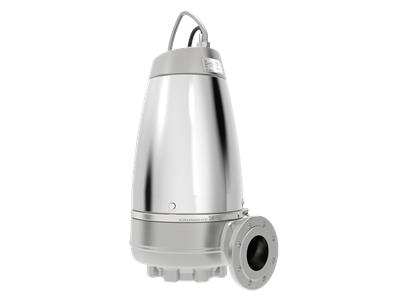

Grundfos SEV.80.80.11.4.50D.R - 96889323
Grundfos SEV.80.80.11.4.50D.R -. 96889323
De Grundfos SEV.80.80.11.4.50D.R slibpomp is een niet-zelfaanzuigende eentraps dompelpomp voor het verpompen van afvalwater, proceswater en onbehandeld ruw afvalwater. De pomp is geschikt voor intermitterend en continu bedrijf.
Dankzij het onderhoudsvrije koelsysteem, dat geen koelvloeistof nodig heeft, is de pomp geschikt voor zowel natte als droge installatie.
Met SuperVortex wervelwaaier met geoptimaliseerd rendement en 80 mm vrije doorlaat. Voor afvalwater met een vastestofgehalte tot 5%.
De pompen met de letter R zijn volledig gemaakt van roestvrij staal.
Met servicevriendelijke roestvrijstalen klemband voor snelle scheiding van motor en hydrauliek - zonder speciaal gereedschap.
De pomp wordt als volgt onderhouden:
Voor eenvoudige montage van de pomp in de pompas adviseren wij de originele bocht met koppelingsvoet - 96825106 - die u als accessoire bij de pomp vindt.
Type regeling
- Vochtigheidssensor: zonder vochtigheidssensor
- Olie-/watersensor: zonder leksensor
- Temperatuursensor: N
Verpompte vloeistof
- Temperatuurbereik medium: 0 ... 40 °C
- Mediumtemperatuur tijdens bedrijf: 20 °C
- Dichtheid: 998,2 kg/m2
Materialen
- Pomphuis: Roestvrij staal EN 1.4408
- Waaier: Roestvrij staal EN 1.4408
- Asafdichting: SiC/SiC
- Secundaire asafdichting: CER/CARNBR
Specificaties:
- Nominaal debiet: 8,19 l/s
- Maximaal debiet: 16,1 l/s
- Nominale verplaatsing: 4,587 m
- Waaiertype: SUPER VORTEX
- Maximale deeltjesgrootte: 80 mm
- Maximaal hydraulisch rendement: 37
- Goedkeuringen: 1: EN12050-1
- ISO-goedkeuringsklasse: ISO9906:2012 3B2
- Koelmantel: Y
- Droog/nat installatie: DRY/WET
- Startapparaat: 96825106
Elektrische gegevens
- Opgenomen vermogen P1: 1,5 kW
- Nominaal vermogen - P2: 1,1 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3x 380 - 415 V
- Spanningstolerantie: +6/-10 %
- Maximaal aantal starts per uur: 20
- Nominale stroom: 2,8 A
- Nominale stroom bij 3/4 lading: 2,4 A
- Nominale stroom bij 1/2 lading: 2,1 A
- Aanloopstroom: 13 A
- Onbelaste stroom: 1,9 A
- Cos phi - arbeidsfactor: 0,73
- Cos phi zonder belasting: 0,17
- Cos phi bij 3/4 belasting: 0,64
- Cos phi bij 1/2 belasting: 0,52
- Nominaal toerental: 1440 1/min
- Startkoppel: 15 Nm
- Motorkoppel: 21 Nm
- Traagheidsmoment: 0,0142 kg/m2
- Motorrendement bij volle belasting: 73,2%
- Motorrendement bij 3/4 belasting: 71,2%
- Motorrendement bij 1/2 belasting: 65,6%
- Motorpolen: 4
- Schakeltype: DOL
- Beschermingsklasse: IP68
- Isolatieklasse: F
- Explosieveilig: N
- Motorbeveiliging: thermische schakelaar (bimetaal)
- Thermische beveiliging: intern
- Type aansluitkabel: Lyniflex
- Kabellengte: 10 m
- Netstekker: zonder stekker
Andere kenmerken
- Nettogewicht: 107 kg
- Brutogewicht: 119 kg
Prestatiecurve
Pomptekening
1: Pomp
2: Pomp met startinrichting
| Q max maximaal debiet | 16,1 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 6,7 m |
| P max Maximaal ingangsvermogen | 1,5 kW |
| DN afvoer - diameter | 80 DN |
| Kabellengte | 10 m |
| Deeltjesdoorvoer | 80 mm |
| EAN | 5700312864394 |
| IP | 68 |
| Max. motorstroom | 2,8 A |
| Bestelnummer | 96889323 |
| Nominale stroomsnelheid | 8,19 l/s |
| Nominale verplaatsing | 4,587 m |
| Explosieveilig ontwerp | N |
