Grundfos SEV.80.100.92.2.51D - 96780690
Accessoires
Grundfos SEV.80.100.92.2.51D - 96780690

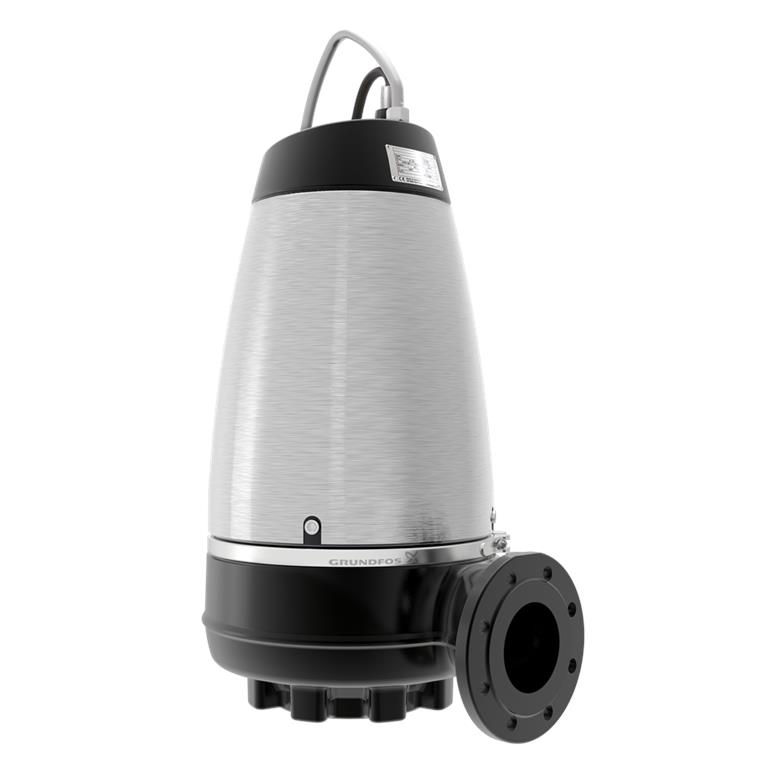

De Grundfos SEV.80.100.92.2.51D slibpomp is een niet-zelfaanzuigende eentraps dompelpomp voor het verpompen van afvalwater, proceswater en onbehandeld ruw afvalwater. De pomp is geschikt voor intermitterend en continu bedrijf.
Dankzij het onderhoudsvrije koelsysteem, dat geen koelvloeistof nodig heeft, is de pomp geschikt voor zowel natte als droge installatie.
Met SuperVortex wervelwaaier met geoptimaliseerd rendement en 80 mm vrije doorlaat. Voor afvalwater met een vastestofgehalte tot 5%.
Met servicevriendelijke roestvrijstalen klemband voor snelle scheiding van motor en hydrauliek - zonder speciaal gereedschap.
De pomp wordt als volgt onderhouden:
Voor eenvoudige installatie van de pomp in de pompas raden we de originele bocht met koppelingsvoet aan - 96090994 - u vindt deze als accessoire bij de pomp.
Type regeling
- Vochtigheidssensor: zonder vochtigheidssensor
- Olie-/watersensor: zonder leksensor
- Temperatuursensor: N
Verpompte vloeistof
- Temperatuurbereik medium: 0 ... 40 °C
- Mediumtemperatuur tijdens bedrijf: 20 °C
Dichtheid: 998,2 kg/m2
Technische gegevens:
- Nominaal debiet: 15 l/s
- Maximaal debiet: 33,3 l/s
- Nominale afvoer: 24 m
- Waaiertype: SUPER VORTEX
- Maximale deeltjesgrootte: 80 mm
- Maximaal hydraulisch rendement: 39
- Goedkeuringen: 1: EN12050-1
- ISO-goedkeuringsklasse: ISO9906:2012 3B2
- Koelmantel: Y
- Droog/nat installatie: DRY/WET
- Startapparaat: 96090994
Elektrische gegevens
- Opgenomen vermogen P1: 10,5 kW
- Nominaal vermogen - P2: 9,2 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3x 380 - 415 V
- Spanningstolerantie: +6/-10 %
- Maximaal aantal starts per uur: 20
- Nominale stroom: 18 A
- Nominale stroom bij 3/4 lading: 13,4 A
- Nominale stroom bij 1/2 lading: 10 A
- Aanloopstroom: 162 A
- Onbelaste stroom: 5,6 A
- Cos phi - arbeidsfactor: 0,89
- Cos phi zonder belasting: 0,16
- Cos phi bij 3/4 belasting: 0,85
- Cos phi bij 1/2 belasting: 0,78
- Nominale snelheid: 2935 1/min
- Startkoppel: 69 Nm
- Motorkoppel: 99 Nm
- Traagheidsmoment: 0,0334 kg/m2
- Motorrendement bij volle belasting: 87,6%
- Motorrendement bij 3/4 belasting: 87,4%
- Motorrendement bij 1/2 belasting: 85,4%
- Motorpolen: 2
- Type schakelaar: YD
- Beschermingsklasse: IP68
- Isolatieklasse: F
- Explosieveilig: N
- Motorbeveiliging: thermische schakelaar (bimetaal)
- Thermische beveiliging: intern
- Type aansluitkabel: Lyniflex
- Kabellengte: 10 m
- Netstekker: zonder stekker
Andere kenmerken
- Nettogewicht: 202 kg
- Brutogewicht: 223 kg
Prestatiecurve
Pomptekening
1: Pomp
2: Pomp met startinrichting
| Q max maximaal debiet | 33,3 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 35,2 m |
| P max Maximaal ingangsvermogen | 10,5 kW |
| DN afvoer - diameter | 100 DN |
| Kabellengte | 10 m |
| Deeltjesdoorvoer | 80 mm |
| EAN | 5700310145471 |
| IP | 68 |
| Max. motorstroom | 18 A |
| Bestelnummer | 96780690 |
| Nominale stroomsnelheid | 15 l/s |
| Nominale verplaatsing | 24 m |
| Explosieveilig ontwerp | N |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos SEV.80.100.110.2.51D - 96780692
Q max: 36,1 l/s Spanning: 400 V H max: 41,1 m P max: 12,6 kW DN afvoer - diameter: DN 80 Kabellengte: 10 m Deeltjesdoorvoer: 100 mm EAN: 5700310145495 IP: 68 Max. motorstroom: 21,7 A Bestelnummer: 96780692 Nominale stroomsnelheid: 16,6 l/s Nominale verplaatsing: 29,2 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.80.110.A.Ex.2.51D - 96177712
Q max: 25 l/s Spanning: 400 V H max: 44,3 m P max: 12,6 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700830443583 IP: 68 Max. motorstroom: 21,7 A Bestelnummer: 96177712 Nominale stroomsnelheid: 16,6 l/s Nominale verplaatsing: 29,04 m Explosieveilig ontwerp: Y |
|
Grundfos SEV.80.80.92.2.51D.Q - 97637764
Q max: 25 l/s Spanning: 400 V H max: 36,7 m P max: 10,5 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310013695 IP: 68 Max. motorstroom: 18 A Bestelnummer: 97637764 Nominale stroomsnelheid: 14,8 l/s Nominale verplaatsing: 24,06 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.80.11.4.50D.R - 96889323
Q max: 16,1 l/s Spanning: 400 V H max: 6,7 m P max: 1,5 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700312864394 IP: 68 Max. motorstroom: 2,8 A Bestelnummer: 96889323 Nominale stroomsnelheid: 8,19 l/s Nominale verplaatsing: 4,587 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.60.2.51D - 96780686
Q max: 26,7 l/s Spanning: 400 V H max: 25,4 m P max: 7,1 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310145433 IP: 68 Max. motorstroom: 13,9 A Bestelnummer: 96780686 Nominale stroomsnelheid: 11,9 l/s Nominale verplaatsing: 16,5 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.22.4.50D - 96780680
Q max: 23,6 l/s Spanning: 400 V H max: 12 m P max: 2,9 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310145372 IP: 68 Max. motorstroom: 5,9 A Bestelnummer: 96780680 Nominale stroomsnelheid: 12,3 l/s Nominale verplaatsing: 8,5 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.15.4.50D - 96780678
Q max: 20,3 l/s Spanning: 400 V H max: 9,9 m P max: 2,1 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310145358 IP: 68 Max. motorstroom: 4,2 A Bestelnummer: 96780678 Nominale stroomsnelheid: 10,8 l/s Nominale verplaatsing: 6,5 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.40.4.51D - 96780682
Q max: 25 l/s Spanning: 400 V H max: 16,5 m P max: 4,9 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310145396 IP: 68 Max. motorstroom: 10 A Bestelnummer: 96780682 Nominale stroomsnelheid: 19,6 l/s Nominale verplaatsing: 10 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.11.4.50D - 96780674
Q max: 16,4 l/s Spanning: 400 V H max: 6,9 m P max: 1,5 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310145310 IP: 68 Max. motorstroom: 2,8 A Bestelnummer: 96780674 Nominale stroomsnelheid: 9,22 l/s Nominale verplaatsing: 4,3 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.40.2.51D.Q - 97637770
Q max: 22,2 l/s Spanning: 400 V H max: 20,4 m P max: 4,8 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310013756 IP: 68 Max. motorstroom: 8,6 A Bestelnummer: 97637770 Nominale stroomsnelheid: 10,6 l/s Nominale verplaatsing: 13,05 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.100.13.4.50D - 96780676
Q max: 18,3 l/s Spanning: 400 V H max: 8,4 m P max: 1,8 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310145334 IP: 68 Max. motorstroom: 3,,8 A Bestelnummer: 96780676 Nominale stroomsnelheid: 9,75 l/s Nominale verplaatsing: 5,5 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.80.75.2.51D.Q - 97637763
Q max: 25 l/s Spanning: 400 V H max: 32,9 m P max: 8,9 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700310013688 IP: 68 Max. motorstroom: 16,7 A Bestelnummer: 97637763 Nominale stroomsnelheid: 13,3 l/s Nominale verplaatsing: 21,83 m Explosieveilig ontwerp: N |
|
Grundfos SEV.80.80.60.A.Ex.2.51D - 96177709
Q max: 25 l/s Spanning: 400 V H max: 27,9 m P max: 7,1 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700830443552 IP: 68 Max. motorstroom: 13,9 A Bestelnummer: 96177709 Nominale stroomsnelheid: 11,3 l/s Nominale verplaatsing: 17,22 m Explosieveilig ontwerp: Y |
|
Grundfos SEV.80.80.40.A.Ex.2.51D - 96177708
Q max: 22,2 l/s Spanning: 400 V H max: 23,2 m P max: 4,8 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 80 mm EAN: 5700830443545 IP: 68 Max. motorstroom: 8,6 A Bestelnummer: 96177708 Nominale stroomsnelheid: 9,39 l/s Nominale verplaatsing: 13,09 m Explosieveilig ontwerp: Y |
