Grundfos SEV.65.65.30.A.Ex.2.50D - 96177698
Accessoires
Grundfos SEV.65.65.30.A.Ex.2.50D -. 96177698

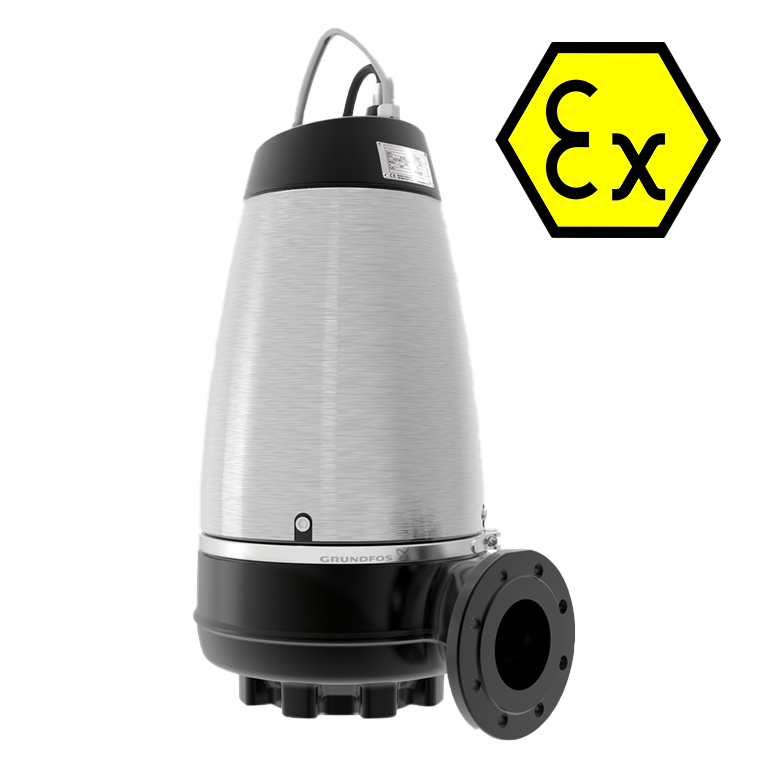

De Grundfos SEV.65.65.30.A.Ex.2.50D slibpomp is een niet-zelfaanzuigende eentraps dompelpomp voor het verpompen van afvalwater, proceswater en onbehandeld ruw afvalwater. De pomp is geschikt voor intermitterend en continu bedrijf.
Dankzij het onderhoudsvrije koelsysteem, dat geen koelvloeistof nodig heeft, is de pomp geschikt voor zowel natte als droge installatie.
Met SuperVortex wervelwaaier met geoptimaliseerd rendement en 65 mm vrije doorlaat. Voor afvalwater met een vastestofgehalte tot 5%.
Met servicevriendelijke roestvrijstalen klemband voor snelle scheiding van motor en hydrauliek - geen speciaal gereedschap nodig.
De pomp wordt als volgt onderhouden:
Voor eenvoudige montage van de pomp in de pompas adviseren wij de originele bocht met koppelingsvoet - 96090992 - u vindt deze als accessoire bij de pomp.
Type regeling
- Vochtigheidssensor: zonder vochtigheidssensor
- Olie-/watersensor: zonder leksensor
- Temperatuursensor: N
Verpompte vloeistof
- Temperatuurbereik medium: 0 ... 40 °C
- Mediumtemperatuur tijdens bedrijf: 20 °C
Dichtheid: 998,2 kg/m2
Technische gegevens:
- Nominaal debiet: 7,39 l/s
- Maximaal debiet: 12,5 l/s
- Nominale verplaatsing: 11,64 m
- Waaiertype: SUPER VORTEX
- Maximale deeltjesgrootte: 65 mm
- Maximaal hydraulisch rendement: 31
- Goedkeuringen: 1: EN12050-1
- ISO-goedkeuringsklasse: ISO9906:2012 3B2
- Koelmantel: Y
- Droog/nat installatie: DRY/WET
- Startapparaat: 96090992
Elektrische gegevens
- Opgenomen vermogen P1: 3,8 kW
- Nominaal vermogen - P2: 3 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3x 380 - 415 V
- Spanningstolerantie: +6/-10 %
- Maximaal aantal starts per uur: 20
- Nominale stroom: 6,6 A
- Nominale stroom bij 3/4 lading: 5 A
- Nominale stroom bij 1/2 lading: 3,9 A
- Aanloopstroom: 51 A
- Onbelaste stroom: 2,5 A
- Cos phi - arbeidsfactor: 0,87
- Cos phi zonder belasting: 0,22
- Cos phi bij 3/4 belasting: 0,83
- Cos phi bij 1/2 belasting: 0,74
- Nominale snelheid: 2910 1/min
- Startkoppel: 23 Nm
- Motorkoppel: 33 Nm
- Traagheidsmoment: 0,0098 kg/m2
- Motorrendement bij volle belasting: 79,6%
- Motorrendement bij 3/4 belasting: 78,5%
- Motorrendement bij 1/2 belasting: 75,1%
- Motorpolen: 2
- Schakeltype: DOL
- Beschermingsklasse: IP68
- Isolatieklasse: F
- Explosieveilig: Y
- Motorbeveiliging: thermische schakelaar (bimetaal)
- Thermische beveiliging: intern
- Type aansluitkabel: Lyniflex
- Kabellengte: 10 m
- Netstekker: zonder stekker
Andere kenmerken
- Nettogewicht: 106 kg
- Brutogewicht: 118 kg
Prestatiecurve
Pomptekening
1: Pomp
2: Pomp met startinrichting
| Q max maximaal debiet | 12,5 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 21,6 m |
| P max Maximaal ingangsvermogen | 3,8 kW |
| DN afvoer - diameter | DN 65 |
| Kabellengte | 10 m |
| Deeltjesdoorvoer | 65 mm |
| EAN | 5700830443446 |
| IP | 68 |
| Max. motorstroom | 6,6 A |
| Bestelnummer | 96177698 |
| Nominale stroomsnelheid | 7,39 l/s |
| Nominale verplaatsing | 11,64 m |
| Explosieveilig ontwerp | Y |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos SEV.65.65.22.A.Ex.2.50D - 96177697
Q max: 12,5 l/s Spanning: 400 V H max: 18,6 m P max: 2,8 kW DN afvoer - diameter: DN 65 Kabellengte: 10 m Deeltjesdoorvoer: 65 mm EAN: 5700830443439 IP: 68 Max. motorstroom: 5 A Bestelnummer: 96177697 Nominale stroomsnelheid: 6,47 l/s Nominale verplaatsing: 10,07 m Explosieveilig ontwerp: Y |
|
Grundfos SEV.65.80.40.2.51D - 96048201
Q max: 16,7 l/s Spanning: 400 V H max: 28,8 m P max: 4,8 kW DN afvoer - diameter: DN 80 Kabellengte: 10 m Deeltjesdoorvoer: 65 mm EAN: 5700395064858 IP: 68 Max. motorstroom: 8,6 A Bestelnummer: 96048201 Nominale stroomsnelheid: 8,82 l/s Nominale verplaatsing: 17,5 m Explosieveilig ontwerp: N |
|
Grundfos SEV.65.80.30.2.50D - 96048185
Q max: 12,5 l/s Spanning: 400 V H max: 21,4 m P max: 3,8 kW DN afvoer - diameter: DN 80 Kabellengte: 10 m Deeltjesdoorvoer: 65 mm EAN: 5700395064810 IP: 68 Max. motorstroom: 6,6 A Bestelnummer: 96048185 Nominale stroomsnelheid: 7,75 l/s Nominale verplaatsing: 12,5 m Explosieveilig ontwerp: N |
|
Grundfos SEV.65.80.22.2.50D - 96048169
Q max: 12,5 l/s Spanning: 400 V H max: 18,2 m P max: 2,8 kW DN afvoer - diameter: 80 DN Kabellengte: 10 m Deeltjesdoorvoer: 65 mm EAN: 5700395064773 IP: 68 Max. motorstroom: 5 A Bestelnummer: 96048169 Nominale stroomsnelheid: 6,75 l/s Nominale verplaatsing: 10,2 m Explosieveilig ontwerp: N |
