Grundfos SEV.65.65.22.A.Ex.2.50D - 96177697
Accessoires
Grundfos SEV.65.65.22.A.Ex.2.50D -. 96177697

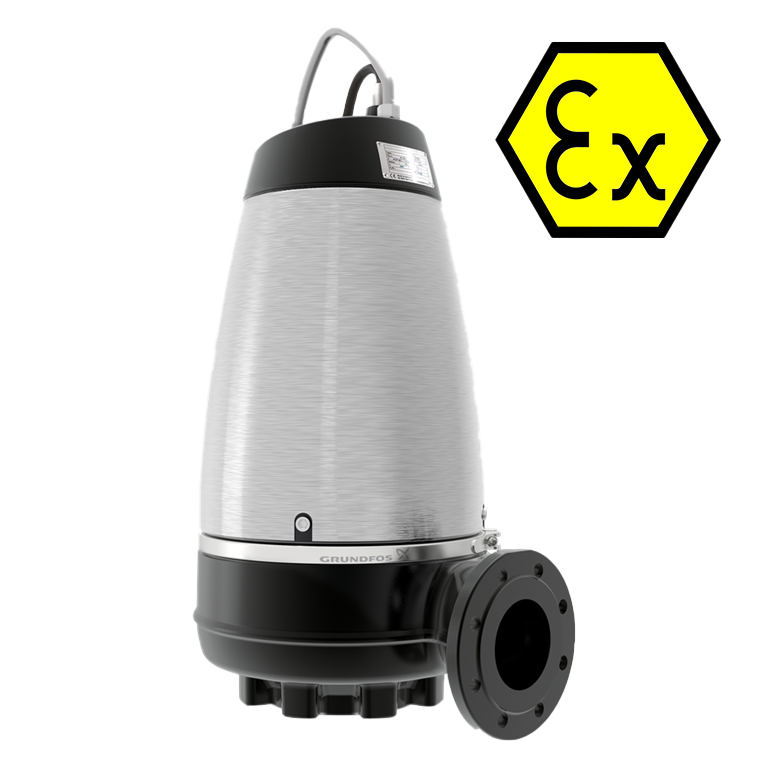

De Grundfos SEV.65.65.22.A.Ex.2.50D slibpomp is een niet-zelfaanzuigende eentraps dompelpomp voor het verpompen van afvalwater, proceswater en onbehandeld ruw afvalwater. De pomp is geschikt voor zowel intermitterend als continu bedrijf.
Dankzij het onderhoudsvrije koelsysteem, dat geen koelvloeistof nodig heeft, is de pomp geschikt voor zowel natte als droge installatie.
Met SuperVortex wervelwaaier met geoptimaliseerd rendement en 65 mm vrije doorlaat. Voor afvalwater met een vastestofgehalte tot 5%.
Met servicevriendelijke roestvrijstalen klemband voor snelle scheiding van motor en hydrauliek - zonder speciaal gereedschap.
De pomp wordt als volgt onderhouden:
Voor eenvoudige installatie van de pomp in de pompas raden we de originele bocht met koppelingsvoet aan - 96090992 - u vindt deze als accessoire bij de pomp.
Type regeling
- Vochtigheidssensor: zonder vochtigheidssensor
- Olie-/watersensor: zonder leksensor
- Temperatuursensor: N
Verpompte vloeistof
- Temperatuurbereik medium: 0 ... 40 °C
- Mediumtemperatuur tijdens bedrijf: 20 °C
Dichtheid: 998,2 kg/m2
Technische gegevens:
- Nominaal debiet: 6,47 l/s
- Maximaal debiet: 12,5 l/s
- Nominale verplaatsing: 10,07 m
- Waaiertype: SUPER VORTEX
- Maximale deeltjesgrootte: 65 mm
- Maximaal hydraulisch rendement: 28
- Goedkeuringen: 1: EN12050-1
- ISO-goedkeuringsklasse: ISO9906:2012 3B2
- Koelmantel: Y
- Droog/nat installatie: DRY/WET
- Startapparaat: 96090992
Elektrische gegevens
- Opgenomen vermogen P1: 2,8 kW
- Nominaal vermogen - P2: 2,2 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3x 380 - 415 V
- Spanningstolerantie: +6/-10 %
- Maximaal aantal starts per uur: 20
- Nominale stroom: 5 A
- Nominale stroom bij 3/4 lading: 3,8 A
- Nominale stroom bij 1/2 lading: 3 A
- Aanloopstroom: 37 A
- Onbelaste stroom: 2 A
- Cos phi - arbeidsfactor: 0,86
- Cos phi zonder belasting: 0,21
- Cos phi bij 3/4 belasting: 0,81
- Cos phi bij 1/2 belasting: 0,72
- Nominale snelheid: 2895 1/min
- Startkoppel: 18 Nm
- Motorkoppel: 23 Nm
- Traagheidsmoment: 0,0088 kg/m2
- Motorrendement bij volle belasting: 77
- Motorrendement bij 3/4 belasting: 76,6%
- Motorefficiëntie bij 1/2 belasting: 73,5%
- Motorpolen: 2
- Schakeltype: DOL
- Beschermingsklasse: IP68
- Isolatieklasse: F
- Explosieveilig: Y
- Motorbeveiliging: thermische schakelaar (bimetaal)
- Thermische beveiliging: intern
- Type aansluitkabel: Lyniflex
- Kabellengte: 10 m
- Netstekker: zonder stekker
Andere kenmerken
- Nettogewicht: 114 kg
- Brutogewicht: 126 kg
Prestatiecurve
Pomptekening
1: Pomp
2: Pomp met startinrichting
| Q max maximaal debiet | 12,5 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 18,6 m |
| P max Maximaal ingangsvermogen | 2,8 kW |
| DN afvoer - diameter | DN 65 |
| Kabellengte | 10 m |
| Deeltjesdoorvoer | 65 mm |
| EAN | 5700830443439 |
| IP | 68 |
| Max. motorstroom | 5 A |
| Bestelnummer | 96177697 |
| Nominale stroomsnelheid | 6,47 l/s |
| Nominale verplaatsing | 10,07 m |
| Explosieveilig ontwerp | Y |
