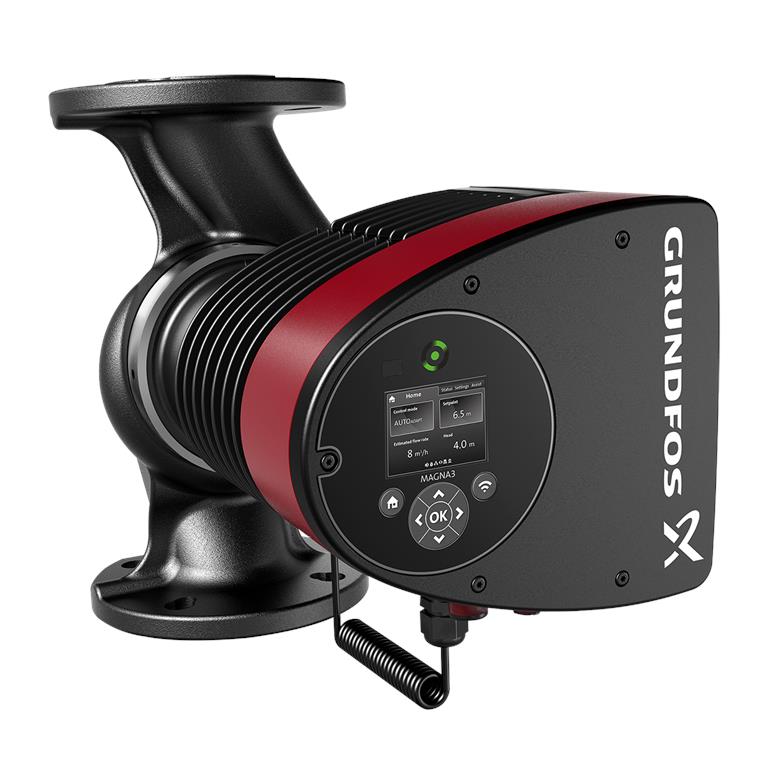

Grundfos Magna3 80-120 F / 360 mm - PN10 / 97924320
Verwarmingspomp Grundfos Magna3 80-120 F / 360mm - PN10 / 97924710
Overzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en intelligente functies zoals automatische werking - AUTOADAPT - bieden deze pompen uitstekende energie-efficiëntie en nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare gebouwen. Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
De verbinding met het gebouwbeheersysteem maakt volledige controle en bewaking mogelijk, terwijl de Grundfos GO app handige bedieningsopties biedt.
Functies en voordelen
- Uitstekende energie-efficiëntie: Moderne motortechnologie zorgt voor een laag stroomverbruik en automatische snelheidsaanpassing, minimaliseert het energieverbruik en verlaagt de bedrijfskosten.
- Eenvoudige installatie en bediening: Ontworpen voor snelle installatie, met gebruiksvriendelijk LCD-display voor intuïtieve bediening.
- Intelligente regeling: Verschillende regelmodi voor optimale aanpassing, AUTOADAPT herkent automatisch het optimale werkpunt.
- Lange levensduur en hoge betrouwbaarheid: Robuust ontwerp met beschermende functies zoals beveiliging tegen drooglopen en oververhitting voor een veilige werking.
- Onderhoudsgemak: Geavanceerde diagnostische opties vergemakkelijken het opsporen van fouten en het onderhoud en verhogen de efficiëntie.
Toepassingsgebieden
- Verwarmingssystemen in commerciële systemen
- Koel- en airconditioningsystemen in commerciële en industriële toepassingen
- Stadsverwarmingssystemen voor warmteoverdracht en -distributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Functies in detail
- Zeer efficiënte EC permanent magneet motortechnologie
- EEI ≤ 0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Inclusief thermische isolatieschalen volgens EnEV
- AutoAdapt-functie voor automatische setpointaanpassing
- Geïntegreerde droogloopbeveiliging
- FlowLimit-functie voor volumestroombegrenzing
- Aansluiting op gebouwbeheersysteem via insteekmodules
- Bedrijfs- en storingsmeldingen
- Communicatie-interfaces: 2x DO / 3x DI / 1x AI
- Registratie van de bedrijfsgeschiedenis
- Bediening via TFT-scherm met softtoetsenbord
Technische gegevens
| Nominaal debiet | 37,41 m³/h |
|---|---|
| Nominale transporthoogte | 9,79 m |
| Maximale opvoerhoogte | 120 dm |
| Temperatuurklasse | 110 |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0..40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 80 |
| Nominale druk | PN10 |
| Lengte installatie | 360 mm |
| Temperatuurbereik media | -10 .. 110 °C |
| Mediatemperatuur tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Max. Opgenomen vermogen | 1496 W |
| P1 min. | 31 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,32 A |
| Maximaal stroomverbruik | 6,65 A |
| Max. Max. snelheid | 3690 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0,17 |
| Nettogewicht | 29,7 kg |
| Bruto gewicht | 32,4 kg |
Materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Materiaal waaier: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 80
- Nominale drukklasse: PN10
- Installatielengte: 360 mm
Verpompt medium
- Temperatuurbereik medium: -10 tot 110 °C
- Temperatuur medium tijdens bedrijf: 60 °C
- Dichtheid: 983,2 kg/m³

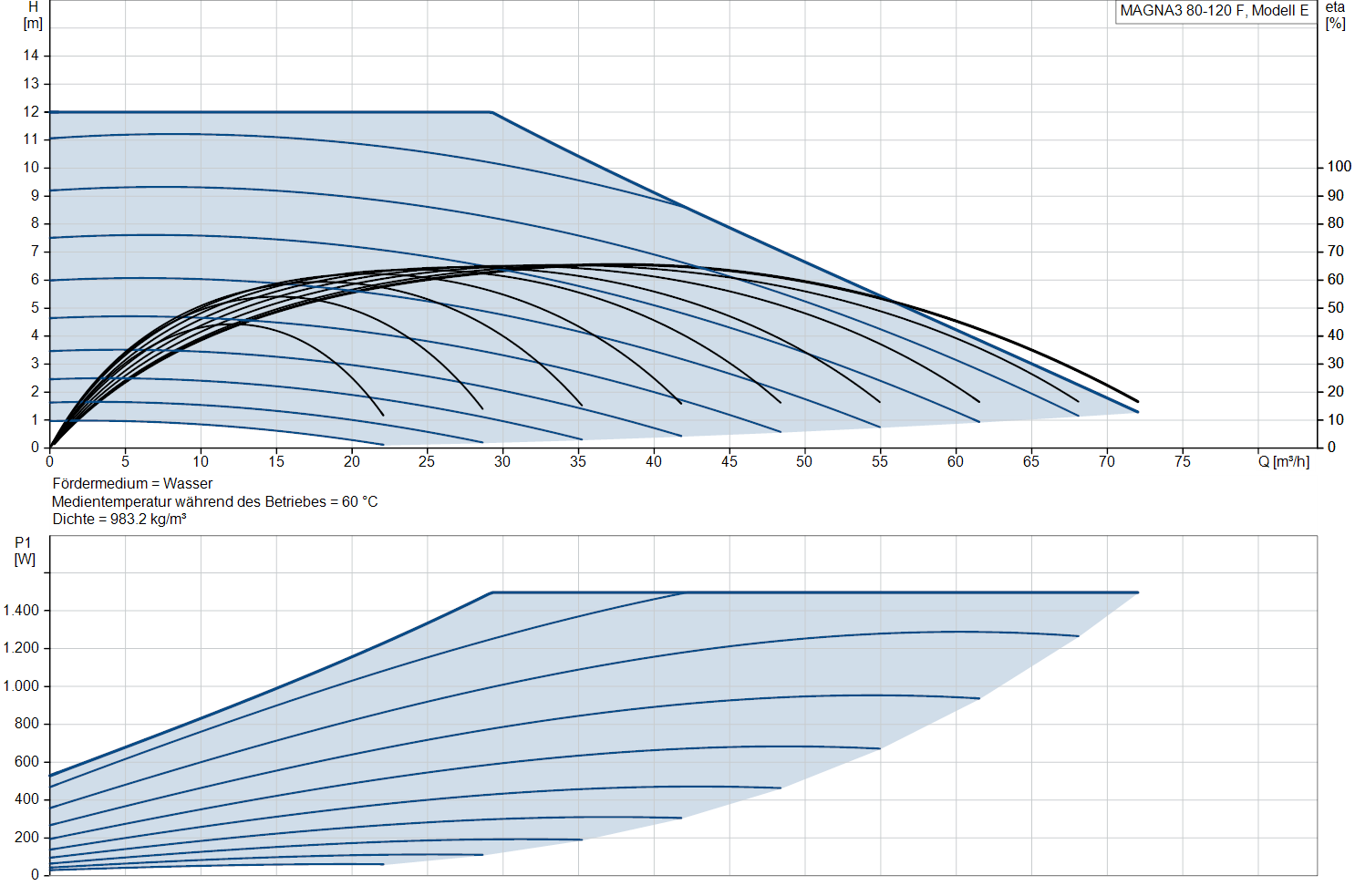

Vermogenscurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 1496 W |
| DN afvoer - diameter | 80 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 6 bar |
| Max. motorstroom | 6,65 A |
| Bestelnummer | 97924320 |
| Nominale stroomsnelheid | 37,41 m3/h |
| Nominale verplaatsing | 9,79 m |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos Magna3 80-100 F / 360 mm - PN6 / 97924309
Spanning: 230 V H max: 10 m P max: 1043 W DN afvoer - diameter: 80 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 6 bar Max. motorstroom: 4,69 A Bestelnummer: 97924309 Nominale stroomsnelheid: 33,3 m3/h Nominale verplaatsing: 7,643 m |
|
Pomp Grundfos Magna3 80-80 F / 360 mm - PN6 / 97924308
Spanning: 230 V H max: 8 m P max: 691 W DN afvoer - diameter: 80 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 6 bar Max. motorstroom: 3,15 A Bestelnummer: 97924308 Nominale stroomsnelheid: 28,23 m3/h Nominale verplaatsing: 6,017 m |
|
Pomp Grundfos Magna3 80-60 F / 360 mm - PN6 / 97924307
Spanning: 230 V H max: 6 m P max: 521 W Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 6 bar Max. motorstroom: 2,4 A Bestelnummer: 97924307 Nominale stroomsnelheid: 24,72 m3/h Nominale verplaatsing: 4,903 m |
