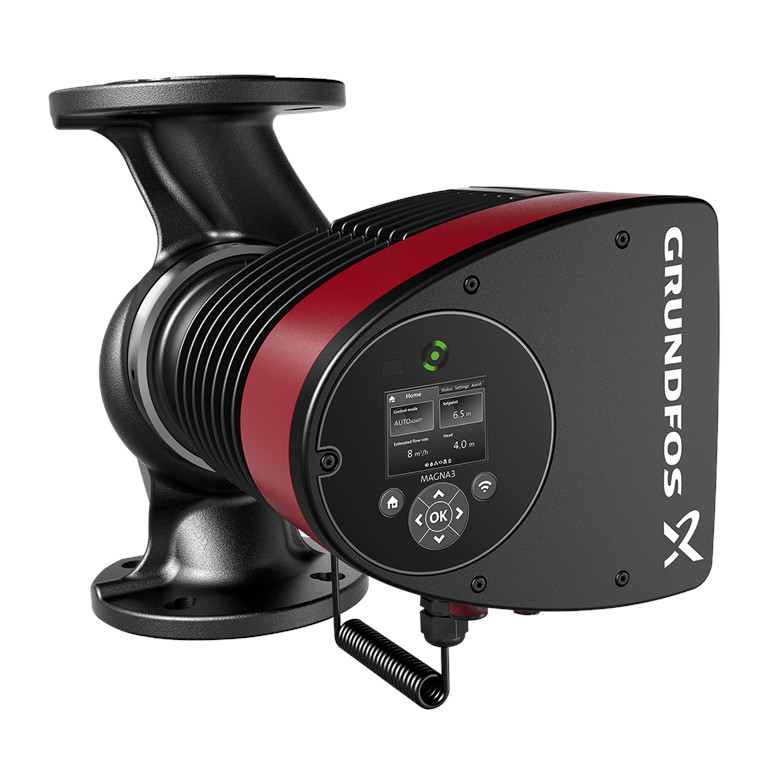

Grundfos Magna3 40-180 F / 250 mm circulatiepomp - PN6/10 / 97924272
Verwarmingspomp Grundfos Magna3 40-180 F / 250mm - PN6/10 / 97924651
Productoverzicht
De Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en intelligente functies zoals AUTOADAPT automatische werking, bieden deze circulatiepompen uitstekende energie-efficiëntie en nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten. Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
De aansluiting op het gebouwbeheersysteem maakt volledige controle en bewaking mogelijk. Als alternatief kan het systeem ook worden bediend via de Grundfos GO app.
Functies & voordelen
- Uitstekende energie-efficiëntie: Geavanceerde motortechnologie met automatisch aangepaste snelheid minimaliseert het energieverbruik en verlaagt de bedrijfskosten.
- Eenvoudige installatie en bediening: Ontworpen voor snelle installatie, uitgerust met LCD-display voor intuïtieve instellingen.
- Intelligente besturing en aanpassing: Verschillende besturingsmodi garanderen een optimale aanpassing aan veranderende eisen met de automatische AutoAdapt-functie.
- Lange levensduur en betrouwbaarheid: Robuust ontwerp met beveiligingsfuncties tegen drooglopen en oververhitting zorgen voor een veilige werking en minimale uitvaltijd.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige foutdetectie mogelijk en vereenvoudigen onderhoud en probleemoplossing.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: Betrouwbare werking in commerciële en industriële koelcircuits
- Stadsverwarmingssystemen: Transmissie en distributie van stadsverwarming
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Functionele kenmerken
- Zeer efficiënte EC permanente magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules in de klemmenkast
- Bedrijfs- en storingsmeldingen met analoge/digitale communicatie: 2x DO, 3x DI, 1x AI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 16,04 m³/h |
|---|---|
| Nominale opvoerhoogte | 9,2 m |
| Maximale opvoerhoogte | 180 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0 tot 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 50 |
| Drukklasse | PN6/10 |
| Lengte installatie | 250 mm |
| Temperatuurbereik media | -10 tot 110 °C |
| Max. Max. bedrijfstemperatuur | 60 °C |
| Dichtheid van het medium | 983,2 kg/m³ |
| Maximaal opgenomen vermogen | 609 W |
| Minimaal opgenomen vermogen | 16 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,18 A |
| Maximaal stroomverbruik | 2,78 A |
| Maximale snelheid | 4920 1/min |
| Beschermingsklasse | X4D |
| Isolatie klasse | F |
| Energie-efficiëntie-index (EEI) | 0.17 |
| Nettogewicht | 16 kg |
| Bruto gewicht | 17,6 kg |
Materialen
- Pomphuis: Grijs gietijzer (ASTM A48-250B, EN 1561 EN-GJL-250)
- Materiaal waaier: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 50
- Drukklasse: PN6/10
- Installatielengte: 250 mm
Verpompt medium
- Temperatuurbereik medium: -10 tot 110 °C
- Maximale bedrijfstemperatuur: 60 °C
- Dichtheid: 983,2 kg/m³

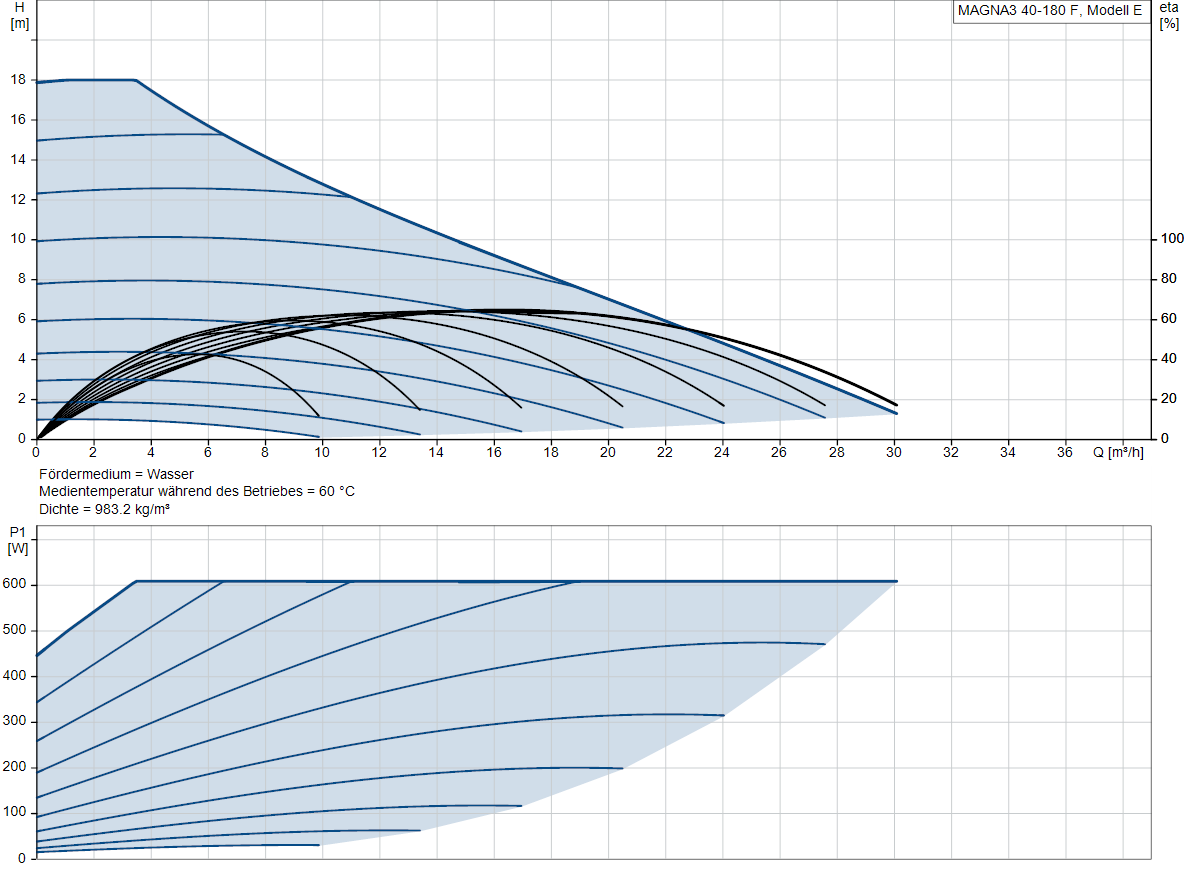

Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 18 m |
| P max Maximaal ingangsvermogen | 609 W |
| DN afvoer - diameter | 40 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 2,78 A |
| Bestelnummer | 97924272 |
| Nominale stroomsnelheid | 16,04 m3/h |
| Nominale verplaatsing | 9,2 m |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos Magna3 40-60 F / 220mm - PN6/10 / 97924267
Spanning: 230 V H max: 6 m P max: 185 W DN afvoer - diameter: 40 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 1,58 A Bestelnummer: 97924267 Nominale stroomsnelheid: 9,4 m3/h Nominale verplaatsing: 4,28 m |
|
Grundfos Magna3 40-100 F / 220 mm circulatiepomp - PN6/10 / 97924269
Spanning: 230 V H max: 10 m P max: 359 W Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 1.66 A Bestelnummer: 97924269 Nominale stroomsnelheid: 12.16 m3/h Nominale verplaatsing: 6.797 m |
|
Grundfos Magna3 40-120 F / 250 mm - PN16 / 97924277
Spanning: 230 V H max: 12 m P max: 427 W DN afvoer - diameter: 40 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 1.96 A Bestelnummer: 97924277 Nominale stroomsnelheid: 14,14 m3/h Nominale verplaatsing: 7,263 m |
|
Pomp Grundfos Magna3 40-150 F / 250 mm - PN6/10 / 97924271
Spanning: 230 V H max: 15 m P max: 608 W DN afvoer - diameter: 40 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 2,78 A Bestelnummer: 97924271 Nominale stroomsnelheid: 16,03 m3/h Nominale verplaatsing: 9,189 m |
