Waterleiding SMA80 met dompelpomp, L-A31-V / 100 l
Waterworks SMA80 met dompelpomp, L-A31-V / 100 l
Overzicht
Complete huishoudelijke waterinstallatie met ingebouwde dompelpomp en besturingseenheid, speciaal ontworpen voor gebruik in de landbouw en in huizen. De ideale oplossing voor een betrouwbare en efficiënte watervoorziening.

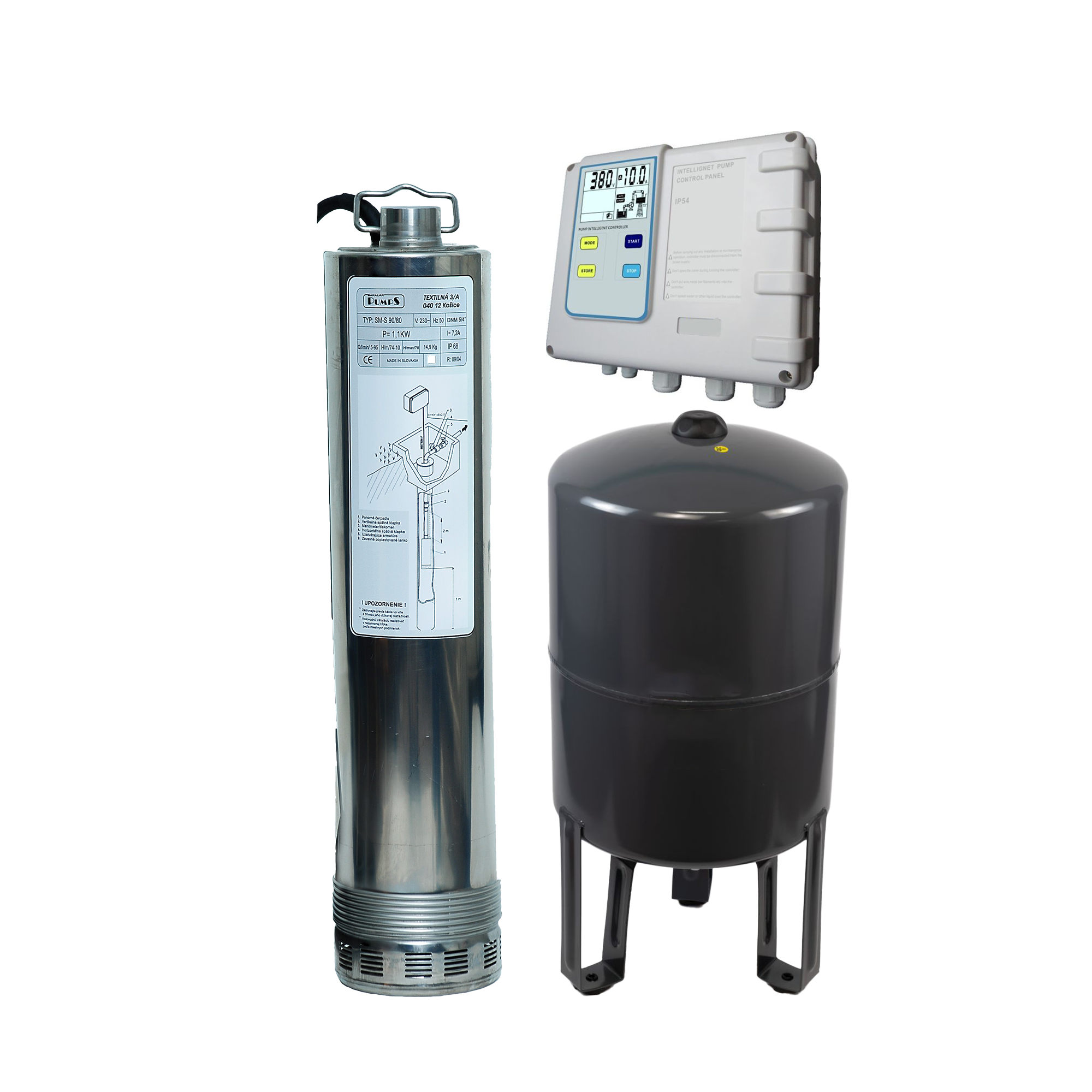

De set bestaat uit
- Dompelpomp SMA 80V
- 100 l drukvat
- Besturingseenheid L-A31-V
Dompelpomp SMA80 / 400 V
Meertraps pomp van roestvrij staal, die wordt gekoeld door de verpompte vloeistof. De pomp zuigt vloeistof aan de onderkant aan, wat een hoge betrouwbaarheid en duurzaamheid garandeert. Het compacte ontwerp maakt de pomp geschikt voor 24/7 gebruik in agrarische, industriële en huishoudelijke toepassingen.
Belangrijk: Pompen uit de SMB-serie zijn ontworpen voor het verpompen van schoon water dat vrij is van mechanische en abrasieve verontreinigingen.
De voor de pomp gebruikte materialen
- Buitenmantel van de pomp: Roestvaststaal AISI 304
- Buitenmantel van de motor: Roestvaststaal AISI 304
- Pompas: Roestvrij staal AISI 420B
- Waaiers: AISI 304 roestvrij staal
L-A31-V besturingseenheid
De digitale besturingseenheid zorgt voor uitgebreide bescherming van de pomp, geeft de bedrijfsparameters weer en informeert over mogelijke storingen met een nauwkeurig digitaal display. Deze vervangt de traditionele drukschakelaars en maakt een nauwkeurige drukregeling met een resolutie van 0,1 bar mogelijk.
De pomp wordt automatisch ingeschakeld wanneer de druk daalt tot de ingestelde waarde en wordt uitgeschakeld wanneer de ingestelde maximumdruk wordt bereikt. Het ondersteunt de besturing van één pomp met een capaciteit van 0,75-4 kW bij 400 V.
Functies van de beveiligings- en besturingseenheid
- Automatische pompwissel
- Motorbeveiliging
- Hoog- en laagspanningsbeveiliging
- Akoestisch alarm voor hoge druk en storing
- Bescherming tegen fase-uitval
- Bescherming bij onjuiste fasevolgorde
- Bescherming tegen cyclisch gebruik
- Bescherming tegen corrosie bij langdurige inactiviteit
- Mogelijkheid om automatische of handmatige werking in te stellen
- Digitale instelling van inschakel- en inschakeldruk en overdrukwaarde
- LCD-display met de laatste 5 storingen en informatie over de werking van de pomp
- Spanningsvrij contact voor storingsmelding
- Automatische parameterkalibratie bij eerste inbedrijfstelling
- Beschermingsklasse IP65
- Modbus RS485 connectiviteit
Technische parameters
| Parameter | Waarde / Beschrijving |
|---|---|
| Pomptype | Meertraps dompelpomp |
| Spanning | 400 V |
| Motor | Vloeistofgekoeld, gemaakt van roestvrij staal |
| Vermogen motor | 0,75 - 4 kW (besturingseenheid ondersteunt dit bereik) |
| Materiaal pomphuis | Roestvrij staal AISI 304 |
| Materiaal motorbehuizing | Roestvrij staal AISI 304 |
| Materiaal as | Roestvrij staal AISI 420B |
| Materiaal waaier | Roestvrij staal AISI 304 |
| Inhoud drukvat | 100 liter |
| Besturingseenheid | L-A31-V, digitaal met display en meerdere beveiligingen |
| Beschermingsgraad van de besturingseenheid | IP54 |
| Communicatieprotocol | Modbus RS485 |
| Functie | Biedt automatische besturing en bescherming van de pomp, ondersteunt nauwkeurige drukschakeling |
Pompcurve
Watertoevoer diagram
| Q max maximaal debiet | 100 l/min |
| Spanning | 400 V |
| H max Afvoerhoogte | 80 m |
| P max Maximaal ingangsvermogen | 1,6 kW |
| Kabellengte | 20 m |
| Max. temperatuur van verpompte vloeistof | 30 °C |
| Container volume | 100 l |
| Diameter pomp | 128 mm |
