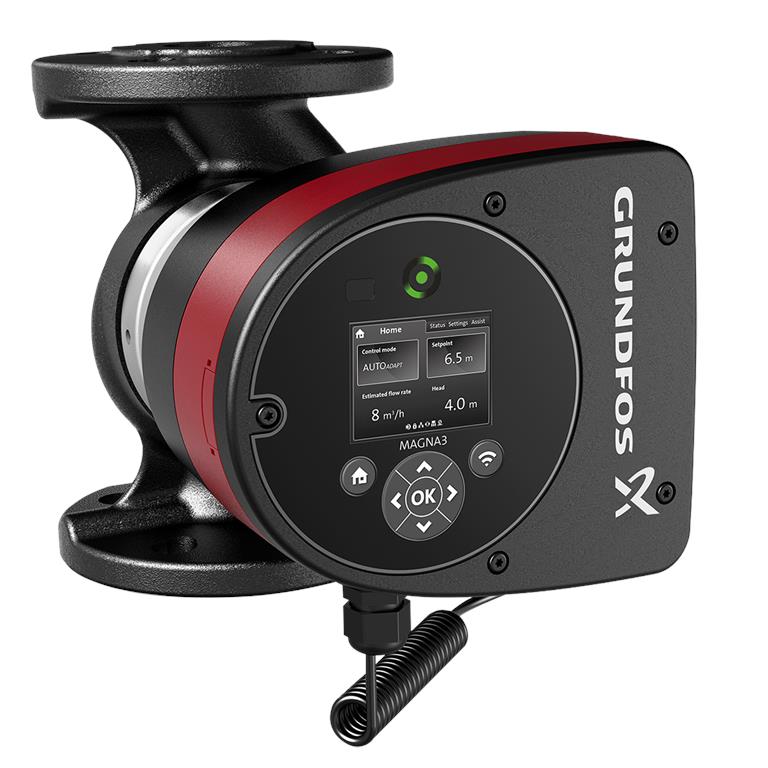

Grundfos Magna3 40-40 F / 220mm - PN6/10 / 97924266
Verwarmingspomp Grundfos Magna3 40-40 F / 220mm - PN6/10 / 97924645
Productoverzicht
De Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een groot aantal intelligente functies, zoals de AUTOADAPT-functie voor automatische werking, bieden deze natloper-circulatiepompen uitstekende energie-efficiëntie en nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
Ze zijn ontworpen voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten. Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling om altijd het best mogelijke comfort en maximale efficiëntie te garanderen.
De aansluiting op het gebouwbeheersysteem maakt volledige controle en bewaking mogelijk. Als alternatief kan de Grundfos GO app worden gebruikt om de pomp te regelen en te bewaken.
Functies en voordelen
Dankzij de ultramoderne motortechnologie garandeert de Magna3 een bijzonder laag energieverbruik. Het toerental wordt automatisch aangepast aan de actuele vraag, waardoor het energieverbruik wordt geminimaliseerd en de bedrijfskosten aanzienlijk worden verlaagd.
De Magna3 is ontworpen voor een snelle en eenvoudige installatie. Dankzij het eenvoudig af te lezen LCD-scherm kan de pomp intuïtief worden ingesteld en bediend.
Geavanceerde besturingsmodi passen de pomp naar behoefte aan veranderende eisen aan. De AUTOADAPT-functie herkent automatisch het optimale werkpunt voor maximaal comfort en efficiëntie.
De robuuste constructie en hoogwaardige materialen garanderen een lange levensduur. Geïntegreerde beveiligingsfuncties zoals droogloopbeveiliging en oververhittingsbeveiliging garanderen een veilige werking en minimaliseren het risico op storingen.
Dankzij de geavanceerde diagnosefuncties kan de Magna3 storingen in een vroeg stadium opsporen. Informatie over de bedrijfsstatus vergemakkelijkt onderhoud en probleemoplossing, bespaart tijd en kosten en verhoogt de efficiëntie van het systeem.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: Betrouwbare werking van koelcircuits in handel en industrie
- Stadsverwarmingssystemen: Transmissie en distributie van stadsverwarming
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Technische functies
- Hoogefficiënte EC permanente magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing met FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2x DO, 3x DI, 1x AI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 7,99 m³/h |
|---|---|
| Nominale opvoerhoogte | 2,59 m |
| Maximale opvoerhoogte | 40 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
Materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis: ASTM A48-250B
- Waaiermateriaal: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 40
- Nominale drukklasse: PN6/10
- Installatielengte: 220 mm
Verpompt medium
- Temperatuurbereik medium: -10 tot 110 °C
- Temperatuurbereik tijdens bedrijf: 60 °C
- Dichtheid: 983,2 kg/m³
Elektrische gegevens
- Maximaal opgenomen vermogen: 98 W
- P1 minimum: 12 W
- Netfrequentie: 50/60 Hz
- Minimaal stroomverbruik: 0,11 A
- Maximaal stroomverbruik: 0,87 A
- Maximumsnelheid: 3030 1/min
- Beschermingsklasse: X4D
- Isolatieklasse: F
Overige informatie
- Energie-efficiëntie-index (EEI): 0,19
- Nettogewicht: 9,7 kg
- Brutogewicht: 10,8 kg

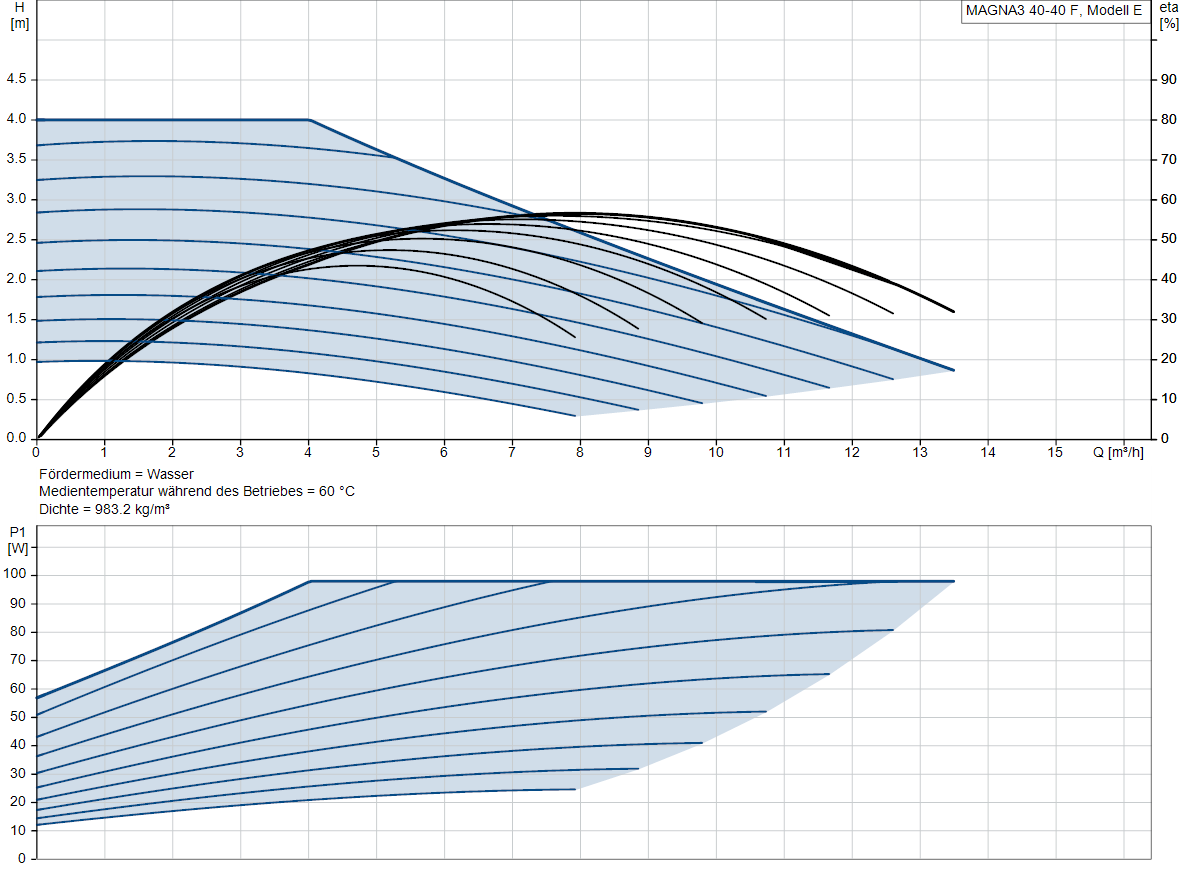

Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 4 m |
| P max Maximaal ingangsvermogen | 98 W |
| DN afvoer - diameter | 40 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 0,87 A |
| Bestelnummer | 97924266 |
| Nominale stroomsnelheid | 7,99 m3/h |
| Nominale verplaatsing | 2,59 m |
