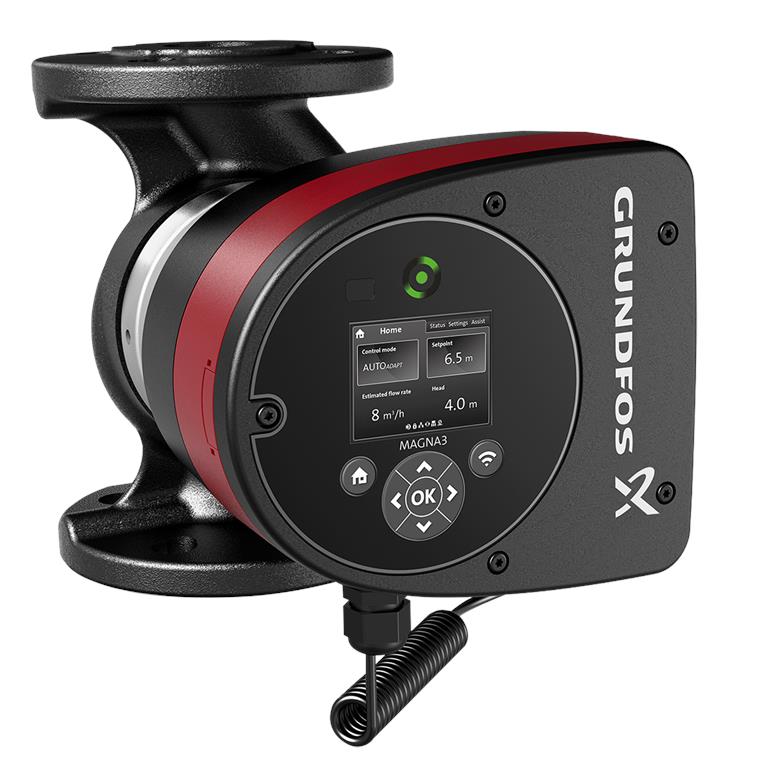

Grundfos Magna3 32-100 F / 220 mm verwarmingspomp - PN6/10 / 97924258
Verwarmingspomp Grundfos Magna3 32-100 F / 220mm - PN6/10 / 97924637
Productoverzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Uitgerust met innovatieve pomptechnologie en intelligente functies zoals AUTOADAPT, bieden ze uitstekende energie-efficiëntie evenals nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
Deze natloper-circulatiepompen zijn speciaal ontworpen voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten. Functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem het beste comfort met maximale efficiëntie levert.
De pomp kan volledig worden geregeld en bewaakt via de verbinding met het gebouwbeheersysteem. Als alternatief maakt de Grundfos GO app eenvoudige bewaking en regeling mogelijk.
Functies & voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie past de Magna3 zijn snelheid automatisch aan de vraag aan en wordt het energieverbruik geminimaliseerd, wat de bedrijfskosten aanzienlijk verlaagt.
- Eenvoudige installatie en bediening: Ontworpen voor snelle installatie, ondersteund door een intuïtief LCD-scherm voor eenvoudige instelling.
- Intelligente besturing en aanpassing: Geavanceerde besturingsmodi en de AUTOADAPT-functie zorgen voor een optimale aanpassing aan veranderende eisen voor een efficiënte vloeistoftoevoer.
- Lange levensduur en hoge betrouwbaarheid: Robuuste constructie, materialen van hoge kwaliteit en beschermende functies zoals beveiliging tegen drooglopen en oververhitting zorgen voor een veilig en langdurig gebruik.
- Onderhoudsgemak: Geavanceerde diagnosefuncties bieden gedetailleerde statusinformatie en vereenvoudigen onderhoud en probleemoplossing, waardoor tijd en kosten worden bespaard.
Toepassingsgebieden
- Verwarmingssystemen in commerciële systemen
- Koel- en airconditioningsystemen in commerciële en industriële toepassingen
- Stadsverwarmingssystemen voor warmteoverdracht en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤ 0,20 - BEST IN CLASS
Technische functies
- Zeer efficiënte EC permanent magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤ 0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules
- Bedrijfs- en storingsmeldingen met communicatiemogelijkheden (analoog/digitaal: 2xDO / 3xDI / 1xAI)
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische parameters
| Nominaal debiet | 5,65 m³/h |
|---|---|
| Nominale transporthoogte | 6,777 m |
| Maximale opvoerhoogte | 100 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
Materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Materiaal waaier: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 32
- Nominale drukklasse: PN6/10
- Installatielengte: 220 mm
Verpompt medium
- Temperatuurbereik medium: -10 tot 110 °C
- Bedrijfstemperatuurbereik: tot 60 °C
- Dichtheid: 983,2 kg/m³
Elektrische gegevens
- Maximaal opgenomen vermogen: 171 W
- Minimaal opgenomen vermogen P1: 9 W
- Netfrequentie: 50/60 Hz
- Minimaal stroomverbruik: 0,09 A
- Maximaal stroomverbruik: 1,47 A
- Maximumsnelheid: 4530 1/min
- Beschermingsklasse: X4D
- Isolatieklasse: F
Overige informatie
- Energie-efficiëntie-index (EEI): 0,18
- Nettogewicht: 7,63 kg
- Brutogewicht: 8,82 kg

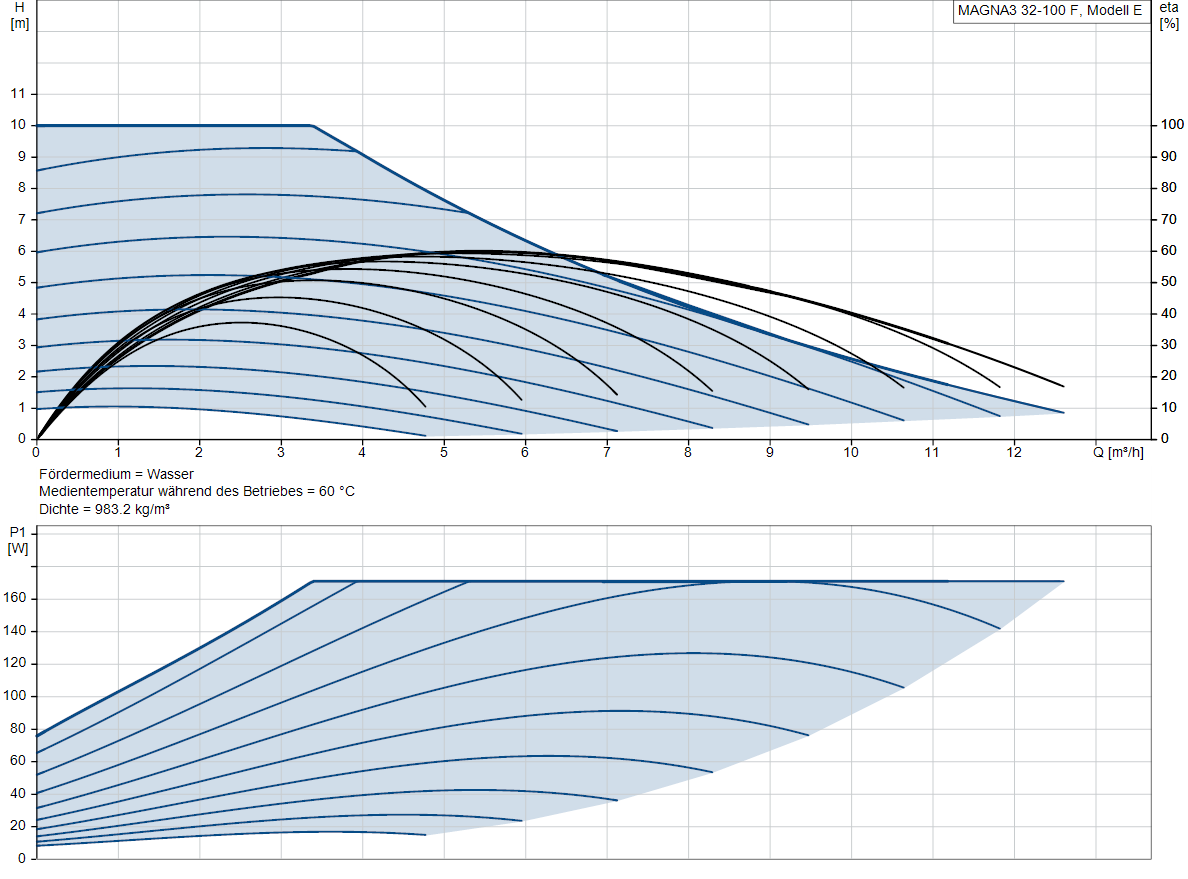

Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 10 m |
| P max Maximaal ingangsvermogen | 171 W |
| DN afvoer - diameter | 32 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1,47 A |
| Bestelnummer | 97924258 |
| Nominale stroomsnelheid | 5,65 m3/h |
| Nominale verplaatsing | 6,77 m |
