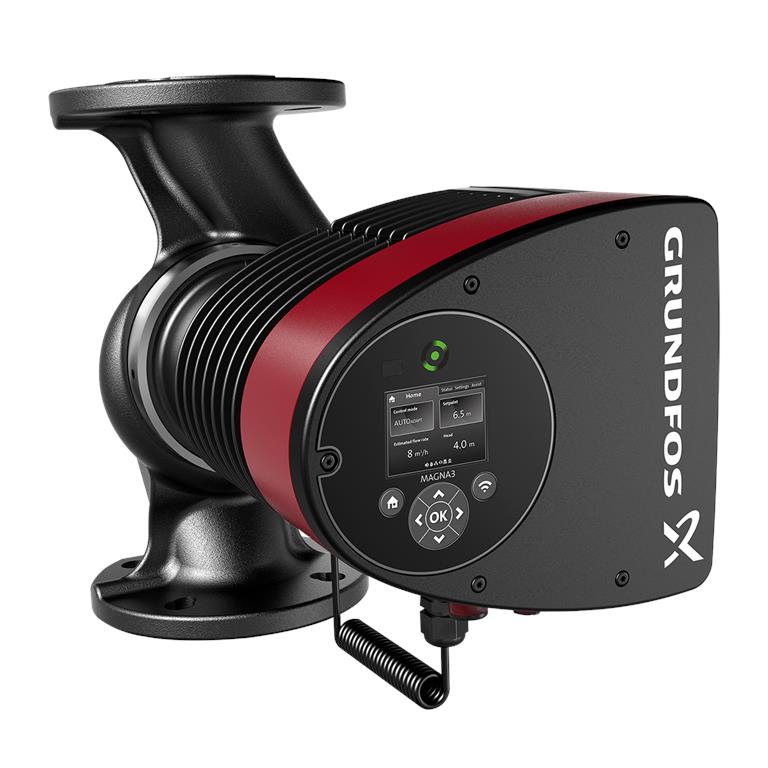

Verwarmingspomp Grundfos Magna3 100-120 F 450 PN6 / 97924315
Grundfos verwarmingspomp Magna3 100-120 F 450 PN6 / 97924695
Productoverzicht
De Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Functies en voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie garandeert de Magna3 een bijzonder laag energieverbruik. Hij past zijn snelheid automatisch aan de actuele vraag aan en minimaliseert zo het energieverbruik, wat aanzienlijk bijdraagt aan het verlagen van de bedrijfskosten.
- Eenvoudige installatie en bediening: Magna3 circulatiepompen zijn ontworpen voor een snelle en eenvoudige installatie. Het LCD-scherm maakt een eenvoudige en intuïtieve bediening en instelling van de pomp mogelijk.
- Intelligente besturing en aanpassing: Geavanceerde besturingsmodi garanderen een optimale aanpassing aan veranderende eisen. De AUTOADAPT-functie herkent automatisch het optimale werkpunt en zorgt voor maximaal comfort en efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: Robuuste constructie en hoogwaardige materialen garanderen een lange levensduur. Beveiligingsfuncties zoals beveiliging tegen drooglopen en oververhitting garanderen een veilige werking.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige opsporing van foutbronnen mogelijk. De pomp geeft gedetailleerde informatie over de bedrijfsstatus, wat onderhoud en probleemoplossing eenvoudiger maakt en kosten bespaart.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor gebruik in commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: Betrouwbare werking van koelcircuits in commerciële en industriële toepassingen
- Stadsverwarmingssystemen: Transmissie van stadsverwarming en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BESTE IN KLASSE
Functies in detail
- Zeer efficiënte EC permanente magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤0,17
- Regelmodi: constante druk / vaste snelheid / proportionele druk / constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen volgens EnEV bij levering inbegrepen
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op het gebouwbeheersysteem via optionele insteekmodules in de aansluitkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2x DO / 3x DI / 1x AI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische parameters
| Nominaal debiet | 38 m³/h |
|---|---|
| Nominale opvoerhoogte | 10,08 m |
| Maximale opvoerhoogte | 120 dm |
| Temperatuurklasse | 110 |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0 - 40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 100 |
| Nominale druk trap | PN6 |
| Lengte installatie | 450 mm |
| Temperatuurbereik media | -10 tot 110 °C |
| Bedrijfstemperatuurbereik | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Maximaal energieverbruik | 1564 W |
| P1 min. | 31 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0.32 A |
| Maximaal stroomverbruik | 7 A |
| Max. Max. snelheid | 3720 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0.17 |
| Nettogewicht | 34,4 kg |
| Bruto gewicht | 37,6 kg |
Gebruikte materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Waaiermateriaal: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 100
- Nominale drukklasse: PN6
- Installatielengte: 450 mm

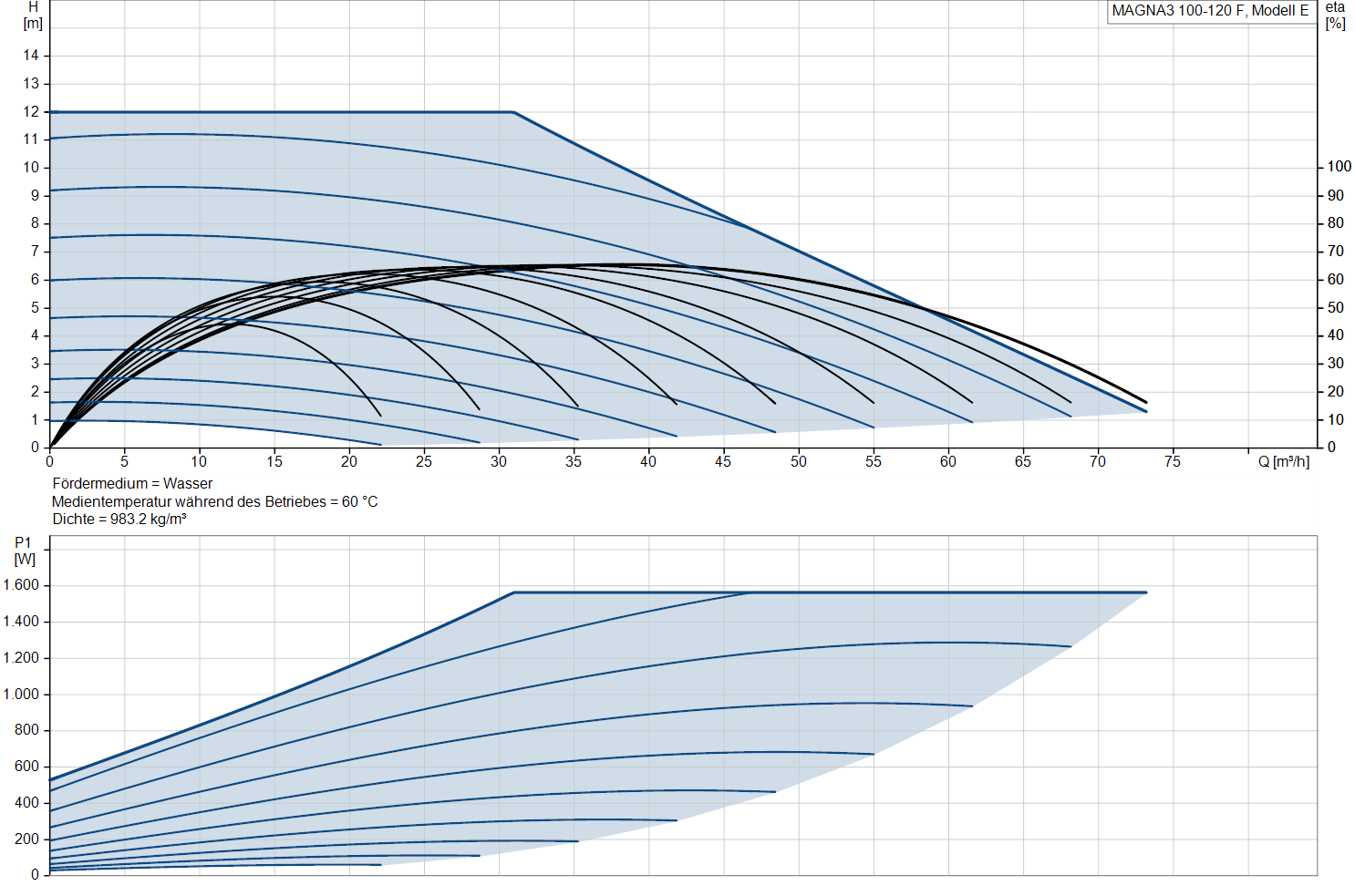

Vermogenscurve van de pomp
Technische tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 1564 W |
| DN afvoer - diameter | 100 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 6 bar |
| Max. motorstroom | 7 A |
| Bestelnummer | 97924315 |
| Nominale stroomsnelheid | 38 m3/h |
| Nominale verplaatsing | 10.08 m |
