Overzicht

Het SANBOX HB afvalwaterpompstation van IBO is een moderne en betrouwbare oplossing voor het verpompen van fecaliënvrij afvalwater en regenwater, ideaal waar zwaartekrachtafvoer niet kan worden gebruikt. Dit station is geschikt voor installatie onder de vloer of als zelfstandige eenheid in woongebouwen, flatgebouwen of kleinere commerciële gebouwen.

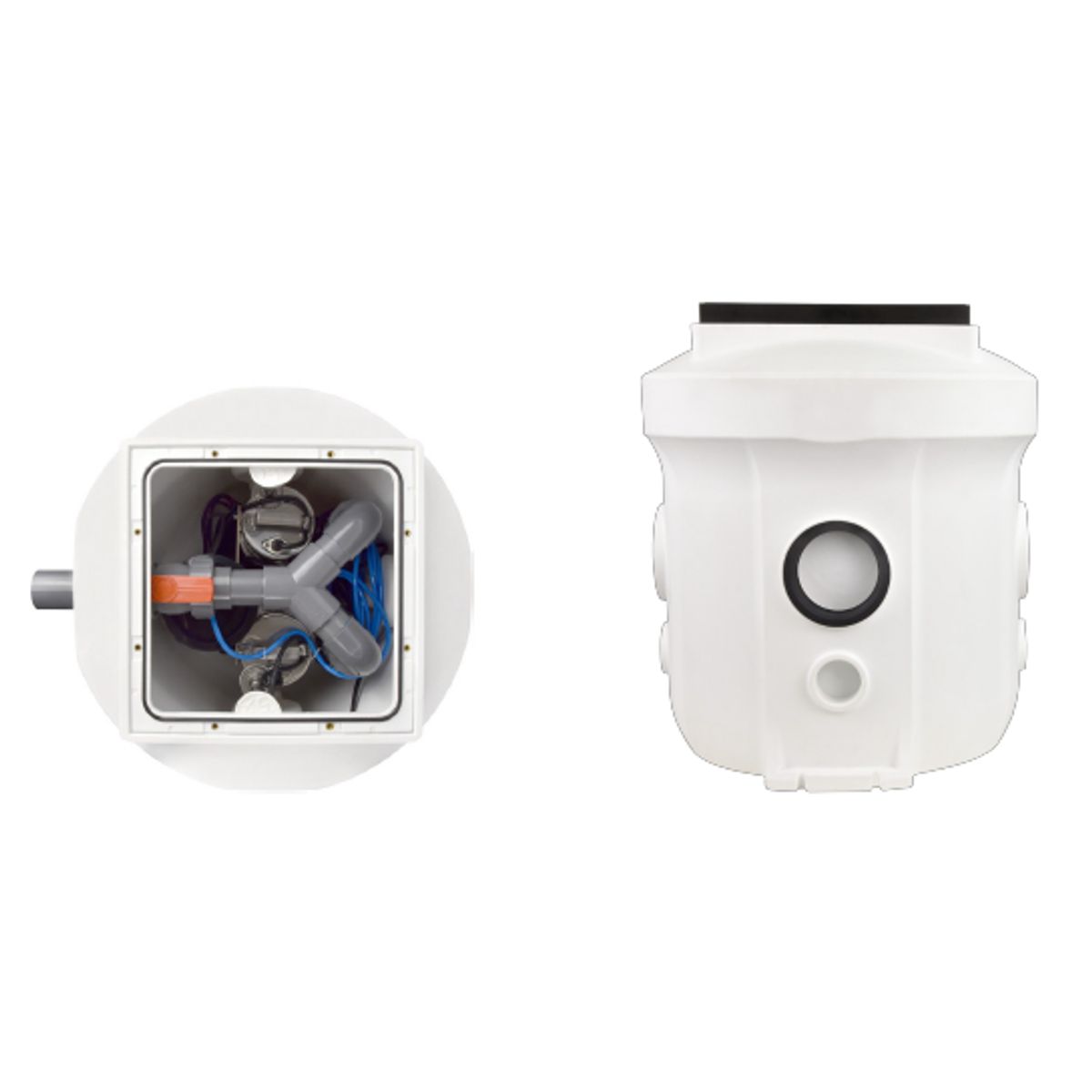

Het station wordt geleverd als een compleet geheel, klaar voor eenvoudige installatie. Het omvat een tank van 150 liter, twee monofasige pompen, een pvc-fitting met terugslagkleppen en een afsluitklep, en een SANBOX intelligente besturingseenheid. Voor de inbedrijfstelling hoeft u alleen maar de voedingskabels van de pompen en de luchtslang van de niveausensor aan te sluiten.

Functies en kenmerken

• Verpompen van fecaliënvrij afvalwater en regenwater.
• Moderne roestvrijstalen behuizing met een draagvermogen tot 150 kg, die ook dienst doet als afvoerrooster (35 × 35 cm).
• Twee hoogwaardige dompelpompen in AISI 304 roestvrij staal, oliegekoeld voor een stille en betrouwbare werking.
• Vrije doorgang voor deeltjes tot 25 mm diameter - uitstekende oplossing voor regenwater, condensaat en afvoer van vlakke oppervlakken, keukens, wasserijen of badkamers.
• Geavanceerde niveauregeling met elektronische druksensoren (0-10 kPa) met netwerkbediening, afstandsbediening en alarmdiagnose.
• Optioneel automatisch terugspoelsysteem om vuilophoping in de tank te voorkomen en ervoor te zorgen dat de tank schoon blijft.

Inhoud van levering

• PE-tank met een inhoud van 150 liter
• Vierkant roestvrijstalen deksel
• 2 dompelpompen met VORTEX-motoren
• 2 terugslagkleppen
• Afvoer- en ontluchtingsset
• Complete regelaar met elektronische drukschakelaar en niveausonde
• Standaard accessoireset (flexibele buis, afdichtringen)
• Documentatie: gebruikershandleiding, CE-verklaring

Optionele accessoires:

• Terugspoelkit met roterende sproeier en automatische besturing

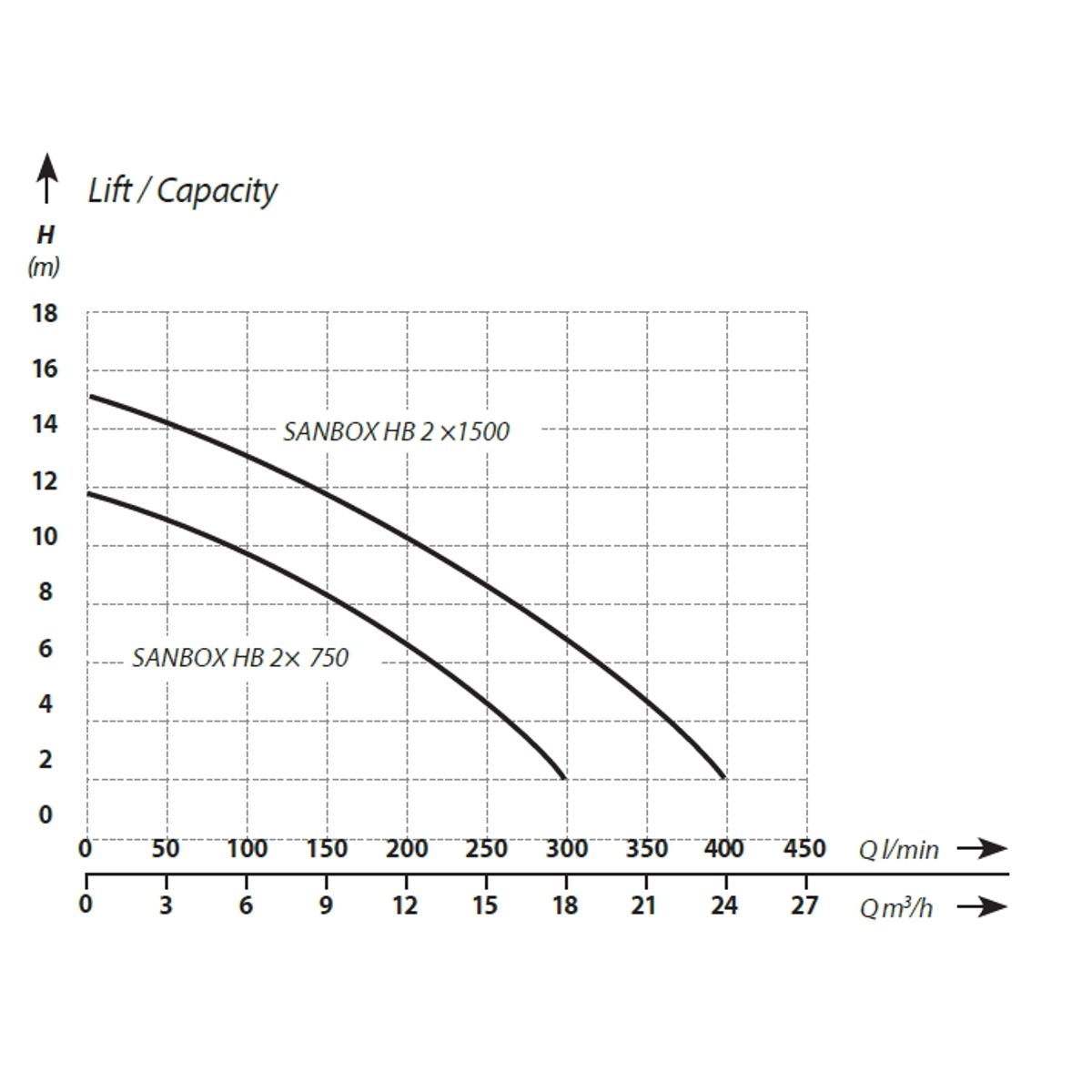

Technische parameters

Gebruikte materialen

• Tank: PE (polyethyleen)
• Motorhuis: AISI 304 roestvrij staal
• Waaier: gietijzer
• Motoras: roestvrij staal AISI 304
• Oliekamer: gietijzer
• Afdichting: NBR, mechanische afdichting SiC
• Terugslagkleppen: glasvezel composiet
• Koppelingen: AISI 304 roestvrij staal

Voordelen van SANBOX HB

• Betrouwbaar afvoeren en verpompen van fecaliën- en regenwatervrij afvalwater
• Stille en veilige werking dankzij oliegekoelde pompen
• Mogelijkheid tot bewaking en regeling op afstand
• Duurzame constructie met modern ontwerp
• Optioneel overloopsysteem houdt de tank schoon

Opmerking: De SANBOX HB is niet ontworpen voor het pompen van afvalwater uit toiletten.

De SANBOX HB intelligente controller is niet ontworpen voor gebruik in waterzuiveringsinstallaties.

De SANBOX HB controller biedt uitgebreide bewaking en automatisch pompen van afvalwater op basis van nauwkeurige controle van het vloeistofniveau in de tank. Het meetsysteem gebruikt een elektronische druksensor die gegevens naar de controller stuurt, zodat het actuele waterniveau nauwkeurig kan worden bepaald.

Instelmogelijkheden:

• Schakelniveau (pompen inschakelen)
• Uit niveau (pompen stoppen)
• Andere parameters aangepast aan de plaatselijke omstandigheden

Geavanceerde controllerfuncties:

• Wi-Fi-module voor bewaking en bediening op afstand
• Waterlekdetectiemodule
• Optioneel automatisch terugspoelsysteem
• Alarm voor hoog waterniveau, drooglopen, motorstoring of overschrijding van veilige bedrijfsparameters
• Motorstroom- en temperatuurbewaking
• Veiligheidscircuit met vertraagde aan/uit

Gebruikersinterface:

• Intuïtief resistief aanraakscherm dat alle parameters en functies weergeeft
• Geheugen van laatste configuratie - na opnieuw opstarten start het station automatisch volgens de vorige instellingen
• Automatisch loggen van fouten en gebeurtenissen - eenvoudige diagnose en onderhoud
