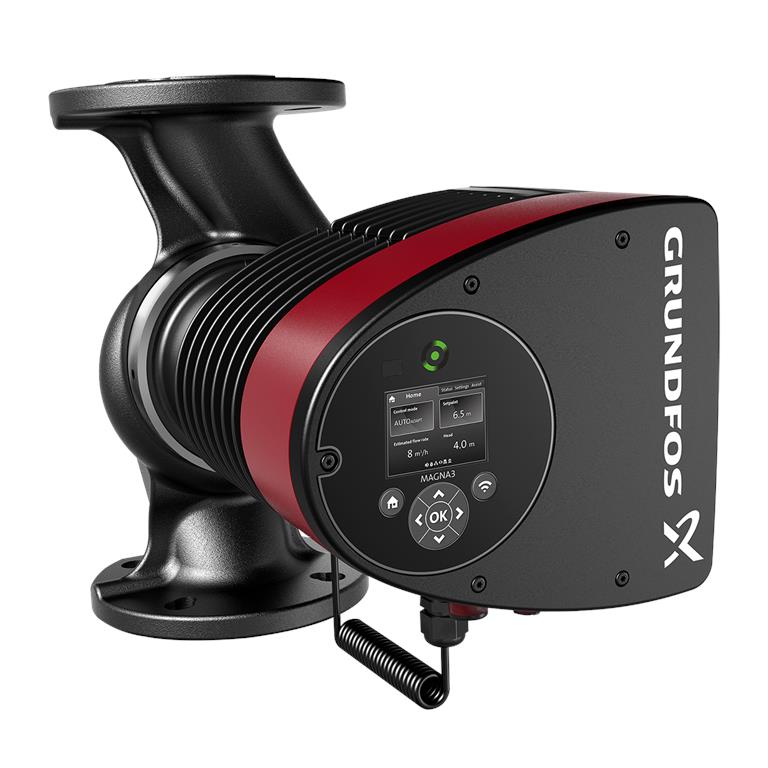

Pomp Grundfos Magna3 80-40 F / 360 mm - PN6 / 97924306
Verwarmingspomp Grundfos Magna3 80-40 F / 360mm - PN6 / 97924686
Productoverzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Functies & voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie garandeert de Magna3 een bijzonder laag energieverbruik. Hij past zijn snelheid automatisch aan de actuele vraag aan en minimaliseert zo het energieverbruik. Deze intelligente technologie levert een aanzienlijke bijdrage aan het verlagen van de bedrijfskosten.
- Eenvoudige installatie en bediening: Magna3 circulatiepompen zijn ontworpen voor een snelle en eenvoudige installatie en het LCD display maakt een eenvoudige en intuïtieve bediening en instelling van de pomp mogelijk.
- Intelligente besturing en aanpassing: De pomp werkt met geavanceerde besturingsmodi die naar wens kunnen worden aangepast. Dankzij de AUTOADAPT-functie herkent de Magna3 automatisch het optimale werkpunt, wat zorgt voor maximaal comfort en efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: Dankzij het robuuste ontwerp en de hoogwaardige materialen is de Magna3 gebouwd om lang mee te gaan. Geïntegreerde beveiligingsfuncties zoals droogloopbeveiliging en oververhittingsbeveiliging beperken de stilstandtijd.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige foutdetectie mogelijk. De pomp geeft gedetailleerde informatie over de bedrijfsstatus, wat onderhoud en probleemoplossing eenvoudiger maakt en kosten bespaart.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor commerciële verwarmingssystemen.
- Koel- en airconditioningsystemen: Betrouwbare werking van koelcircuits in commerciële en industriële toepassingen.
- Stadsverwarmingssystemen: Transmissie van stadsverwarming en warmtedistributie.
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤ 0,20 - BEST IN CLASS
Technische functies
Zeer efficiënte EC-technologie met permanente magneetmotor
- Energie-efficiëntie-index (EEI) ≤ 0,17
- Regelmodi: constante druk / vaste snelheid / proportionele druk / constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing door FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules in de klemmenkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2xDO / 3xDI / 1xAI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 20,67 m³/h |
|---|---|
| Nominale opvoerhoogte | 3,617 m |
| Maximale opvoerhoogte | 40 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Maximaal opgenomen vermogen | 325 W |
| P1 min. | 24 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,26 A |
| Maximaal stroomverbruik | 1,52 A |
| Max. Max. snelheid | 2160 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| EEI (energie-efficiëntie-index) | 0,17 |
| Nettogewicht | 26,9 kg |
| Bruto gewicht | 29,7 kg |
| Lengte installatie | 360 mm |
| Aansluitmaat | DN 80 |
| Nominale drukfase | PN 6 |
| Max. werkdruk | 6 bar |
| Temperatuurbereik media | -10 tot 110 °C |
| Temperatuur media tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
Materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis: ASTM A48-250B
- Waaiermateriaal: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 6 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 80
- Nominale drukklasse: PN 6
- Installatielengte: 360 mm
Verpompt medium
- Temperatuurbereik medium: -10 tot 110 °C
- Temperatuur medium tijdens bedrijf: 60 °C
- Dichtheid: 983,2 kg/m³

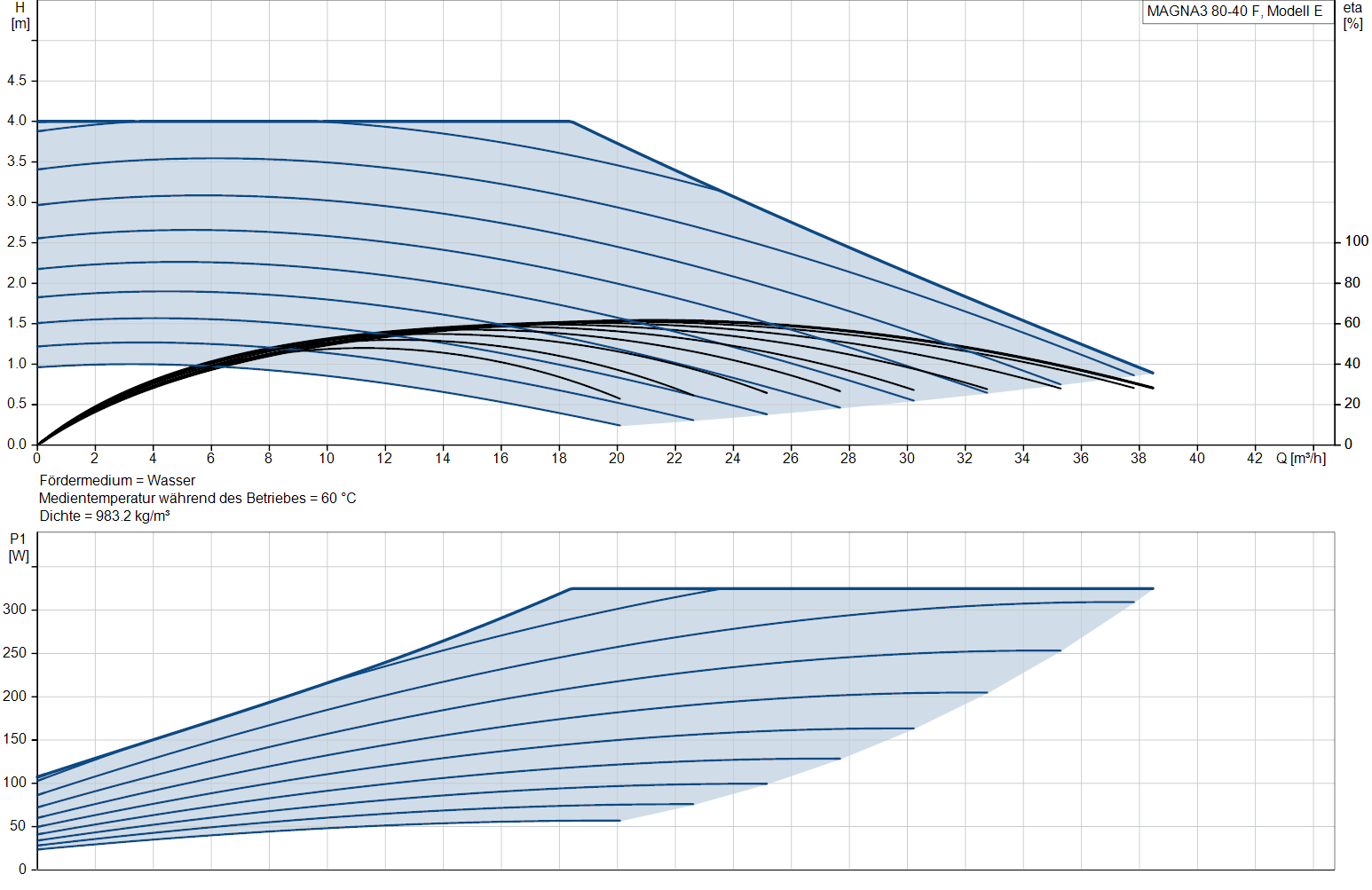

Vermogenscurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 4 m |
| P max Maximaal ingangsvermogen | 325 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 6 bar |
| Max. motorstroom | 1,52 A |
| Bestelnummer | 97924306 |
| Nominale stroomsnelheid | 20,67 m3/h |
| Nominale verplaatsing | 3,617 m |
