Grundfos SP3A-18 / 10001K18
SP 3A-18
Overzicht

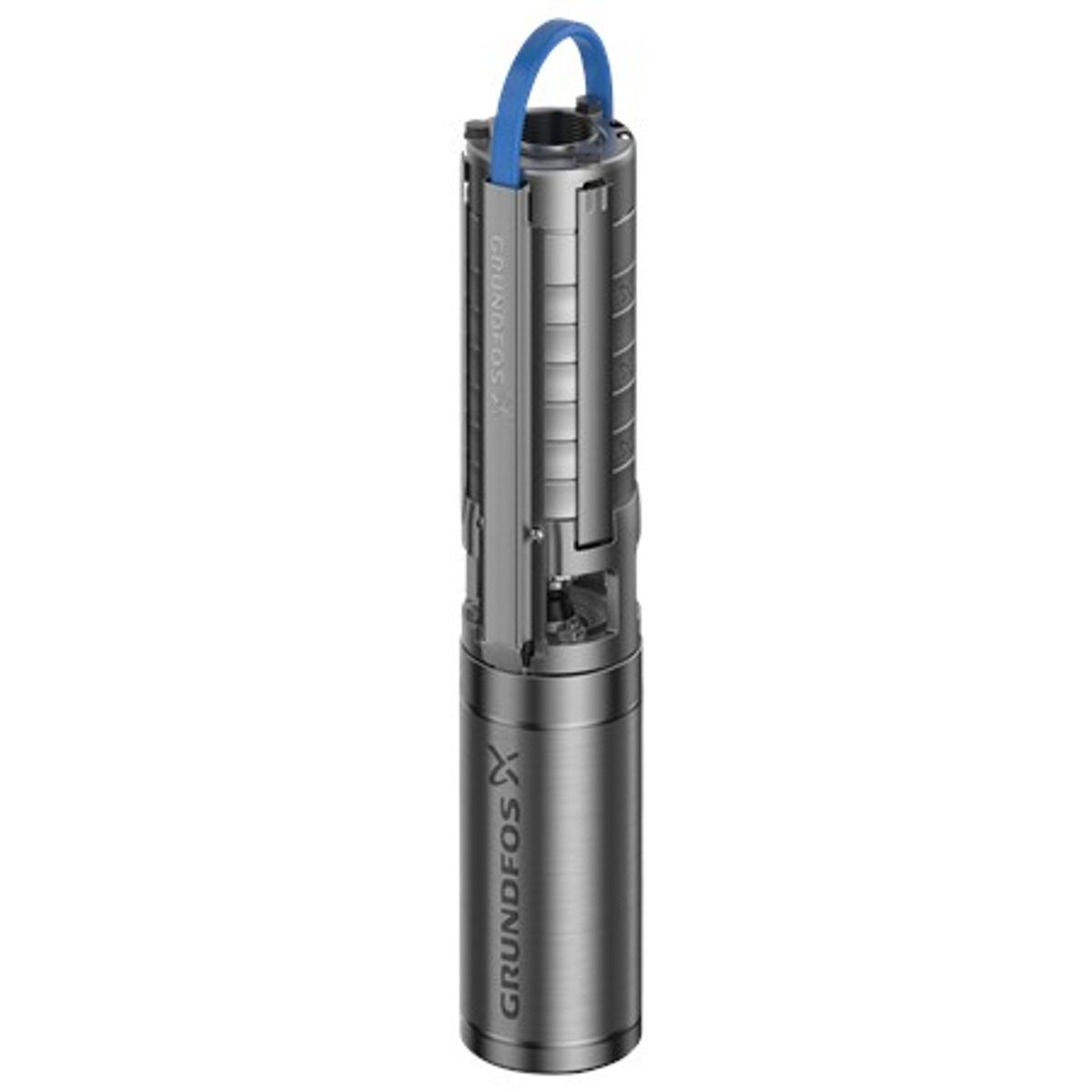

De SP 3A-18 is een dompelpomp met meerdere trappen, ontworpen voor het verpompen van ruw water, het verlagen van grondwaterstanden en het verhogen van de waterdruk. De pomp is geschikt voor het verpompen van schone, dunne en niet-agressieve vloeistoffen zonder vaste deeltjes of vezels.
De pompmotor is een driefasige motor met ingekapselde rotor, voorzien van een zandbestendige behuizing, lagers die worden gesmeerd door de verpompte vloeistof en een membraan voor drukcompensatie.
Functies en kenmerken
- Dompelbare meertrapspomp voor het verpompen van ruw water en het verhogen van de waterdruk
- Ontworpen voor schone en niet-agressieve vloeistoffen, vrij van vaste deeltjes en vezels
- Robuuste driefasige motor met ingekapselde rotor voor betrouwbare werking
- Zandbestendige motorbehuizing om schade door deeltjes te voorkomen
- Lagers gesmeerd door de verpompte vloeistof, wat de levensduur verlengt
- Drukcompenserend membraan zorgt voor een stabiele werking
- Ingebouwde terugslagklep om terugstroming te voorkomen
- Hoge efficiëntie-index MEI ≥ 0,70
- Voldoet aan de normen CE, EAC, UKCA, SEPRO, MOROCCO, ACS en DM174
Installatie
- Maximale omgevingsdruk: 15 bar
- Maximale werkdruk: 15 bar
- Max. afvoerdruk: 11,6 bar
- Aansluitingstype: Rp-schroefdraad
- Aansluitmaat: 1 1/4 inch
- Motordiameter: 4 inch
- Minimale boorgatdiameter: 105 mm
Technische parameters
| Parameter | Specificatie |
|---|---|
| Verpompte vloeistof | Water |
| Temperatuurbereik van de vloeistof | -15 tot 40 °C |
| Maximale vloeistoftemperatuur bij 0,15 m/s | 40 °C |
| Ontwerptemperatuur van de vloeistof | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Pompsnelheid (nominaal) | 2900 tpm |
| Nominaal debiet | 3 m³/h |
| Nominale opvoerhoogte | 80 m |
| Asafdichting | LIPSEAL |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, MAROKKO, ACS, DM174 |
| Tolerantie prestatiecurve | ISO 9906:2012 3B |
| Motorversie | T40 |
| Terugslagklep inbegrepen | Ja |
| Asuiteinde | SPLINE |
| Maximale omgevingsdruk | 15 bar |
| Maximale werkdruk | 15 bar |
| Maximale afvoerdruk | 11,6 bar |
| Aansluitingstype | Rp-schroefdraad |
| Aansluitmaat | 1 1/4 inch |
| Motordiameter | 4 inch |
| Minimale boorgatdiameter | 105 mm |
| Motortype | MS402 |
| Uitvoering motorflens | Grundfos |
| Ingangsvermogen P2 | 1,1 kW |
| Frequentie | 50 Hz |
| Spanning | 3 x 380-400-415 V |
| Nominale stroomsterkte | 3,25-3,40-3,65 A |
| Startstroom | 470–480 % |
| Vermogensfactor (cos φ) | 0,65-0,72-0,76 |
| Toerental (n) | 2850-2870 tpm |
| Starttype | Directe start |
| Beschermingsklasse (IP) | IP68 |
| Isolatieklasse | B |
| Motorbescherming | Geen |
| Ingebouwde temperatuursensor | Nee |
| Kabellengte | 1,7 m |
| Kabeltype | Plat |
| Serienummer motor | 79192005 |
| Type wikkeling | Geëmailleerd |
| MEI (minimum efficiency index) | ≥ 0,70 |
| Nettogewicht | 15,7 kg |
| Brutogewicht | 17,2 kg |
| Transportvolume | 0,016 m³ |
| Land van herkomst | Denemarken (DK) |
| Tariefclassificatienummer | 84137029 |
| Milieuvergunningen | WEEE |
Materialen
- Pompbehuizing: roestvrij staal (EN 1.4301 / AISI 304)
- Waaier: roestvrij staal (EN 1.4301 / AISI 304)
- Motorbehuizing: roestvrij staal (DIN W.-Nr. 1.4301)
| Q max maximaal debiet | 80 l/min |
| Spanning | 400 V |
| H max Afvoerhoogte | 110 m |
| P max Maximaal ingangsvermogen | 1,1 W |
