Grundfos SP2A-13 / 09001K13
Overzicht

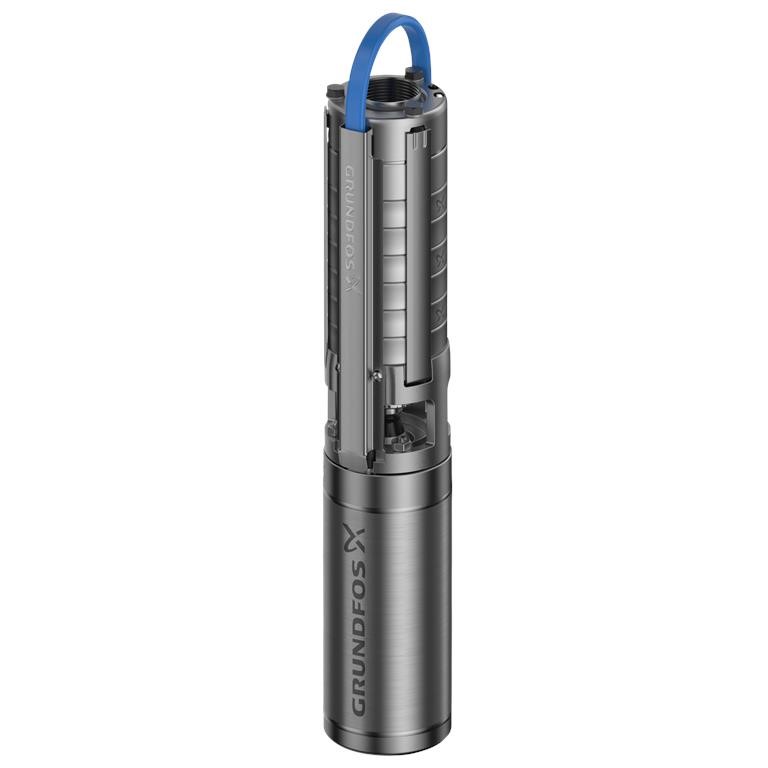

De Grundfos SP 2A-13 is een meertraps dompelpomp die ideaal is voor het verpompen van schoon water. Hij is ontworpen voor verticale of horizontale installatie, bijvoorbeeld in putten. Alle stalen onderdelen zijn gemaakt van corrosiebestendig roestvrij staal 1.4301 (AISI 304) en zijn goedgekeurd voor drinkwater.
De pomp is uitgerust met een MS402-motor van 0,55 kW en heeft een zandvanger, een lipafdichting, watergesmeerde lagertappen en een volumecompenserend membraan. De robuuste, voor efficiëntie geoptimaliseerde dompelmotor met kan is ontworpen voor mediumtemperaturen tot 40°C en heeft geen temperatuursensor.
Functies en toepassingsgebieden
- Verpompen van bronwater en diepe putten
- Gebruik in warmtepompen
- Industriële toepassingen
- Direct opstarten (DOL) van de motor
- Pompmedium: Water (0-40 °C), optimaal bij 20 °C
Installatie & elektrische gegevens
Installatiedruk
- Maximale omgevingsdruk: 15 bar
- Maximale bedrijfsdruk: 15 bar
- Maximale uitlaatdruk: 7,8 bar
- Type aansluiting: Rp
- Aansluitmaat: 1 1/4 inch
- Diameter motor: 4 inch
- Minimale diameter put: 105 mm
Elektrische gegevens
- Motortype: MS402
- Motorflens: Grundfos
- Nominaal motorvermogen (P2): 0,55 kW
- Benodigd vermogen van de pomp: 0,55 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3 x 380-400-415 V
- Nominale stroom: 2,00 - 2,35 A
- Aanloopstroom: 470-480
- Vermogensfactor (cos phi): 0,60 - 0,70
- Nominale snelheid: ca. 2850 1/min
- Inschakeltype: direct
- Beschermingsklasse: IP68
- Thermische klasse: B
- Kabellengte: 1,7 m (type FLAT-kabel)
Technische parameters
| Karakteristiek | Technische gegevens |
|---|---|
| Basissnelheid (1/min) | 2900 |
| Nominaal debiet (m³/h) | 2 |
| Nominale opvoerhoogte (m) | 52 |
| Asafdichting | Lipafdichting |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, MAROKKO |
| Goedkeuring voor drinkwater | ACS, DM174 |
| ISO-goedkeuringsklasse | ISO 9906:2012 3B |
| Motoruitvoering | T40 |
| Terugslagklep | Ja |
| Aseinde | Gekartelde moer |
Materialen
- Pomp: Roestvast staal EN 1.4301 / AISI 304
- Waaier: Roestvast staal EN 1.4301 / AISI 304
- Motor: Roestvast staal DIN materiaalnr. 1.4301 / AISI 304
Overige informatie
- Minimale efficiëntie-index (MEI): 0,70
- Brutogewicht: 15,6 kg
- Land van herkomst: Denemarken (DK)

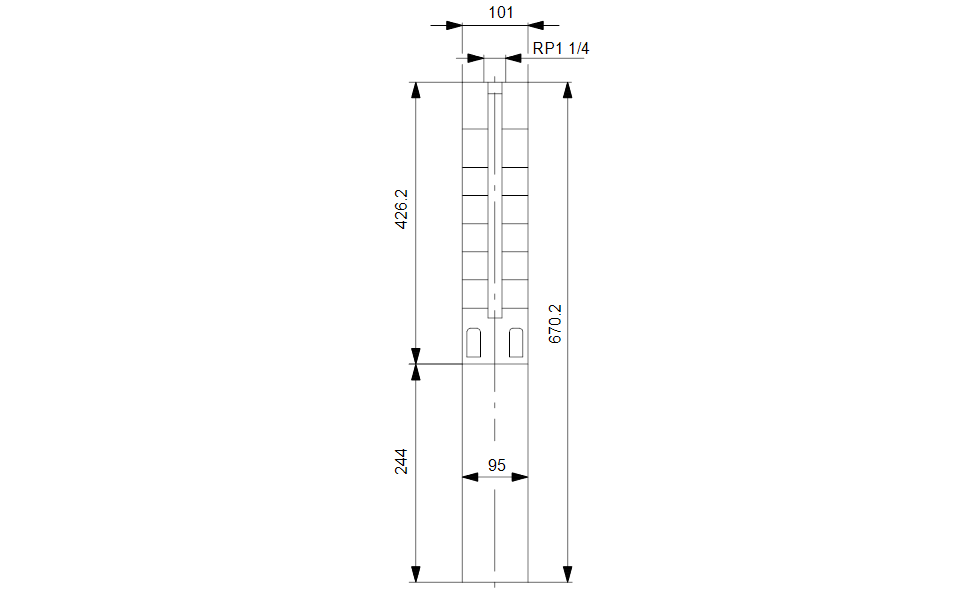

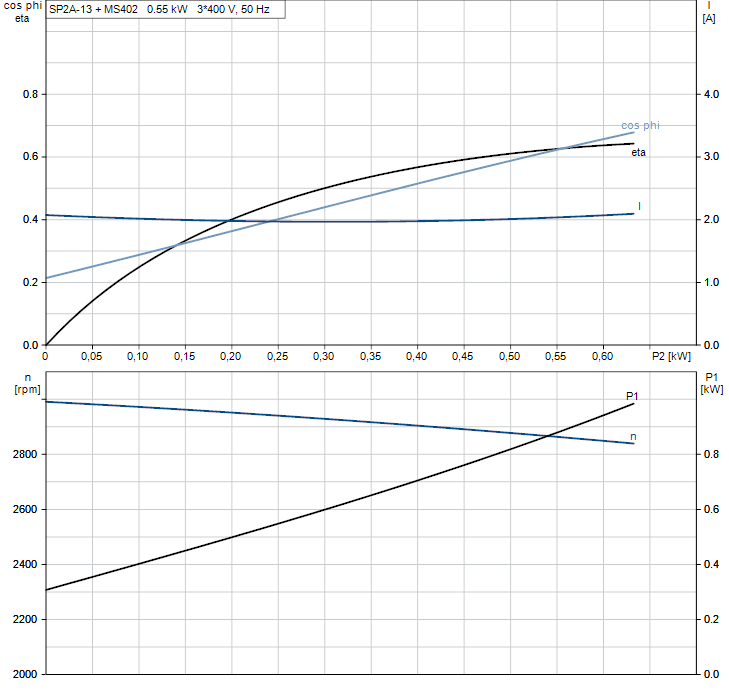

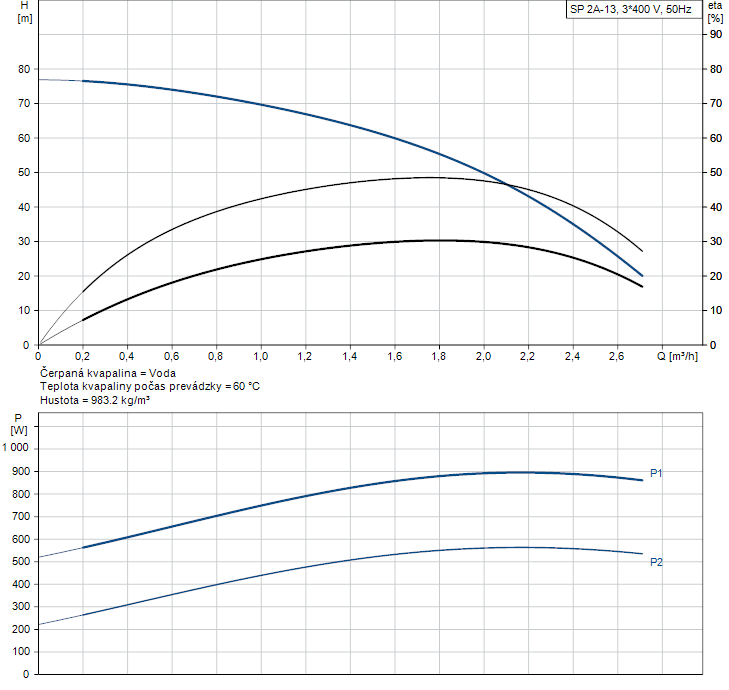

Prestatiecurves & tekening
| Q max maximaal debiet | 45 l/min |
| Spanning | 400 V |
| H max Afvoerhoogte | 78 m |
| P max Maximaal ingangsvermogen | 0,55 kW |
| DN afvoer - diameter | 5/4 '' |
| Kabellengte | 1,7 m |
| Gewicht | 13 kg |
| Diameter pomp | 98 mm |
| Max. werkdruk | 15 bar |
| EAN | 5708601051302 |
| IP | 68 |
| Max. motorstroom | 2,2 A |
| Bestelnummer | 09001K13 |
| Nominale stroomsnelheid | 2 m3/h |
| Nominale verplaatsing | 52 m |
