Grundfos SEV.100.100.75.4.51D - 96047957
Accessoires
Grundfos SEV.100.100.75.4.51D - 96047957

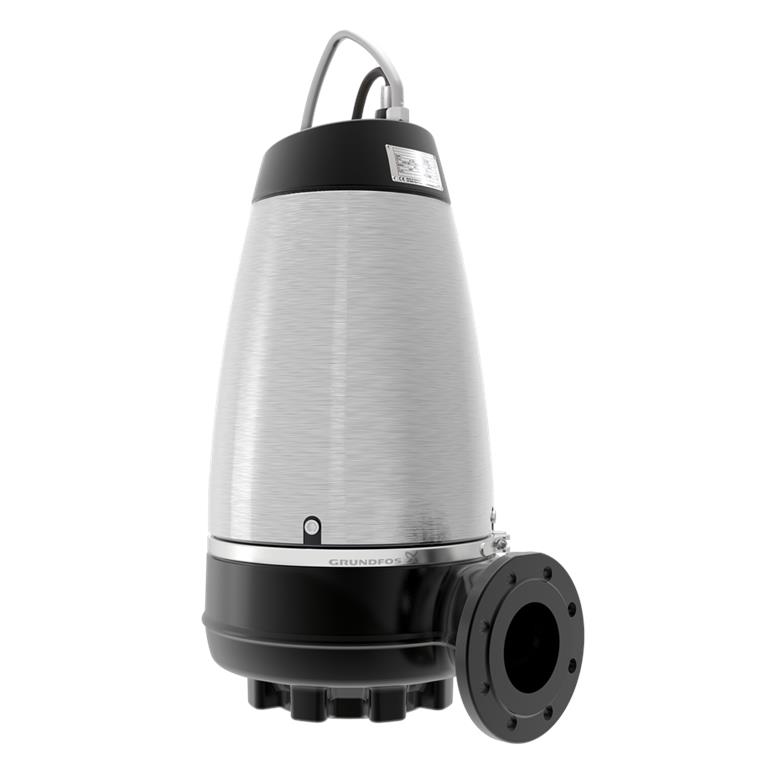

De Grundfos SEV.100.100.75.4.51D slibpomp is een niet-zelfaanzuigende eentraps dompelpomp voor het verpompen van afvalwater, proceswater en onbehandeld ruw afvalwater. De pomp is geschikt voor intermitterend en continu bedrijf.
Dankzij het onderhoudsvrije koelsysteem, dat geen koelvloeistof nodig heeft, is de pomp geschikt voor zowel natte als droge installatie.
Met SuperVortex wervelwaaier met geoptimaliseerd rendement en 100 mm vrije doorlaat. Voor afvalwater met een vastestofgehalte tot 5%.
Met servicevriendelijke roestvrijstalen klemband voor snelle scheiding van motor en hydrauliek - zonder speciaal gereedschap.
De pomp wordt als volgt onderhouden:
Voor eenvoudige installatie van de pomp in de pompas raden we de originele bocht met koppelingsvoet aan - 96090994 - u vindt deze als accessoire bij de pomp.
Type regeling
- Vochtigheidssensor: zonder vochtigheidssensor
- Olie-/watersensor: zonder leksensor
- Temperatuursensor: N
Verpompte vloeistof
- Temperatuurbereik medium: 0 ... 40 °C
- Mediumtemperatuur tijdens bedrijf: 20 °C
Dichtheid: 998,2 kg/m2
Technische gegevens:
- Nominaal debiet: 26,4 l/s
- Maximaal debiet: 40,3 l/s
- Nominale afvoer: 13,4 m
- Waaiertype: SUPER VORTEX
- Maximale deeltjesgrootte: 100 mm
- Maximaal hydraulisch rendement: 48
- Goedkeuringen: 1: EN12050-1
- ISO-goedkeuringsklasse: ISO9906:2012 3B2
- Koelmantel: Y
- Droog/nat installatie: DRY/WET
- Startapparaat: 96090994
Elektrische gegevens
- Opgenomen vermogen P1: 9 kW
- Nominaal vermogen - P2: 7,5 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3x 380 - 415 V
- Spanningstolerantie: +6/-10 %
- Maximaal aantal starts per uur: 20
- Nominale stroom: 17,3 A
- Nominale stroom bij 3/4 lading: 13,4 A
- Nominale stroom bij 1/2 lading: 10,9 A
- Aanloopstroom: 107 A
- Onbelaste stroom: 7,4 A
- Cos phi - arbeidsfactor: 0,79
- Cos phi zonder belasting: 0,12
- Cos phi bij 3/4 belasting: 0,72
- Cos phi bij 1/2 belasting: 0,61
- Nominaal toerental: 1455 1/min
- Startkoppel: 91 Nm
- Motorkoppel: 141 Nm
- Traagheidsmoment: 0,0692 kg/m2
- Motorrendement bij volle belasting: 83,4%
- Motorrendement bij 3/4 belasting: 83,5%
- Motorrendement bij 1/2 belasting: 81,3%
- Motor polen: 4
- Type schakelaar: YD
- Beschermingsklasse: IP68
- Isolatieklasse: F
- Explosieveilig: N
- Motorbeveiliging: thermische schakelaar (bimetaal)
- Thermische beveiliging: intern
- Type aansluitkabel: Lyniflex
- Kabellengte: 10 m
- Netstekker: zonder stekker
Andere kenmerken
- Nettogewicht: 202 kg
- Brutogewicht: 223 kg
Prestatiecurve
Pomptekening
1: Pomp
2: Pomp met startinrichting
| Q max maximaal debiet | 40,3 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 19,5 m |
| P max Maximaal ingangsvermogen | 9 kW |
| DN afvoer - diameter | 100 DN |
| Kabellengte | 10 m |
| Deeltjesdoorvoer | 100 mm |
| EAN | 5700395208740 |
| IP | 68 |
| Max. motorstroom | 17,3 A |
| Bestelnummer | 96047957 |
| Nominale stroomsnelheid | 26,4 l/s |
| Nominale verplaatsing | 13,4 m |
| Explosieveilig ontwerp | N |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos SEV.100.100.40.4.51D - 96047925
Q max: 34,7 l/s Spanning: 400 V H max: 14,1 m P max: 4,9 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 100 mm EAN: 5700395208665 IP: 68 Max. motorstroom: 10 A Bestelnummer: 96047925 Nominale stroomsnelheid: 17 l/s Nominale verplaatsing: 9,1 m Explosieveilig ontwerp: N |
|
Grundfos SEV.100.100.55.4.51D.Q - 97637778
Q max: 37,5 l/s Spanning: 400 V H max: 16,5 m P max: 6,5 kW DN afvoer - diameter: 100 DN Kabellengte: 10 m Deeltjesdoorvoer: 100 mm EAN: 5700310013831 IP: 68 Max. motorstroom: 7,8 A Bestelnummer: 97637778 Nominale stroomsnelheid: 20,5 l/s Nominale verplaatsing: 11,17 m Explosieveilig ontwerp: N |
