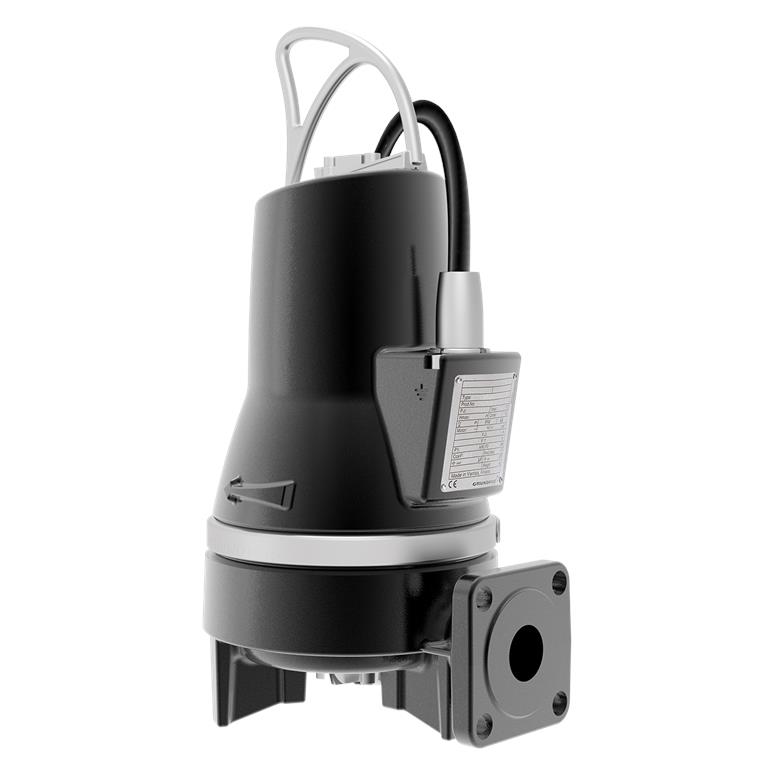

Grundfos SEG.50.31.2.50B (400V) - 99274386
Accessoires
Grundfos SEG.50.31.2.50B (400V) - 99274386
Grundfos SEG pompen zijn dompelpompen met een horizontaal geplaatste persaansluiting. Deze pompen zijn met name geschikt voor het onder druk verpompen van afvalwater uit toiletten. De SEG pompen zijn uitgerust met een snij-inrichting die ervoor zorgt dat potentieel destructieve vaste verontreinigingen worden vermalen tot kleine stukjes die gemakkelijk kunnen worden afgevoerd, zelfs door leidingen met een relatief kleine diameter.
Het inwendige oppervlak van deze pompen is glad en mogelijke verstopping wordt voorkomen.
Het basismateriaal van de beschreven pompen is gietijzer. De klem die zorgt voor een stevige verbinding tussen de pomp en de motor is gemaakt van roestvrij staal. Deze verbinding tussen de pomp en de motor voorkomt corrosie en vergemakkelijkt ook het onderhoud van de pomp.
In de voedingskabel van de pomp zitten draden voor thermische sensoren die in de wikkeling van de motor zijn ingebouwd.
De kabelaansluiting is voorzien van een speciale, volledig afgedichte gaffel. De afdichting van de kabelvork voorkomt dat er vocht via de kabel de motor binnendringt vanuit de pomp in geval van breuk van de isolatie of onzorgvuldig gebruik van de kabel.
De pomp moet worden aangesloten op de besturingseenheid.
Voor installatie in het pompstation raden we een Grundfos startapparaat aan:
Als je de Grundfos SEG vrijstaand wilt monteren, dan is het verplicht om een set voeten aan te schaffen:
U vindt deze producten bij de accessoires.
Technische parameters
- Max. 8,61 l/sec.
- Max. 23.8 m
- Waaiertype: Snijdend apparaat
- Afdichting: SiC/SiC
- Goedkeuring: PA-I
- Tolerantie kromming: ISO9906:2012 3B2
Materialen
- Pomphuis: grijs Latina EN1561 EN-GJL-200
- Waaier: Gietijzer EN1561 EN-GJL-200
Installatie
- t max omgeving: 40°C
- Maximale werkdruk: 6 bar
- Standaard flens: DIN
- Aansluiting: DN 50
- Uitlaat: DN 50
- Drukwaarde: PN 10
- Max. Druk PN 10 Installatiedruk. Diepte: 7 m
- Installatie droog/nat: SUBMERGED
- Automatische koppeling: 97695874
Vloeistof
- Temperatuurbereik vloeistof: 0..40 °C
- Dichtheid: 998,2 kg/m3
Elektrische gegevens
- P1: 3,7 kW
- P2: 3,1 kW
- f: 50 Hz
- U: 3 x 400-415 V
- Spanningstolerantie: +6/-10%
- Max. 30
- Nominale elektrische stroom: 7 A
- Opstartstroom: 43 A
- Cos phi - vermogensfactor: 0,86
- Cos phi - vermogensfactor 3/4 belasting: 0,81
- Cos phi - vermogensfactor 1/2 belasting: 0,71
- n: 2900 tpm
- Traagheidsmoment: 0,01 kg/m2
- Eta 1/1: 84%
- Eta 3/4: 82%
- Eta 1/2: 79%
- Aantal polen: 2
- Type schakeling: directe schakeling
- IP-bescherming: IP68
- Isolatie: F
- Explosieveilige uitvoering: nee
- Motorbeveiliging: temperatuurschakelaar
- Temperatuurbeveiliging: extern
- Kabellengte: 10 m
- Type kabel: 07RN8-F
- Kabelafsluiting: geen stekker
Besturingseenheden
- Besturingskast: niet inbegrepen
- Extra I/O: Extern
- Vochtigheidssensor: geen vochtigheidssensoren
- AUTOADAPT: nee
Overige
- Nettogewicht: 71,3 kg
Pomp kromming
Afmetingen pomp
1. pomp
2: pomp met verlengde poten
3: pomp met trekker
| Q max maximaal debiet | 8,61 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 23,8 m |
| P max Maximaal ingangsvermogen | 3,7 kW |
| DN afvoer - diameter | DN 50 |
| Kabellengte | 10 m |
| Max. temperatuur van verpompte vloeistof | +40 °C |
| Max. werkdruk | 6 bar |
| EAN | 5713826395810 |
| Max. diepgang motor | 7 m |
| IP | 68 |
| Max. motorstroom | 7 A |
| Bestelnummer | 99274386 |
| Explosieveilig ontwerp | N |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos SEG.50.26.2.50B (400V) - 99274384
Q max: 7,78 l/s Spanning: 400 V H max: 21,3 m P max: 3,2 kW DN afvoer - diameter: DN 50 Kabellengte: 10 m Max. temperatuur van verpompte vloeistof: +40 °C Max. werkdruk: 6 bar EAN: 5713826395599 Max. diepgang motor: 7 m IP: 68 Max. motorstroom: 6 A Bestelnummer: 99274384 Explosieveilig ontwerp: N |
|
Grundfos SEG.50.40.2.50B (400V) - 99274388
Q max: 10,3 l/s Spanning: 400 V H max: 26,8 m P max: 4,9 kW DN afvoer - diameter: DN 50 Kabellengte: 10 m Max. temperatuur van verpompte vloeistof: +40 °C Max. werkdruk: 6 bar EAN: 5713826395834 Max. diepgang motor: 7 m IP: 68 Max. motorstroom: 8 A Bestelnummer: 99274388 Explosieveilig ontwerp: N |
