Grundfos SEG.40.12.E.2.1.502 (230V) - Autoadapt / 96878509
Accessoires

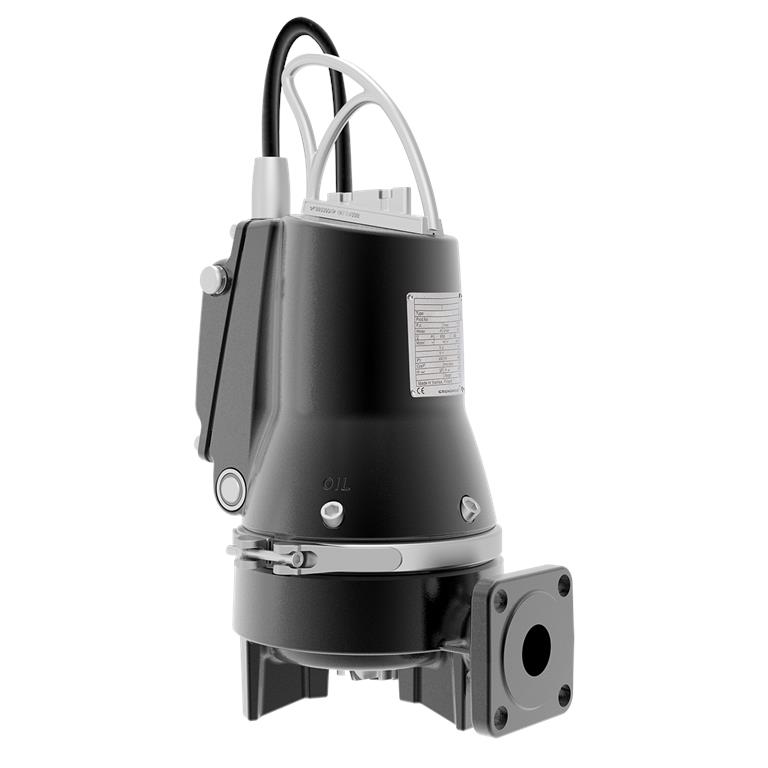

Grundfos afvalwaterpomp met snij-inrichting SEG.40.12.E.2.1.502 (230V) - Autoadapt / ... 96878509
De SEG AUTOADAPT pompen met snij-inrichting van Grundfos zijn niet-zelfaanzuigende eentraps dompelbare motorpompen met horizontale uitloop, speciaal ontworpen voor het verpompen van fecaliënhoudend afvalwater. De pomp is uitgerust met een geharde, verstoppingsbestendige snij-inrichting die vaste deeltjes in het afvalwater vermaalt en daardoor geschikt is voor het onder druk lozen van afvalwater door leidingen met een relatief kleine doorsnede. SEG-afvalwaterpompen zijn ideaal voor gebruik in dunbevolkte gebieden waar geen zwaartekrachtsystemen voor afvalwater bestaan. Voorbeelden zijn dorpen, boerderijen en gebieden met grote hoogteverschillen waar een druksysteem voordelig is. De pomp is verkrijgbaar voor twee soorten installaties:
|
De pomp is gemaakt van uiterst duurzame en resistente materialen zoals grijs gietijzer of roestvrij staal. Deze materialen garanderen een betrouwbare werking. Gladde oppervlakken voorkomen de aanhechting van vuil. Een corrosiebestendige roestvrijstalen klemband bevestigt de motor aan het pomphuis en maakt eenvoudig onderhoud van de pomp mogelijk. Met het SmartTrim-systeem kan de hydrauliek eenvoudig worden afgesteld voor maximale efficiëntie tijdens de hele levensduur van de pomp. De SEG AUTOADAPT-versie is al uitgerust met besturingseenheid, sensoren en motorbeveiliging. Hij hoeft alleen op het lichtnet te worden aangesloten. AUTOADAPT maakt externe sensoren, schakelaars en kabels in de verzamelput overbodig en combineert alle sensoren in één pomp die zich automatisch aanpast aan de dynamische omstandigheden in de verzamelput. Dit vereenvoudigt de installatie, inbedrijfstelling en bediening en verhoogt de betrouwbaarheid. Kenmerken van de AUTOADAPT-functie:
|
Serie helpt energiekosten te verlagen en stilstandkosten te minimaliseren. Dit leidt tot maximale prestaties over de gehele levensduur.
Met de Grundfos SEG AUTOADAPT rioolwaterpomp zitten de hersenen en de kracht van een compleet pompsysteem in één pomp. De pomp heeft geen extra besturingseenheden nodig, hij kan alles volledig zelf corrigeren en regelen.
Voor installatie in het pompstation raden we de Grundfos aansluitvoetbocht aan:
Als je de Grundfos SEG pomp als vrijstaande pomp wilt installeren, is de aanschaf van een set voetplaten verplicht:
Technische parameters
- Max. 4,17 l/sec.
- Max. 20,7 m
- Type waaier.
- Afdichting: SiC/SiC
- Tolerantie kromming: ISO9906:2012 3B2
Materialen:
- Pomphuis: gietijzer EN1561 EN-GJL-200
- Waaier: Gietijzer EN1561 EN-GJL-200
Installatie
- t max. omgevingstemperatuur: 40 °C
- Maximale werkdruk: 6 bar
- Standaard flens: DIN
- Aansluiting: DN 40/50
- Drukuitlaat: DN 40
- Drukwaarde: PN 10
- Max. PN 10 Drukwaarde: PN 10
- Installatiedruk. Diepte: 7 m
- Droge/natte installatie: nat
- Automatische koppeling: 96076063
Temperatuurbereik vloeistof
- Temperatuurbereik vloeistof: 0..40 °C
- Dichtheid: 998,2 kg/m3
Elektrische gegevens
- P1: 1,6 kW
- P2: 1,2 kW
- f: 50 Hz
- U: 1 x 230 V
- Spanningstolerantie: +6/-10 %
- Max. Max. Aantal starts per uur: 30
- Nominale elektrische stroom: 8 A
- Elektrische inschakelstroom: 38 A
- Cos phi - vermogensfactor: 0,99
- Cos phi - vermogensfactor 3/4 belasting: 0,99
- Cos phi - vermogensfactor 1/2-belasting: 0,97
- n: 2820 tpm
- Traagheidsmoment: 0,0038 kg/m2
- Eta 1/1: 73 %.
- Eta 3/4: 71 %.
- Eta 1/2: 65
- Aantal polen: 2
- Type schakeling: directe schakeling
- IP-bescherming: IP68
- Isolatie: F
- Explosieveilige uitvoering: nee
- Motorbeveiliging: temperatuurschakelaar
- Temperatuurbeveiliging: extern
- Kabellengte: 10 m
- Type kabel: 07RN8-F
- Kabelafsluiting: zonder stekker
Besturingseenheden
- Besturingskast: niet inbegrepen
- Extra in-/uitgangen: intern
- Vochtigheidssensor: geen vochtigheidssensoren
- AUTOADAPT: Ja
Extra functies
- Nettogewicht: 49,5 kg
Pomp kromming
Pompafmetingen
1: Pomp met starter
2: Pomp zonder en met verlengde poten
| Q max maximaal debiet | 4,72 l/s |
| Spanning | 230 V |
| H max Afvoerhoogte | 20,5 m |
| P max Maximaal ingangsvermogen | 1,6 kW |
| DN afvoer - diameter | DN 40 |
| Kabellengte | 10 m |
| EAN | 5700312551218 |
| Max. motorstroom | 8 A |
| Bestelnummer | 96878509 |
| Explosieveilig ontwerp | N |
| AutoAdapt | Autoadapt |
