CU 302
De CU 302 is een geavanceerd besturingssysteem ontworpen om SQE dompelpompen te bewaken en te besturen, ideaal voor constante druktoepassingen in huishoudelijke watersystemen. Dankzij de eenvoudige gebruikersinterface en geïntegreerde Bluetooth-module kan het systeem eenvoudig worden geïnstalleerd en geconfigureerd via de Grundfos GO app.
Functies en kenmerken
- Plug-and-pump oplossing vooraf geconfigureerd voor constante druk, klaar voor onmiddellijk gebruik.
- Meerdere regelmodi voor verschillende toepassingen, configureerbaar via de Grundfos GO app.
- Communicatie met de pomp via Powerline, zonder extra kabels.
- Bewaking op afstand mogelijk via WiFi, GENIbus of Modbus via Grundfos Connect of andere SCADA-systemen.
- Weergave van systeemstatus, alarmen en waarschuwingen direct op het bedieningsdisplay.
- Configureerbare in- en uitgangen voor flexibele regeling.
- Gedetailleerde bedrijfs- en geschiedenislogboeken inclusief bedrijfstijd, aantal trips, energieverbruik en transporthoeveelheid (als debietmeter is aangesloten).
Installatie en gebruik
De CU 302 wordt eenvoudig geïnstalleerd aan de muur in de buurt van de dompelpomp. De voeding en de pomp worden rechtstreeks aangesloten via de besturingseenheid, zonder dat er extra kabels nodig zijn voor de communicatie, dankzij de Powerline-technologie. Een Bluetooth-module zorgt voor naadloze instelling en bewaking via de Grundfos GO app, zodat installateurs de systeemprestaties efficiënt kunnen aanpassen en eventuele storingen kunnen diagnosticeren.
Technische parameters
| Productaanduiding | CU 302 |
|---|
| Productnummer | 92799797 |
|---|
| EAN-nummer | 5715119769131 |
|---|
| Goedkeuringen | CE, EAC, RCM, UKCA |
|---|
| Kabel stekker ingang | 2x PG11 + 2x PG21 |
|---|
| Materiaal schakelbord | Kunststof |
|---|
| Omgevingstemperatuur | -20°C tot 50°C |
|---|
| Relatieve vochtigheid | 5% tot 95% |
|---|
| Montage op schakelbord | Wandmontage |
|---|
| Aardaansluiting | PE |
|---|
| Netfrequentie | 50/60 Hz |
|---|
| Nominale spanning | 1 x 90-240 V |
|---|
| Nominale stroom | 12.5 A |
|---|
| Beschermingsgraad volgens IEC 34-5 | IP55 |
|---|
| Noodstopzekeringen | 16 A |
|---|
| IEC-batterijcode | CR2032 |
|---|
| Batterij chemie | Lithium (LITHIUM) |
|---|
| Type besturing | Zonder druksensor |
|---|
| Nettogewicht | 1,24 kg |
|---|
| Brutogewicht | 1.51 kg |
|---|
| Volume verpakking | 0.006 m³ |
|---|
| Totale hoogte | 160 mm |
|---|
| Totale breedte | 232 mm |
|---|
| Land van herkomst | Thailand (TH) |
|---|
| Douanetariefnummer | 85044095 |
|---|
Tekeningen en diagrammen

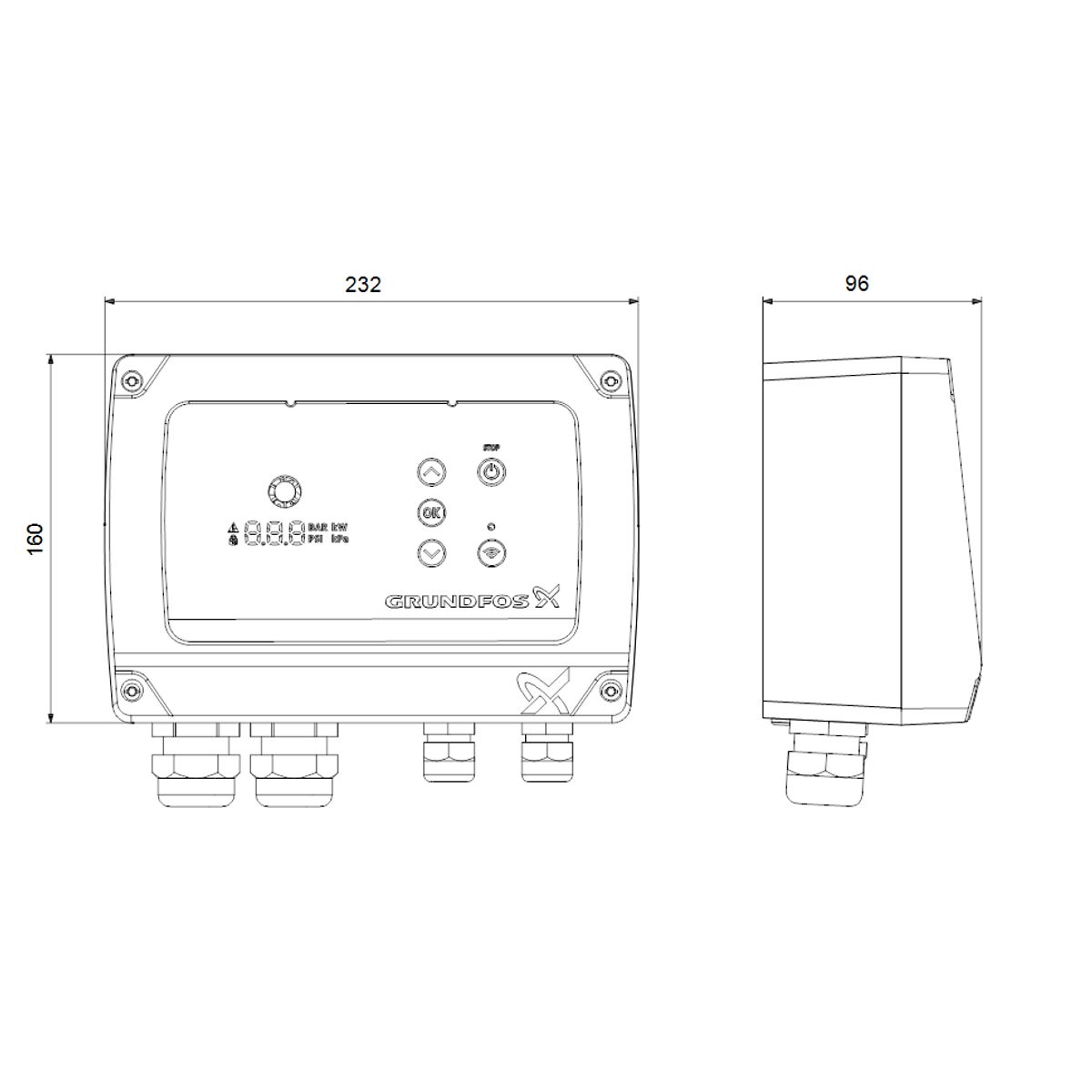

Technische tekening CU 302
Elektrisch schema van CU 302
