Grundfos Multilift slibpompstation MSS.11.1.2 230V
Belangrijkste kenmerken

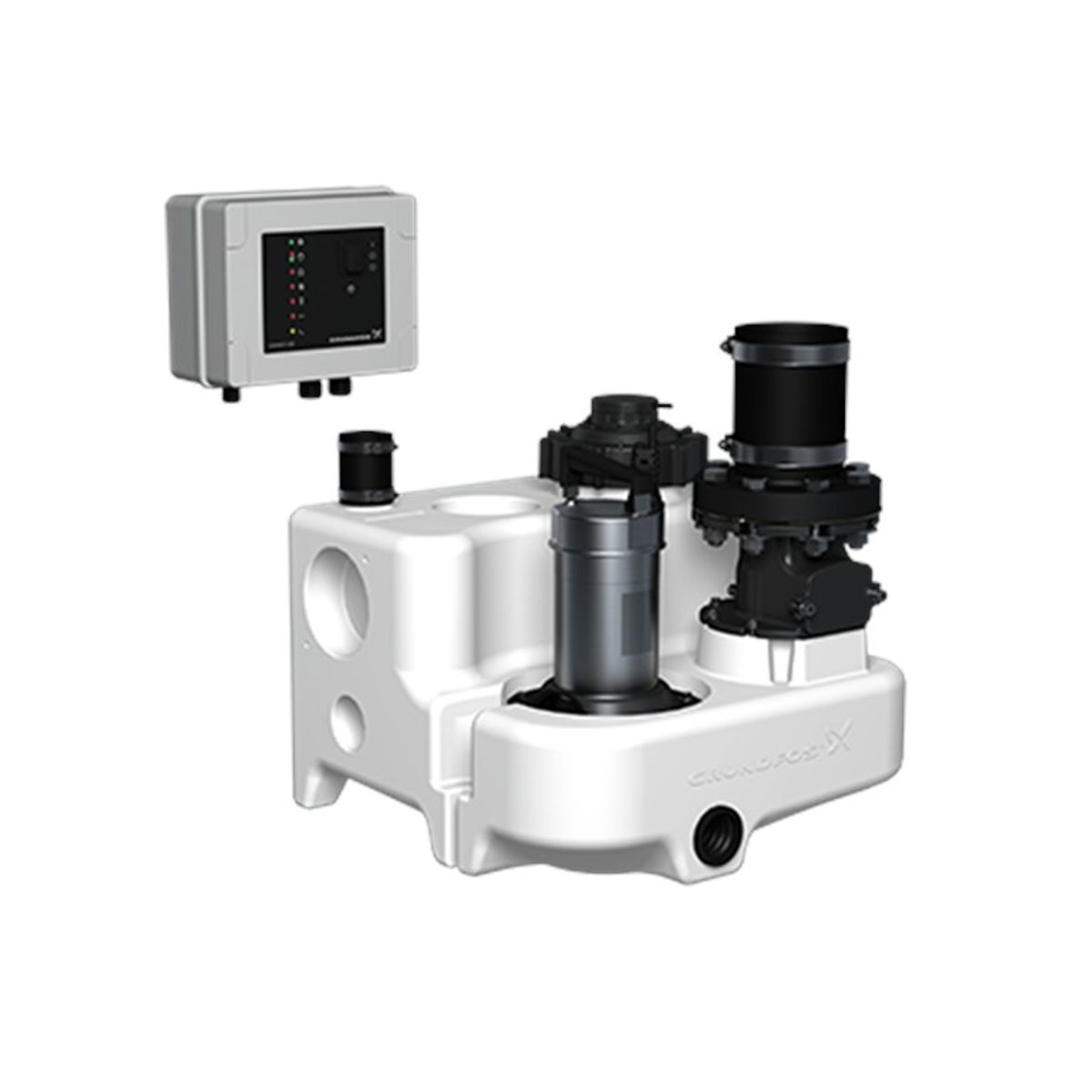

Het Grundfos Multilift MSS.11.1.2 slibpompstation is een overstroombare fecaliënopvoerinstallatie van hoge kwaliteit, ontworpen voor efficiënte en betrouwbare afvoer van afvalwater. Het beschikt over meerdere inlaten met instelbare hoogte en intelligente microprocessorbesturing met LED-display.
- Inlaathoogte instelbaar op 180 of 250 mm, plus 5 extra inlaten in DN 50 en DN 100
- Compacte terugslagklep geïntegreerd in de verzameltank, optioneel zonder
- Vortexwaaier garandeert efficiënt verpompen van zelfs grote deeltjes tot 40 mm
- Robuust polyethyleen opvangreservoir, slagvast, rotbestendig, gasdicht en geurdicht
- Microprocessorbesturing LC220 met talrijke veiligheids- en bewakingsfuncties
Technische parameters
| Parameter | Waarde |
|---|---|
| Pompsnelheid | 2760 1/min |
| Nominaal debiet | 5,5 l/s |
| Maximaal debiet | 8,61 l/s |
| Nominale afvoercapaciteit bij 5,5 l/s | 4.1 m |
| Type waaier | VORTEX |
| Maximale deeltjesgrootte | 40 mm |
| Goedkeuringen | CE, EAC, CN ROHS, MORO, UKCA, SEPRO |
| Type terugslagklep | Klep |
| Pompdeksel | Composietmateriaal |
| Tank | LDPE (polyethyleen met lage dichtheid) |
| Pakking | NBR |
| Omgevingstemperatuur | 0 .. 40 °C |
| Type uitlaataansluiting | DIN |
| Maat drukaansluiting | DN 80 |
| Nominale drukfase | PN 6 |
| Temperatuurbereik medium | 0 .. 40 °C |
| Dichtheid medium | 998,2 kg/m³ |
| Opgenomen vermogen P1 | 1,7 kW |
| Nominaal motorvermogen P2 | 1,1 kW |
| Netfrequentie | 50 Hz |
| Nominale spanning | 1 x 230 V |
| Spanningstolerantie | +10/-6 % |
| Max. Aantal starts per uur | 60 |
| Nominale stroom | 8 A |
| Cos phi - vermogensfactor | 0.95 |
| Bedrijfscondensator | 20 µF |
| Motorpolen | 2 |
| Inschakelmodus | Direct |
| Beschermingsklasse (IEC 34-5) | IP68 |
| Isolatieklasse (IEC 85) | F |
| Explosiebeschermingsnorm | KLIXON |
| Kabellengte | 1.5 m |
| Stekker | SCHUKO |
| Totale inhoud van de container | 44 l |
| Volume opvangbak met 180 mm toevoer | 20 l |
| Volume opvangtank met inloopopening 250 mm | 28 l |
| Nettogewicht | 27,4 kg |
| Brutogewicht | 38,1 kg |
| Land van herkomst | Duitsland (DE) |
| Douanetariefnummer | 84137021 |
| Vergunningen | WEEE |
Beschrijving en gebruiksvoordelen
De Grundfos Multilift MSS.11.1.2 unit is ontworpen voor betrouwbaar en efficiënt verpompen van slibwater en fecaliën in huizen, kleine gebouwen of industriële faciliteiten waar zelflozende drainage niet mogelijk is. Met meerdere inlaten en verstelbare hoogte kan de unit flexibel worden aangepast aan verschillende installatieomstandigheden.
De robuuste constructie van de tank van duurzaam LDPE-materiaal garandeert weerstand tegen schokken, chemicaliën en geuren. De speciaal gevormde bodem minimaliseert restwater en bezinksel, wat het onderhoud vermindert en de algehele hygiënische werking verbetert.
Met de vortexwaaier van het VORTEX-type kunnen grotere vaste stoffen tot 40 mm worden verwerkt, waardoor het risico op verstopping afneemt en het pompstation minder vaak hoeft te worden gereinigd.
De LC220 regeleenheid biedt complete bewakings- en beveiligingsfuncties, waaronder storingssignalering, droogloopbeveiliging, motortemperatuurbewaking en de mogelijkheid om diverse externe niveausensoren aan te sluiten. De aan de wand gemonteerde besturingseenheid met IP56-bescherming maakt eenvoudige toegang en bediening mogelijk.
Materialen
- Pomphuis: composietmateriaal
- Verzameltank: LDPE - polyethyleen met lage dichtheid, duurzaam, gas- en geurdicht
- Afdichting: NBR, voor betrouwbare lekdichtheid en lange levensduur
Installatie en bediening
De eenheid is ontworpen voor gebruik in normale omgevingen met een temperatuurbereik van 0 tot 40 °C. De persaansluiting voldoet aan de DIN-normen, de drukaansluitmaat is DN 80 en de drukbestendigheid is PN 6.
Voor een eenvoudige en veilige werking wordt een automatische regeling gebruikt op basis van het gemeten niveau en de druk. De besturingseenheid heeft antiblokkeerfuncties, akoestische storingsindicatie en testbedrijf na 24 uur uitschakelen, waardoor de duurzaamheid en betrouwbaarheid van het systeem op lange termijn gegarandeerd zijn.
Technische tekeningen
Karakteristieke curven
| Q max maximaal debiet | 8,61 l/s |
| Spanning | 230 V |
| H max Afvoerhoogte | 10.2 m |
| P max Maximaal ingangsvermogen | 1,1 kW |
| DN afvoer - diameter | DN 80 |
| Kabellengte | 1,5 m |
| Deeltjesdoorvoer | 40 mm |
| Gewicht | 38 kg |
| Max. temperatuur van verpompte vloeistof | 40 °C |
| Container volume | 44 l |
| Max. werkdruk | 6 bar |
| EAN | 5710626080458 |
| IP | 68 |
| Max. motorstroom | 8 A |
| Nuttig containervolume | 28 l |
| Bestelnummer | 97901037 |
| Nominale stroomsnelheid | 5,5 l/s |
| Nominale verplaatsing | 4,1 m |
