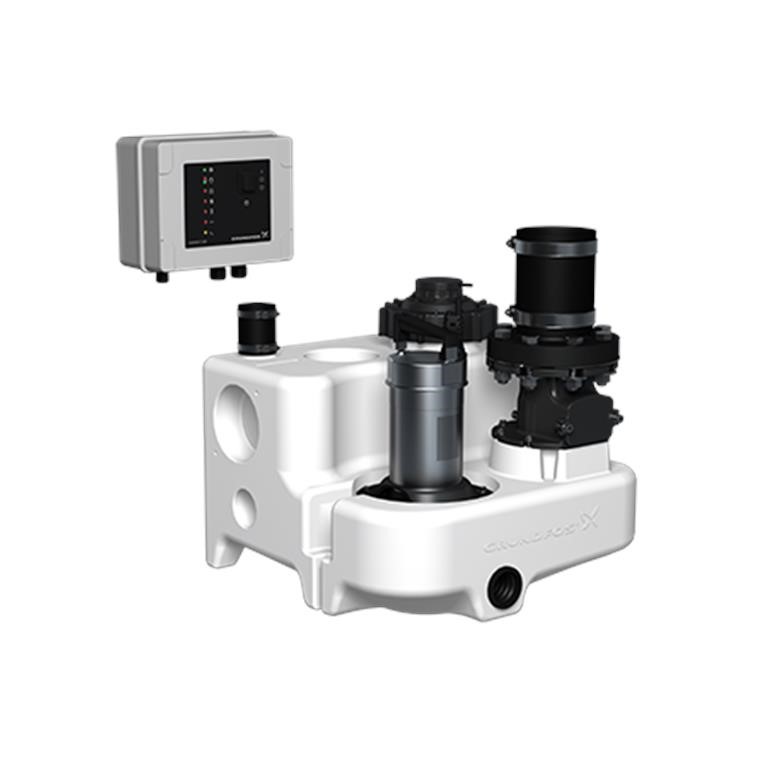

Grundfos Multilift Opvoerpompstation MSS.11.3.2 400V - 97901027
Grundfos Multiliftpompstation MSS.11.3.2 400V voor afvalwater- 97901027
Overstroombare afvalwaterpompinstallatie met twee instelbare toevoerhoogten van 180 of 250 mm en 5 extra toevoeren aan de zijkanten van de tank in DN50 en DN100, klaar voor installatie met een slibdompelpomp. Verzameltank met compacte terugslagklep en optioneel zonder, microprocessorbesturing met LED-display inclusief netsnoer en stekker.
Opvangtank: slag- en breukvast, gas- en geurdicht polyethyleen. Speciale schuine tankbodem om het volume aan restwater en sediment te minimaliseren, totaal volume 44 l.
Uitloop: geflensd overgangsstuk van composiet bestaande uit flens 80 met DN100 pijpmof en DN100 flexibel verbindingsstuk evenals 2 pijpklemmen inclusief alle schroeven en pakkingen voor drijfvermogenbeveiliging, aansluiting van toevoer- en persleiding in DN100.
Pomp: Verticaal, eentraps en onderdompelbaar, beschermingsgraad IP68. Blokconstructie met onderhoudsvrije mechanische afdichting en olieafsluitkamer met oliebad van fysiologisch onschadelijke speciale olie. Motor met ingebouwde contacten voor wikkelingsbeveiliging.
Besturingssysteem: Contactloze piëzoresistieve druksensor als insteekmodule in het regelsysteem, elektronisch bewaakt, millimeterprecieze niveaumeter, blokkeer- en verstoppingsbestendig, geen bewegende delen in het afvalwater, vochtafscheider in de buiskop en onderhoudsvrije grootformaat geboute tankaansluiting.
Volledig elektronische, vooraf geconfigureerde besturingseenheid om de dompelmotorpomp te besturen en te beschermen, drukknopbesturing met motorbeveiligingsrelais, besturingskaart met LED voor statusweergave.
- Visuele weergave van werking en storing, hoogwater-, net- en sensorfout en fasevolgordefout.
- Inschakelhoogte-instelling door middel van een tuimelschakelaar
- Bedrijfsschakelaar H - 0 - A
- Akoestisch signaal bij storing
- Storingsmeldingen
- Inschakelen van de pomp via de druksensor
- Looptijdbewaking en droogloopbeveiliging
Technische gegevens
- Motorsnelheid: 2785 1/min
- Nominaal debiet: 5,5 l/s
- Maximaal debiet: 9,17 l/s
- Nominale afvoerhoogte: 4,8 m
- H max: 10,7 m
- Waaiertype: VORTEX
- Maximale deeltjesgrootte: 40 mm
- Goedkeuringen: CE, EAC, CN, ROHS, MORO, UKCA, SEPRO
- CE-goedkeuring: Y
- Terugslagklep: J
Materialen:
- Behuizing: Composietmateriaal LDPE kunststof
- Pakking: NBR
Installatie:
- Omgevingstemperatuur: 0 ... 40 °C
- Type uitlaataansluiting: DIN
- Aansluitmaat druk: DN 80
- Nominale druk: PN 6
Elektrische gegevens:
- Opgenomen vermogen P1: 1,8 kW
- Nominaal motorvermogen P2: 1,1 kW
- Netfrequentie: 50 Hz
- Nominale spanning: 3 x 400 V
- Max. 60 starts per uur
- Nominale stroom: 3,1 A
- Cos-phi factor: 0,85
- Motorpolen: 2
- Type schakeling: Direct
- Beschermingsklasse: IP68
- Isolatieklasse: F
- Motorbescherming: KLIXON
- Kabellengte: 1,5 m
- Lengte motorkabel: 4 m
- Type kabel: H07RN-F
Type besturingseenheid:
- LC220 Type.
Tank:
- Totale inhoud: 440 liter
- Werkelijk totaal volume met 180 mm toevoer: 20 liter
- Werkelijk totaal volume met 250 mm toevoer: 28 liter
Overige: Gewicht: 1,5 l., 2,5 l., 3,5 l:
- Brutogewicht: 39,4 kg
- Land van herkomst: DE

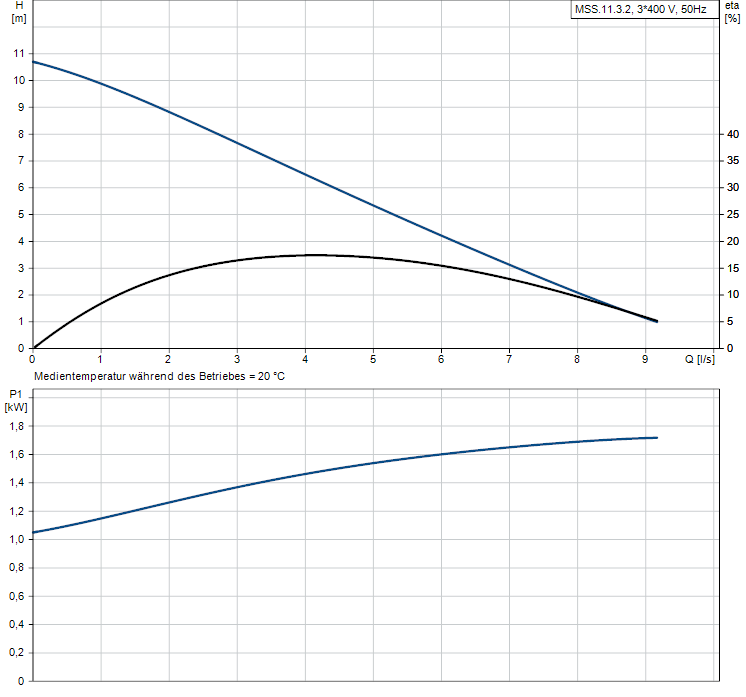

Prestatiecurve

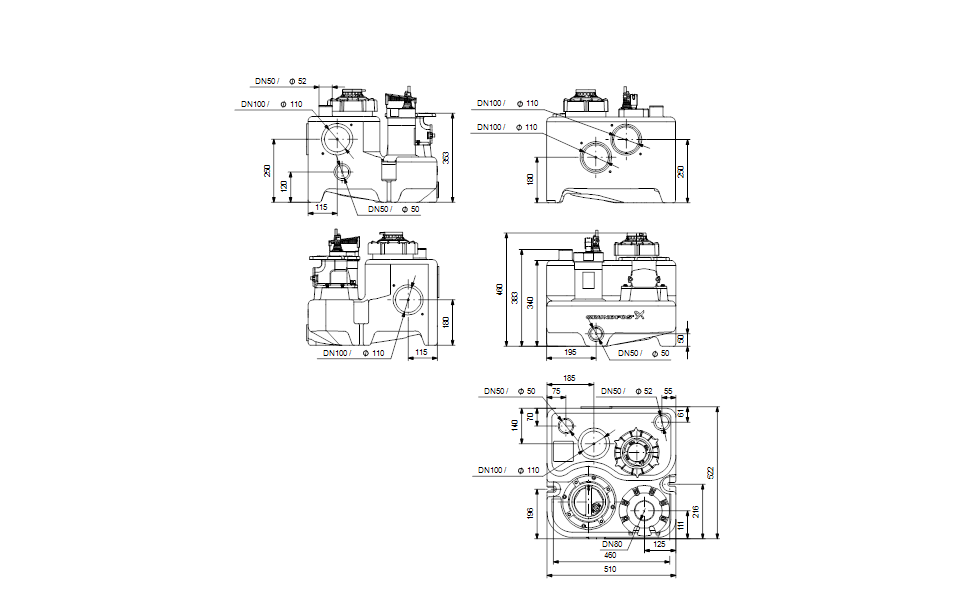

Tekening

| Q max maximaal debiet | 9,17 l/s |
| Spanning | 400 V |
| H max Afvoerhoogte | 10,7 m |
| P max Maximaal ingangsvermogen | 1,2 kW |
| DN afvoer - diameter | DN 100 |
| Kabellengte | 4 m |
| Max. temperatuur van verpompte vloeistof | 40 °C |
| Container volume | 44 l |
| EAN | 5710626080571 |
| Max. motorstroom | 3,1 A |
| Bestelnummer | 97901027 |
| Nominale stroomsnelheid | 5,5 l/s |
| Nominale verplaatsing | 4,8 m |
