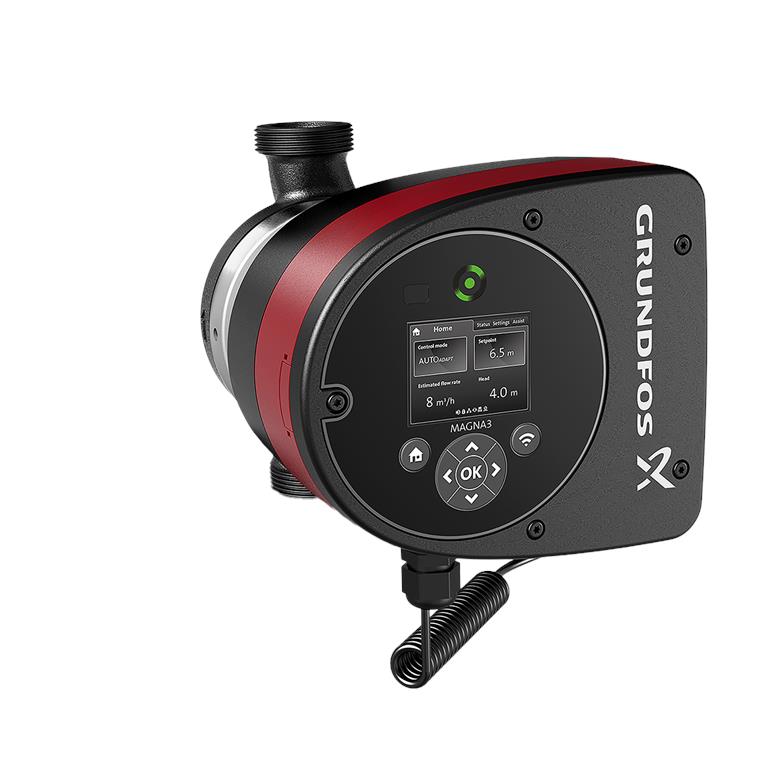

Verwarmingspomp Grundfos Magna3 25-120 / 180mm - PN10 / 97924627
Verwarmingspomp Grundfos Magna3 25-120 / 180mm - PN10 / 97924627
Overzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Voordelen van de Grundfos Magna3
- Uitstekende energie-efficiëntie: Dankzij geavanceerde motortechnologie garandeert de Magna3 een bijzonder laag stroomverbruik. Hij past zijn snelheid automatisch aan de actuele vraag aan en minimaliseert zo het energieverbruik. Deze intelligente technologie levert een aanzienlijke bijdrage aan het verlagen van de bedrijfskosten.
- Eenvoudige installatie en bediening: Magna3 circulatiepompen zijn ontworpen voor een snelle en eenvoudige installatie. Het LCD-display maakt een eenvoudige en intuïtieve bediening en instelling van de pomp mogelijk.
- Intelligente besturing en aanpassing: De pomp werkt met geavanceerde besturingsmodi die naar wens kunnen worden aangepast. AUTOADAPT herkent automatisch het optimale werkpunt en zorgt voor maximaal comfort en efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: Het robuuste ontwerp en de hoogwaardige materialen zorgen voor een lange levensduur. Geïntegreerde beveiligingsfuncties zoals droogloopbeveiliging en oververhittingsbeveiliging garanderen een veilige werking en verminderen het risico op storingen.
- Onderhoudsgemak: Dankzij geavanceerde diagnosefuncties kunnen storingsbronnen vroegtijdig worden opgespoord. De pomp geeft gedetailleerde informatie over de bedrijfsstatus, waardoor onderhoud en probleemoplossing eenvoudiger worden.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor gebruik in commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: voor een betrouwbare werking van koelcircuits in commerciële en industriële toepassingen
- Stadsverwarmingssystemen: Transmissie van stadsverwarming en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤ 0,20 - BEST IN CLASS
Functies
Zeer efficiënte EC-technologie met permanente magneetmotor
- Energie-efficiëntie-index (EEI) ≤ 0,17
- Regelmodi: constante druk / vaste snelheid / proportionele druk / constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen volgens EnEV bij levering inbegrepen
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op het gebouwbeheersysteem via optionele insteekmodules in de aansluitkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2xDO / 3xDI / 1xAI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische parameters
| Nominaal debiet | 5,56 m³/h |
|---|---|
| Nominale opvoerhoogte | 7,469 m |
| Maximale opvoerhoogte | 120 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0..40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | G |
| Aansluitmaat | 1 1/2 inch |
| Nominale druk | PN10 |
| Lengte installatie | 180 mm |
| Temperatuurbereik media | -10 .. 110 °C |
| Temperatuurbereik tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Maximaal opgenomen vermogen | 185 W |
| P1 min. | 9 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,09 A |
| Maximaal stroomverbruik | 1,56 A |
| Max. Max. snelheid | 4980 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0,18 |
| Nettogewicht | 5,11 kg |
| Bruto gewicht | 5,85 kg |
Materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis (alternatief): ASTM A48-250B
- Waaiermateriaal: Composietmateriaal
Verpompte vloeistof
- Temperatuurbereik medium: -10 ... 110 °C
- Temperatuur medium tijdens bedrijf: 60 °C
- Dichtheid: 983,2 kg/m³

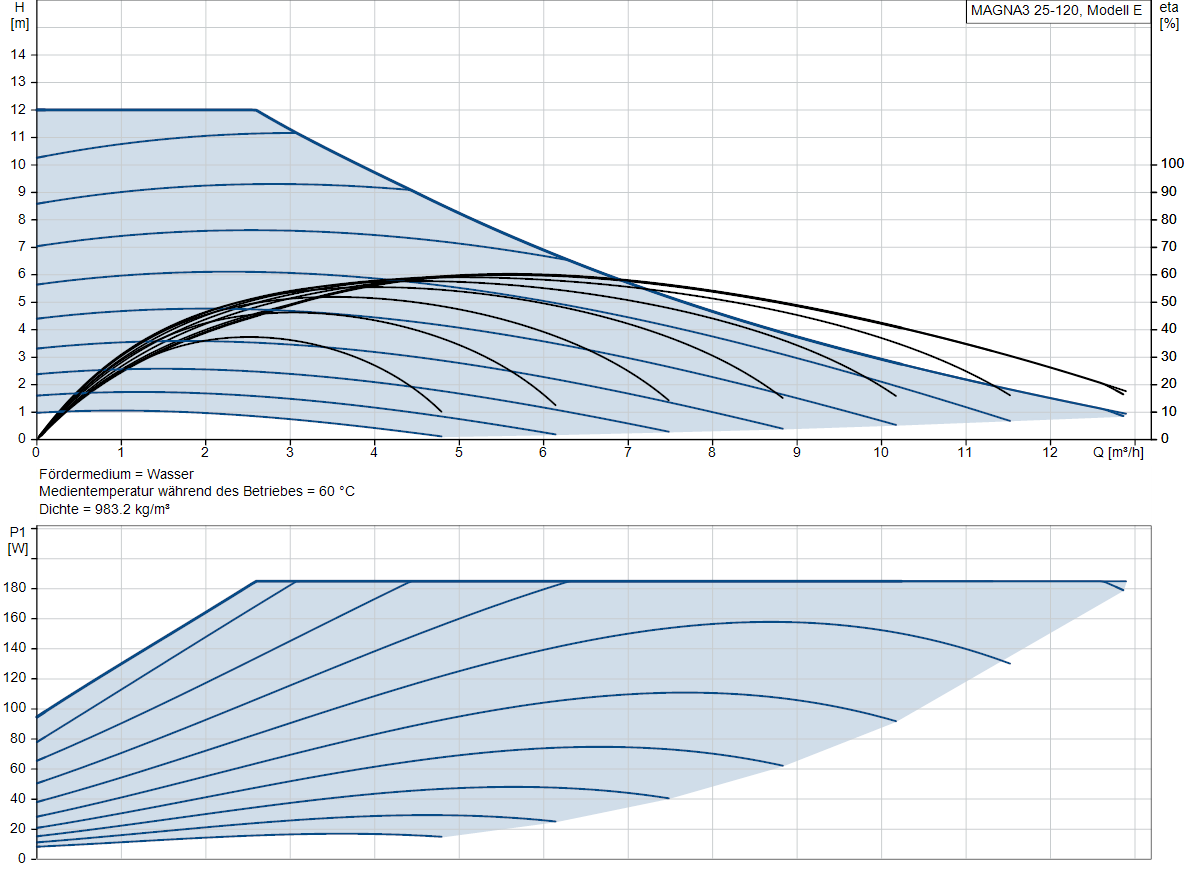

Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 185 W |
| DN afvoer - diameter | 11/2 '' |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1,56 A |
| Bestelnummer | 97924248 |
| Nominale stroomsnelheid | 5,56 m3/h |
| Nominale verplaatsing | 7,469 m |
