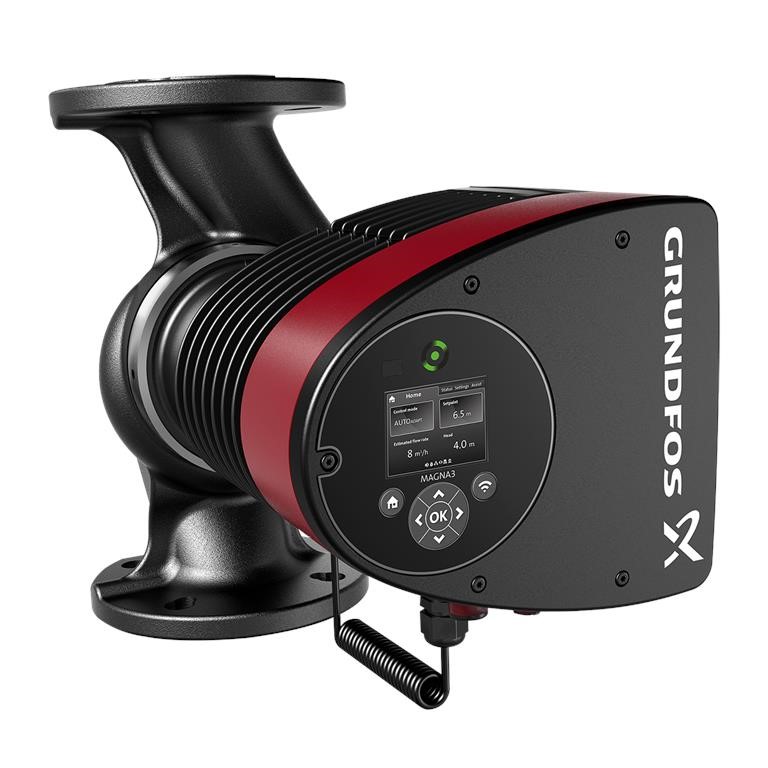

Grundfos Magna3 65-60 F / 340mm - PN6/10 / 97924295
Verwarmingspomp Grundfos Magna3 65-60 F / 340mm - PN6/10 / 97924675
Overzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en intelligente functies zoals AUTOADAPT automatische bedrijfsaanpassing, biedt de Magna3 uitstekende energie-efficiëntie en nauwkeurige regeling en aanpassing aan specifieke systeemvereisten.
Deze natloper-circulatiepompen zijn speciaal ontwikkeld voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten.
- Uitstekende energie-efficiëntie dankzij geavanceerde motortechnologie
- Eenvoudige installatie en intuïtieve bediening via LCD-scherm
- Intelligente regelmodi voor optimale aanpassing aan variabele eisen
- Lange levensduur dankzij robuust ontwerp en geïntegreerde beveiligingsfuncties
- Onderhoudsvriendelijk dankzij geavanceerde diagnosefuncties
Functies en kenmerken
Zeer efficiënte EC-technologie met permanente magneetmotor
- Energie-efficiëntie-index (EEI) ≤ 0,17 - de beste in zijn klasse
- Besturingsmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Inclusief thermische isolatieschalen volgens EnEV
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele klemmenkastmodules
- Bedrijfs- en storingsmeldingen voor eenvoudige bewaking
- Communicatie-interfaces: 2xDO, 3xDI, 1xAI (analoog/digitaal)
- Registratie van de bedrijfsgeschiedenis
- Bediening via TFT-scherm en softtoetsenbord
Installatieomgeving
- Omgevingstemperatuurbereik: 0 tot 40 °C
- Maximale bedrijfsdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 65
- Nominale drukklasse: PN6/10
- Installatielengte: 340 mm
Toepassing
- Verwarmingssystemen in commerciële gebouwen
- Koel- en airconditioningsystemen in handel en industrie
- Stadsverwarmingssystemen voor warmtedistributie
Technische parameters
| Nominaal debiet | 21,01 m³/h |
|---|---|
| Nominale opvoerhoogte | 4,036 m |
| Maximale opvoerhoogte | 60 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Maximaal opgenomen vermogen | 355 W |
| Minimaal opgenomen vermogen (P1 min.) | 20 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,22 A |
| Maximaal stroomverbruik | 1,64 A |
| Max. Max. snelheid | 2820 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Temperatuurbereik media | -10 °C tot 110 °C (max. 60 °C in bedrijf) |
| Dichtheid van het medium | 983,2 kg/m³ |
| Nettogewicht | 20,5 kg |
| Brutogewicht | 22,6 kg |
Materialen
- Pomphuis: Grijs gietijzer (ASTM A48-250B, EN 1561 EN-GJL-250)
- Materiaal waaier: Composietmateriaal

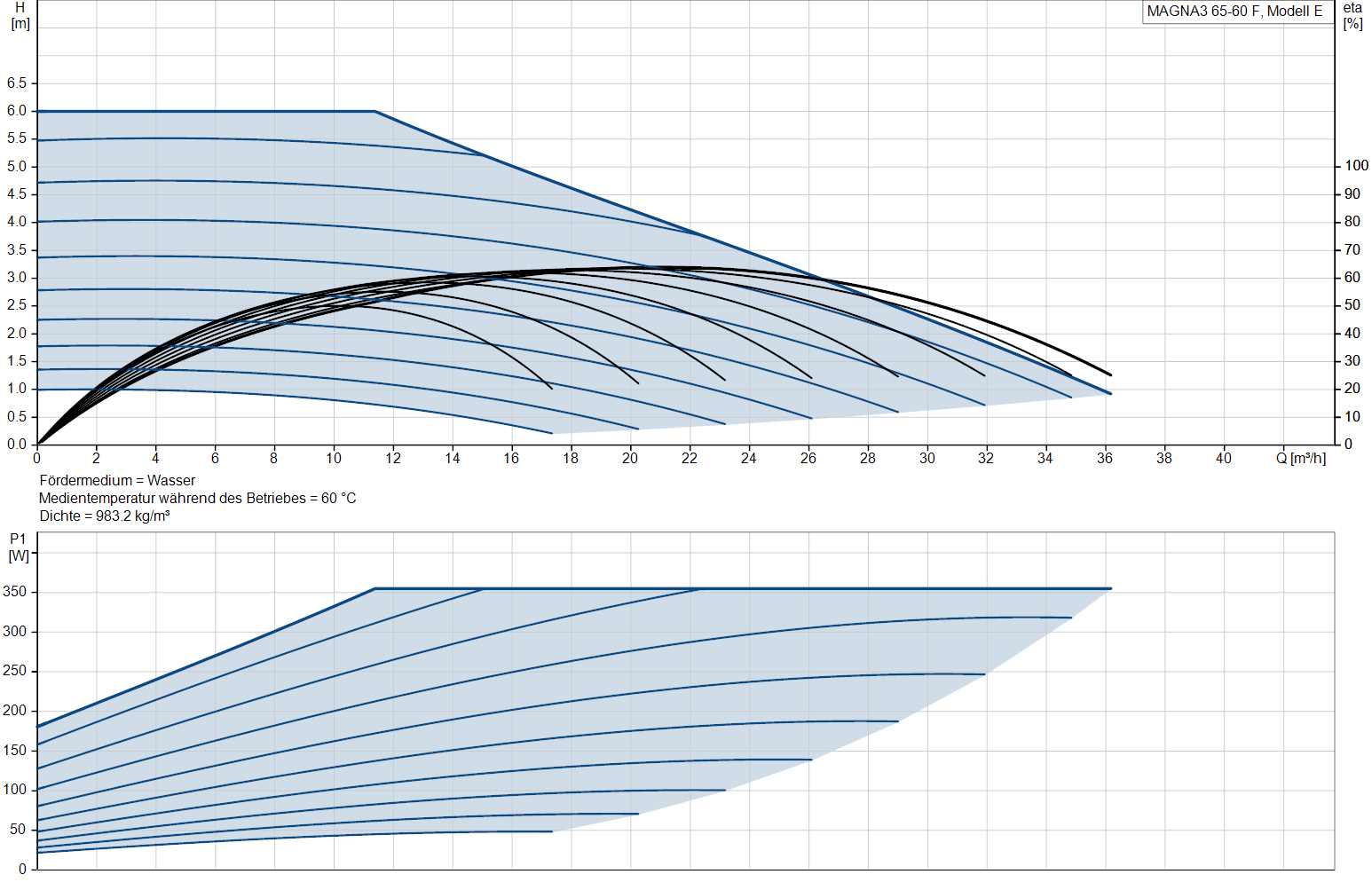

Prestatiecurve pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 6 m |
| P max Maximaal ingangsvermogen | 355 W |
| DN afvoer - diameter | 65 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1,64 A |
| Bestelnummer | 97924295 |
| Nominale stroomsnelheid | 21,01 m3/h |
| Nominale verplaatsing | 4,036 m |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos Magna3 circulatiepomp 65-150 F / 340mm - PN6/10 / 97924299
Spanning: 230 V H max: 15 m P max: 1377 W DN afvoer - diameter: 65 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 6,18 A Bestelnummer: 97924299 Nominale stroomsnelheid: 32,06 m3/h Nominale verplaatsing: 11,11 m |
|
Grundfos Magna3 circulatiepomp 65-40 F / 340mm - PN6/10 / 97924294
Spanning: 230 V H max: 4 m P max: 193 W DN afvoer - diameter: 65 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 0,94 A Bestelnummer: 97924294 Nominale stroomsnelheid: 17,09 m3/h Nominale verplaatsing: 2,64 m |
|
Grundfos Magna3 circulatiepomp 65-80 F / 340mm - PN6/10 / 97924296
Spanning: 230 V H max: 8 m P max: 460 W DN afvoer - diameter: 65 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 2,11 A Bestelnummer: 97924296 Nominale stroomsnelheid: 23,3 m3/h Nominale verplaatsing: 4,919 m |
|
Grundfos Magna3 65-100 F / 340mm Circulatiepomp - PN6/10 - 97924297
Spanning: 230 V H max: 10 m P max: 600 W DN afvoer - diameter: 65 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 2,74 A Bestelnummer: 97924297 Nominale stroomsnelheid: 23,65 m3/h Nominale verplaatsing: 6,312 m |
|
Grundfos Magna3 circulatiepomp 65-120 F / 340 mm - PN6/10 / 97924298
Spanning: 230 V H max: 12 m P max: 763 W DN afvoer - diameter: 65 DN Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 3,45 A Bestelnummer: 97924298 Nominale stroomsnelheid: 25,76 m3/h Nominale verplaatsing: 7,388 m |
