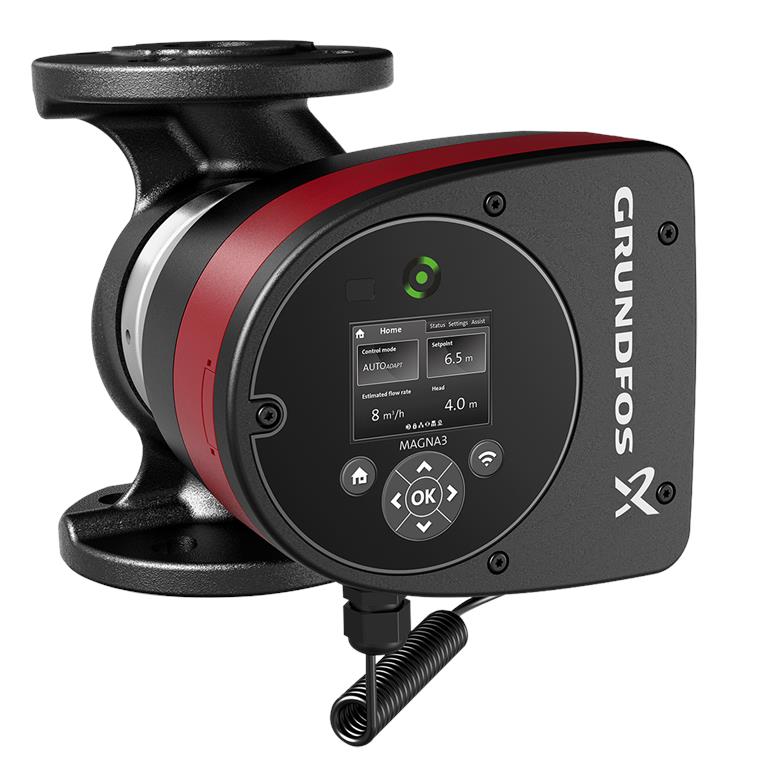

Grundfos Magna3 32-80 F / 220 mm circulatiepomp - PN6/10 / 98333874
Verwarmingspomp Grundfos Magna3 32-80 F / 220mm - PN6/10 / 98333875
Overzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Functies & kenmerken
Voordelen van de Grundfos Magna3
- Uitstekende energie-efficiëntie: Dankzij geavanceerde motortechnologie garandeert de Magna3 een bijzonder laag stroomverbruik. De snelheid wordt automatisch aangepast aan de actuele vraag, waardoor het energieverbruik wordt geminimaliseerd en de bedrijfskosten worden verlaagd.
- Eenvoudige installatie en bediening: De Magna3 is ontworpen voor snelle installatie. Dankzij het LCD-display kan de pomp intuïtief worden bediend en ingesteld.
- Intelligente besturing en aanpassing: Geavanceerde besturingsmodi passen zich aan veranderende eisen aan. De AUTOADAPT-functie herkent automatisch het optimale werkpunt voor maximaal comfort en efficiëntie.
- Lange levensduur en betrouwbaarheid: Robuuste constructie, hoogwaardige materialen en beschermende functies zoals droogloopbeveiliging en oververhittingsbeveiliging zorgen voor langdurige en veilige prestaties.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken het eenvoudiger om storingsbronnen in een vroeg stadium te herkennen. De pomp geeft gedetailleerde bedrijfsinformatie voor efficiënt onderhoud en probleemoplossing.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: Betrouwbare werking van koelcircuits in commerciële en industriële toepassingen
- Stadsverwarmingssystemen: Transmissie van stadsverwarming en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Technologische functies
- Zeer efficiënte EC-technologie met permanente magneetmotor
- Energie-efficiëntie-index (EEI) ≤0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Inclusief thermische isolatieschalen volgens EnEV
- Automatische setpointaanpassing via AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele modules
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatie-interfaces: 2xDO / 3xDI / 1xAI
- Registratie van de bedrijfsgeschiedenis
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 4,79 m³/h |
|---|---|
| Nominale opvoerhoogte | 6,285 m |
| Maximale opvoerhoogte | 8,0 m (80 dm) |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0...40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 32 |
| Nominale druk | PN6/10 |
| Lengte installatie | 220 mm |
| Temperatuurbereik media | -10 ... 110 °C |
| Mediatemperatuur tijdens bedrijf | 60 °C |
| Dichtheid van het medium | 983,2 kg/m³ |
| Maximaal opgenomen vermogen | 136 W |
| Minimaal opgenomen vermogen (P1 min.) | 9 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,09 A |
| Maximaal stroomverbruik | 1,19 A |
| Maximale snelheid | 4050 1/min |
| Beschermingsklasse | X4D |
| Isolatie klasse | F |
| Energie-efficiëntie-index (EEI) | 0,18 |
| Nettogewicht | 7,63 kg |
| Bruto gewicht | 8,85 kg |
Gebruikte materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Waaiermateriaal: Composietmateriaal
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 32
- Nominale drukklasse: PN6/10
- Installatielengte: 220 mm
Verpompt medium
- Temperatuurbereik medium: -10 tot 110 °C
- Temperatuur medium tijdens bedrijf: 60 °C
- Dichtheid: 983,2 kg/m³

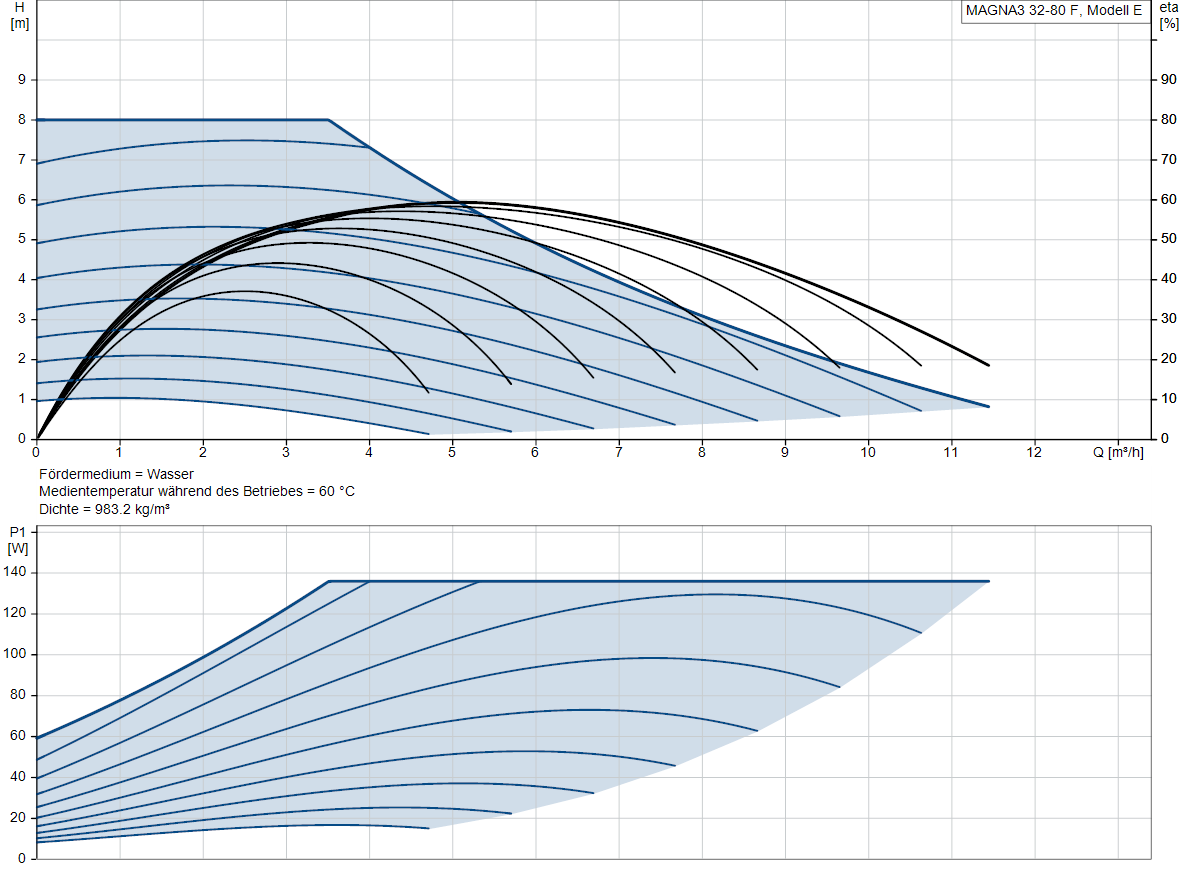

Vermogenscurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 8 m |
| P max Maximaal ingangsvermogen | 136 W |
| DN afvoer - diameter | 32 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1,19 A |
| Bestelnummer | 98333874 |
| Nominale stroomsnelheid | 4,79 m3/h |
| Nominale verplaatsing | 6,285 m |
