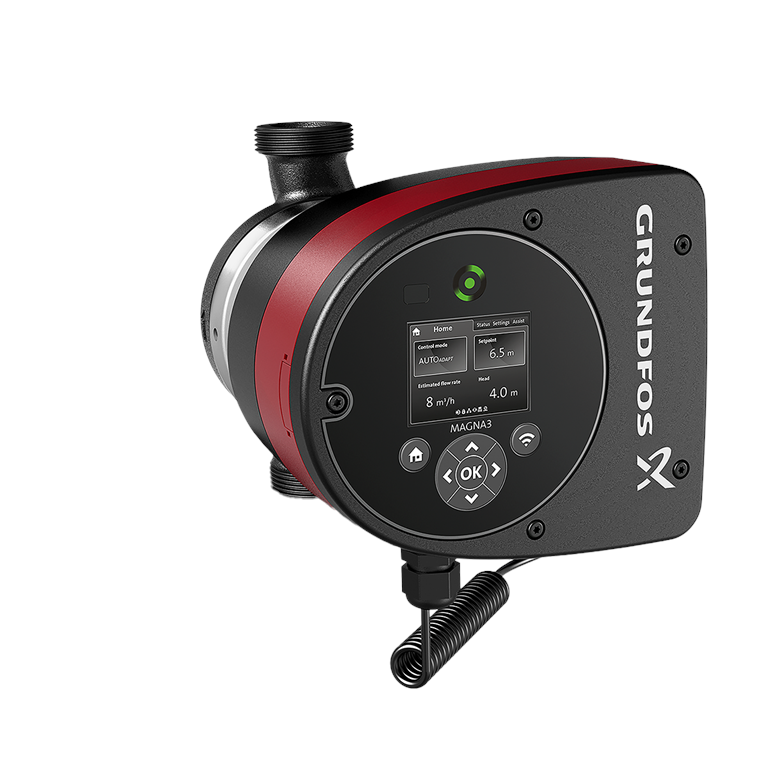

Grundfos Magna3 32-80 / 180 mm - PN10 / 97924256
Verwarmingspomp Grundfos Magna3 32-80 / 180mm - PN10 / 97924635
Overzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en intelligente functies zoals automatische werking (AUTOADAPT) bieden deze natloper-circulatiepompen een uitstekende energie-efficiëntie en een nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 pompen zijn speciaal ontworpen voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten. Intelligente functies selecteren automatisch de optimale pompinstelling zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert. De verbinding met het gebouwbeheersysteem maakt volledige controle en bewaking van het systeem mogelijk, waarbij de Grundfos GO app ook kan worden gebruikt voor de bediening.
Functies & voordelen
- Uitstekende energie-efficiëntie: Dankzij state-of-the-art motortechnologie met automatisch aangepaste snelheid om het energieverbruik te minimaliseren - verlaagt de bedrijfskosten aanzienlijk.
- Eenvoudige installatie & bediening: Snelle installatie en intuïtief LCD-scherm voor eenvoudige instelling en bediening.
- Intelligente regeling: Automatische aanpassing aan veranderende eisen via regelmodi zoals AUTOADAPT voor optimaal comfort en efficiëntie.
- Lange levensduur & betrouwbaarheid: Robuust ontwerp met geïntegreerde beveiliging tegen drooglopen en oververhitting voor een veilige en langdurige werking.
- Onderhoudsvriendelijk: Geavanceerde diagnosefuncties vergemakkelijken het opsporen van fouten en het onderhoud en verhogen de efficiëntie van het systeem.
Toepassingsgebieden
- Verwarmingssystemen voor commerciële verwarmingssystemen
- Koel- en airconditioningsystemen in commerciële en industriële toepassingen
- Stadsverwarmingssystemen voor warmteoverdracht en -distributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤ 0,20 - BEST IN CLASS
Technische functies
- Zeer efficiënte EC permanent magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤ 0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Inclusief thermische isolatieschalen volgens EnEV
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing (FlowLimit-functie)
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatie: 2xDO / 3xDI / 1xAI
- Registratie van de bedrijfsgeschiedenis
- Bediening via TFT-scherm en softtoetsenbord
Technische parameters
| Nominaal debiet | 4,79 m³/h |
|---|---|
| Nominale transporthoogte | 6,285 m |
| Maximale opvoerhoogte | 8,0 m |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0 tot 40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | G |
| Aansluitmaat | 2 inch |
| Nominale druk | PN10 |
| Lengte installatie | 180 mm |
| Temperatuurbereik media | -10 tot 110 °C |
| Mediumtemperatuur in bedrijf | 60 °C |
| Dichtheid van het medium | 983,2 kg/m³ |
| Maximaal opgenomen vermogen | 136 W |
| Minimaal opgenomen vermogen | 9 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,09 A |
| Maximaal stroomverbruik | 1,19 A |
| Max. Max. snelheid | 4050 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0,18 |
| Nettogewicht | 5,25 kg |
| Brutogewicht | 6 kg |
Materialen
- Pomphuis: Grijs gietijzer (ASTM A48-250B, EN 1561 EN-GJL-250)
- Materiaal waaier: Composietmateriaal

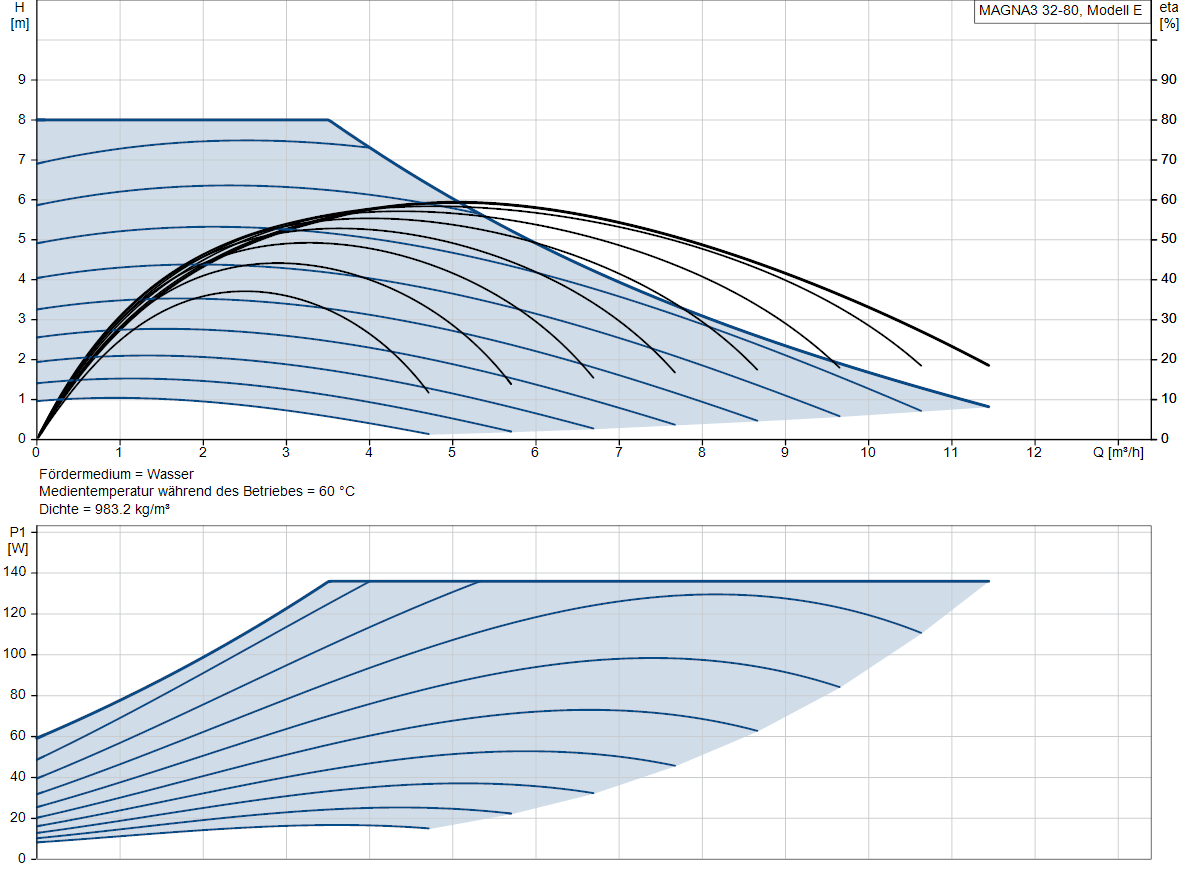

Prestatiecurve & tekening
| Spanning | 230 V |
| H max Afvoerhoogte | 8 m |
| P max Maximaal ingangsvermogen | 136 W |
| DN afvoer - diameter | 2 '' |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1,19 A |
| Bestelnummer | 97924256 |
| Nominale stroomsnelheid | 4,79 m3/h |
| Nominale verplaatsing | 6,285 m |
| Variant | Prijs | Beschikbaarheid |
|---|
|
Grundfos Magna3 verwarmingspomp 32-100 / 180 mm - PN10 / 97924257
Spanning: 230 V H max: 10 m P max: 171 W DN afvoer - diameter: 2 '' Max. temperatuur van verpompte vloeistof: 110 °C Max. werkdruk: 10 bar Max. motorstroom: 1,47 A Bestelnummer: 97924257 Nominale stroomsnelheid: 5,65 m3/h Nominale verplaatsing: 6,77 m |
