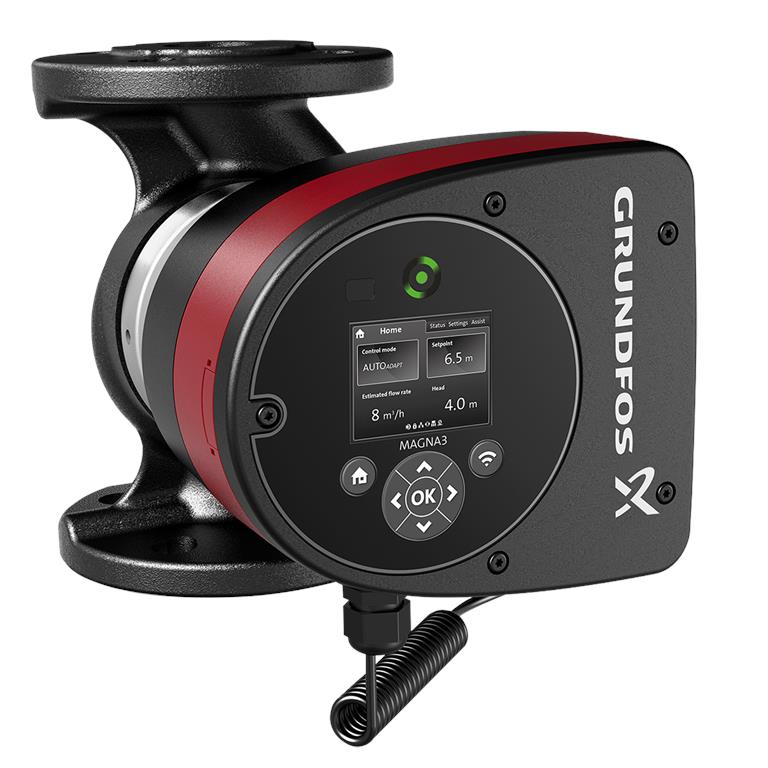

Grundfos Magna3 32-60 F / 220 mm - PN6/10 / 98333854
Verwarmingspomp Grundfos Magna3 32-60 F / 220mm - PN6/10 / 98333855
Productoverzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Functies & voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie garandeert de Magna3 een bijzonder laag energieverbruik. Hij past zijn snelheid automatisch aan de actuele vraag aan en minimaliseert zo het energieverbruik. Deze intelligente technologie levert een aanzienlijke bijdrage aan het verlagen van de bedrijfskosten.
- Eenvoudige installatie en bediening: Magna3 circulatiepompen zijn ontworpen voor een snelle en eenvoudige installatie en het LCD display maakt een eenvoudige en intuïtieve bediening en instelling van de pomp mogelijk.
- Intelligente besturing en aanpassing: De pomp werkt met geavanceerde besturingsmodi die naar wens kunnen worden aangepast. Dit garandeert optimale aanpassing aan veranderende eisen en zorgt voor efficiënt pompen van vloeistoffen op verzoek. Dankzij de AUTOADAPT-functie herkent de Magna3 automatisch het optimale werkpunt en zorgt zo voor maximaal comfort en efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: Dankzij de robuuste constructie en hoogwaardige materialen is de Magna3 ontworpen voor een lange levensduur. De geïntegreerde beveiligingsfuncties, zoals droogloopbeveiliging en bescherming tegen oververhitting, garanderen een veilige werking en verminderen het risico op storingen.
- Onderhoudsgemak: Dankzij de geavanceerde diagnosefuncties van de pomp kunnen potentiële foutbronnen in een vroeg stadium worden herkend. De pomp geeft gedetailleerde informatie over de bedrijfsstatus, waardoor onderhoud en probleemoplossing eenvoudiger worden.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor gebruik in commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: voor een betrouwbare werking van koelcircuits in commerciële en industriële toepassingen
- Stadsverwarmingssystemen: Transmissie van stadsverwarming en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BESTE IN KLASSE
Functies in detail
Zeer efficiënte EC permanente magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤0,17
- Regelmodi: constante druk / vaste snelheid / proportionele druk / constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen volgens EnEV bij levering inbegrepen
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op het gebouwbeheersysteem via optionele insteekmodules in de aansluitkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2xDO / 3xDI / 1xAI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 4,71 m³/h |
|---|---|
| Nominale opvoerhoogte | 4,77 m |
| Maximale opvoerhoogte | 60 dm |
| Temperatuurklasse | 110 |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0..40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 32 |
| Nominale drukfase | PN6/10 |
| Lengte installatie | 220 mm |
| Temperatuurbereik media | -10 .. 110 °C |
| Temperatuurbereik tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Maximaal opgenomen vermogen | 103 W |
| P1 min. | 9 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,09 A |
| Maximaal stroomverbruik | 0,91 A |
| Max. Max. snelheid | 3510 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index EEI | 0,18 |
| Nettogewicht | 7,63 kg |
| Bruto gewicht | 8,84 kg |
Gebruikte materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis: ASTM A48-250B
- Waaiermateriaal: Composietmateriaal

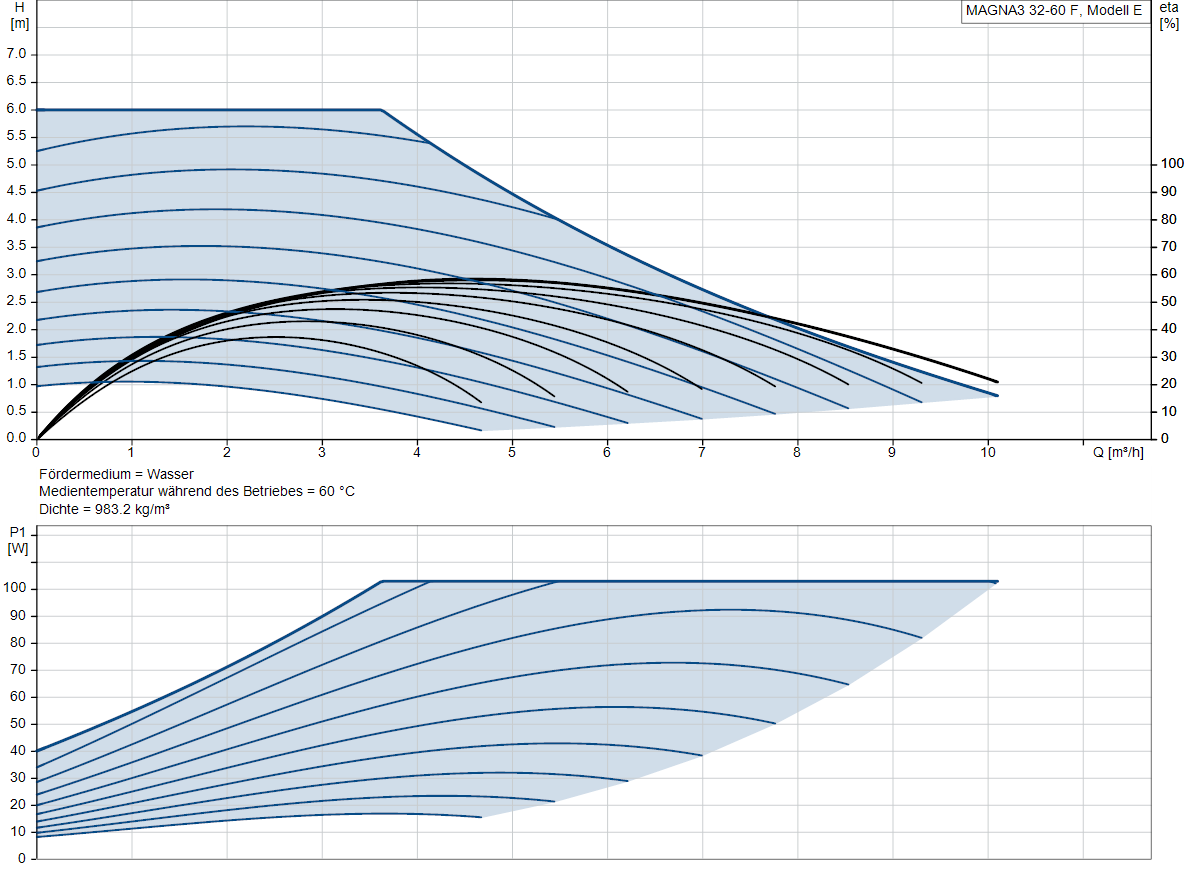

Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 6 m |
| P max Maximaal ingangsvermogen | 103 W |
| DN afvoer - diameter | 32 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 0,91 A |
| Bestelnummer | 98333854 |
| Nominale stroomsnelheid | 4,71 m3/h |
| Nominale verplaatsing | 4,77 m |
