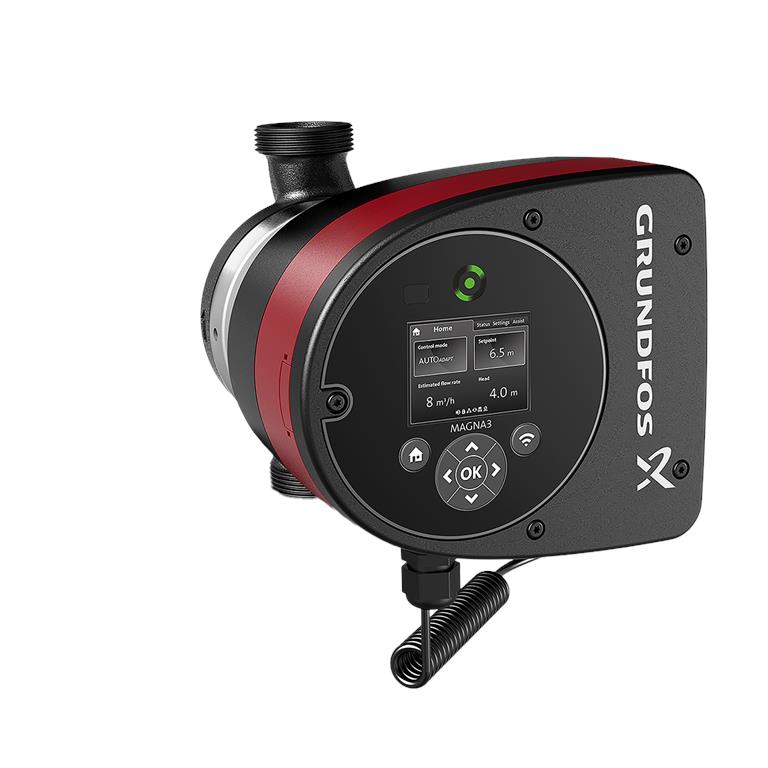

Grundfos Magna3 32-40 / 180 mm - PN10 / 97924254
Verwarmingspomp Grundfos Magna3 32-40 / 180mm - PN10 / 97924633
Productoverzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Functies en voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie garandeert de Magna3 een bijzonder laag energieverbruik. Automatische snelheidsaanpassing minimaliseert het energieverbruik en verlaagt de bedrijfskosten.
- Eenvoudige installatie en bediening: Ontworpen voor snelle installatie. Het LCD-display maakt eenvoudige en intuïtieve bediening en instelling van de pomp mogelijk.
- Intelligente besturing en aanpassing: Geavanceerde besturingsmodi (AUTOADAPT, FLOWADAPT) zorgen voor optimale aanpassing aan veranderende eisen en optimale efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: Robuust ontwerp en hoogwaardige materialen met beschermende functies zoals droogloopbeveiliging en oververhittingsbeveiliging garanderen een veilige en langdurige werking.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige foutdetectie mogelijk, vergemakkelijken onderhoud en probleemoplossing en besparen tijd en kosten.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: Betrouwbare werking van koelcircuits in commerciële en industriële toepassingen
- Stadsverwarmingssystemen: Transmissie van stadsverwarming en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Technische functies
Zeer efficiënte EC-technologie met permanente magneetmotor met energie-efficiëntie-index (EEI) ≤0,17.
- Besturingsmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules in de klemmenkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2xDO / 3xDI / 1xAI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 4,15 m³/h |
|---|---|
| Nominale opvoerhoogte | 3,444 m |
| Maximale opvoerhoogte | 40 dm |
| Temperatuurklasse | 110°C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0 - 40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | G |
| Aansluitmaat | 2 inch |
| Nominale drukfase | PN10 |
| Lengte installatie | 180 mm |
| Temperatuurbereik media | -10 tot 110 °C |
| Mediatemperatuur tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Maximaal energieverbruik | 68 W |
| Minimaal energieverbruik (P1 min.) | 9 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,09 A |
| Maximaal stroomverbruik | 0,61 A |
| Max. Max. snelheid | 2880 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0,18 |
| Nettogewicht | 5,25 kg |
| Bruto gewicht | 6,02 kg |
Materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis: ASTM A48-250B
- Waaiermateriaal: Composietmateriaal
Verpompte vloeistof
- Temperatuurbereik medium: -10 tot 110 °C
- Temperatuurbereik tijdens bedrijf: 60 °C
- Dichtheid: 983,2 kg/m³
Temperatuur installatie
- Omgevingstemperatuur: 0 tot 40 °C
- Maximale bedrijfsdruk: 10 bar
- Type aansluiting: G
- Aansluitmaat: 2 inch
- Nominale druk: PN10
- Installatielengte: 180 mm

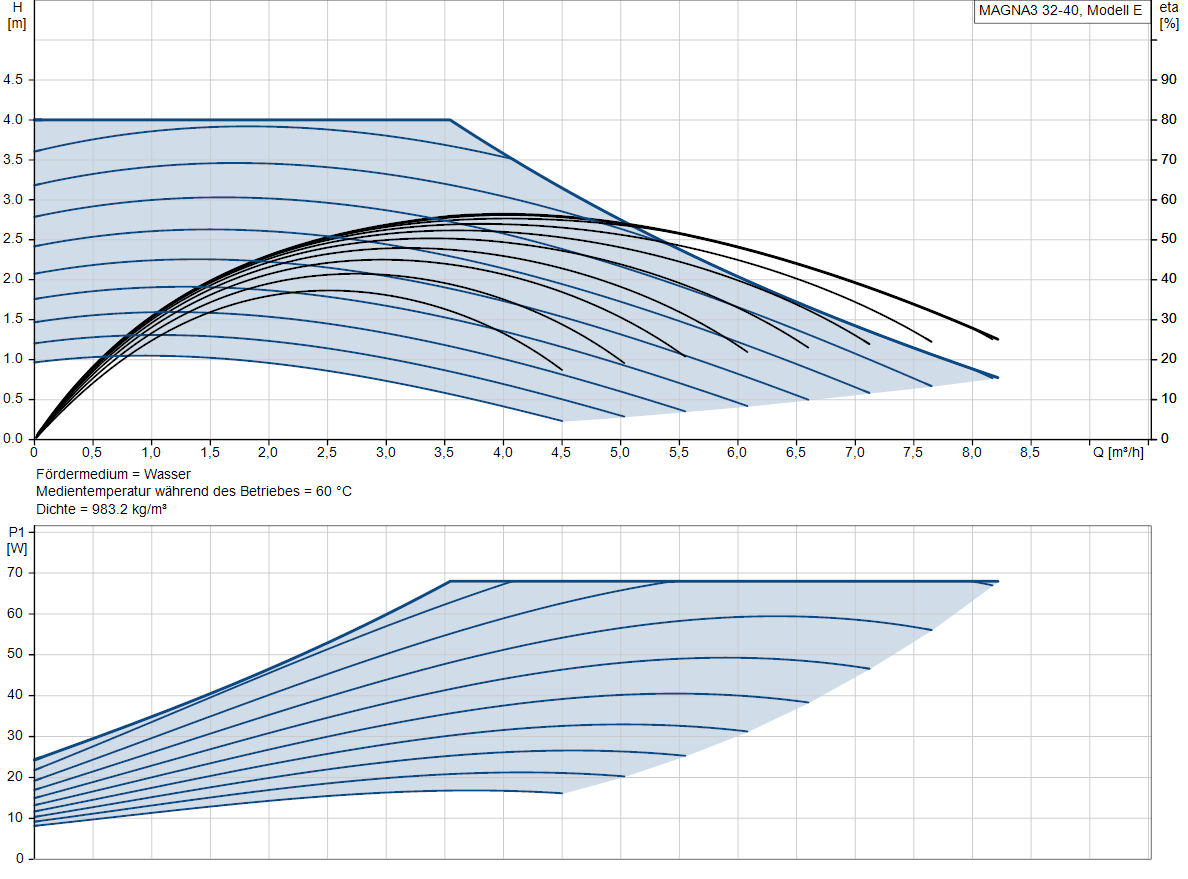

Prestatiecurve
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 4 m |
| P max Maximaal ingangsvermogen | 68 W |
| DN afvoer - diameter | 2 '' |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 0,61 A |
| Bestelnummer | 97924254 |
| Nominale stroomsnelheid | 4,15 m3/h |
| Nominale verplaatsing | 3,444 m |
