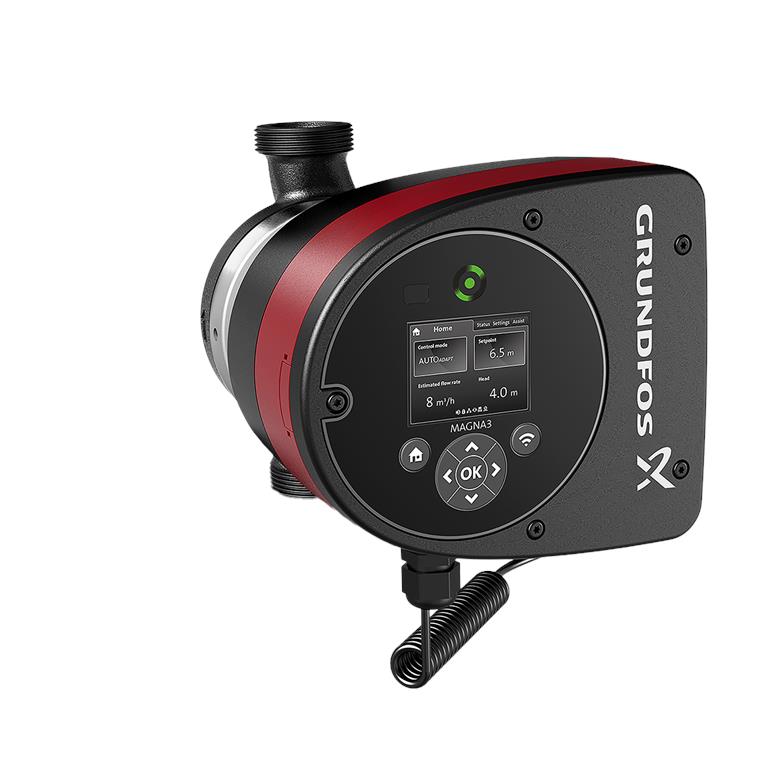

Grundfos Magna3 32-120 / 180 mm circulatiepomp - PN10 / 98609707
Verwarmingspomp Grundfos Magna3 32-120 / 180 mm - PN10 / 98609708
Productoverzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en intelligente functies zoals AUTOADAPT bieden ze uitstekende energie-efficiëntie en nauwkeurige aanpassing aan de eisen van uw systeem.
Magna3 natloper-circulatiepompen zijn speciaal ontworpen voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten en garanderen optimaal comfort en efficiëntie. De verbinding met het gebouwbeheersysteem en bediening via de Grundfos GO app maken uitgebreide regeling en bewaking mogelijk.
Functies & voordelen
- Uitstekende energie-efficiëntie: Dankzij geavanceerde motortechnologie past de Magna3 zich automatisch aan de vraag aan en wordt het energieverbruik geminimaliseerd, waardoor de bedrijfskosten aanzienlijk worden verlaagd.
- Eenvoudige installatie en bediening: Ontworpen voor snelle installatie; het intuïtieve LCD-scherm maakt het eenvoudig om de pomp in te stellen en te bedienen.
- Intelligente regeling: Met de AUTOADAPT-functie herkent de pomp automatisch het optimale werkpunt voor maximaal comfort en efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: Robuust ontwerp met beschermende functies zoals droogloopbeveiliging en oververhittingsbeveiliging garandeert een langdurige werking.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige foutdetectie mogelijk en vergemakkelijken onderhoud en probleemoplossing.
Toepassingsgebieden
- Verwarmingssystemen in commerciële systemen
- Koel- en airconditioningsystemen in handel en industrie
- Stadsverwarmingssystemen en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Technische functies
- Zeer efficiënte EC permanent magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤ 0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging en droogloopbeveiliging
- Automatische setpointaanpassing via AutoAdapt-functie
- Instelbare volumestroombegrenzing (FlowLimit-functie)
- Integratie in gebouwbeheersystemen via optionele insteekmodules
- Uitgebreide bedrijfs- en storingsmeldingen met communicatie-interfaces (analoog/digitaal)
- Bediening via TFT-scherm en softtoetsenbord
Technische gegevens
| Nominaal debiet | 5,53 m³/h |
|---|---|
| Nominale transporthoogte | 7,385 m |
| Maximale opvoerhoogte | 120 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0 tot 40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | G |
| Aansluitmaat | 2 inch |
| Nominale drukfase | PN10 |
| Lengte installatie | 180 mm |
| Temperatuurbereik media | -10 tot 110 °C (werking tot 60 °C) |
| Dichtheid van het medium | 983,2 kg/m³ |
| Maximaal energieverbruik | 182 W |
| Opgenomen vermogen Min. | 9 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,09 A |
| Maximaal stroomverbruik | 1,56 A |
| Max. Max. snelheid | 4980 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index EEI | 0,18 |
| Netto gewicht | 5,03 kg |
| Bruto gewicht | 6 kg |
Gebruikte materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Waaiermateriaal: Composietmateriaal

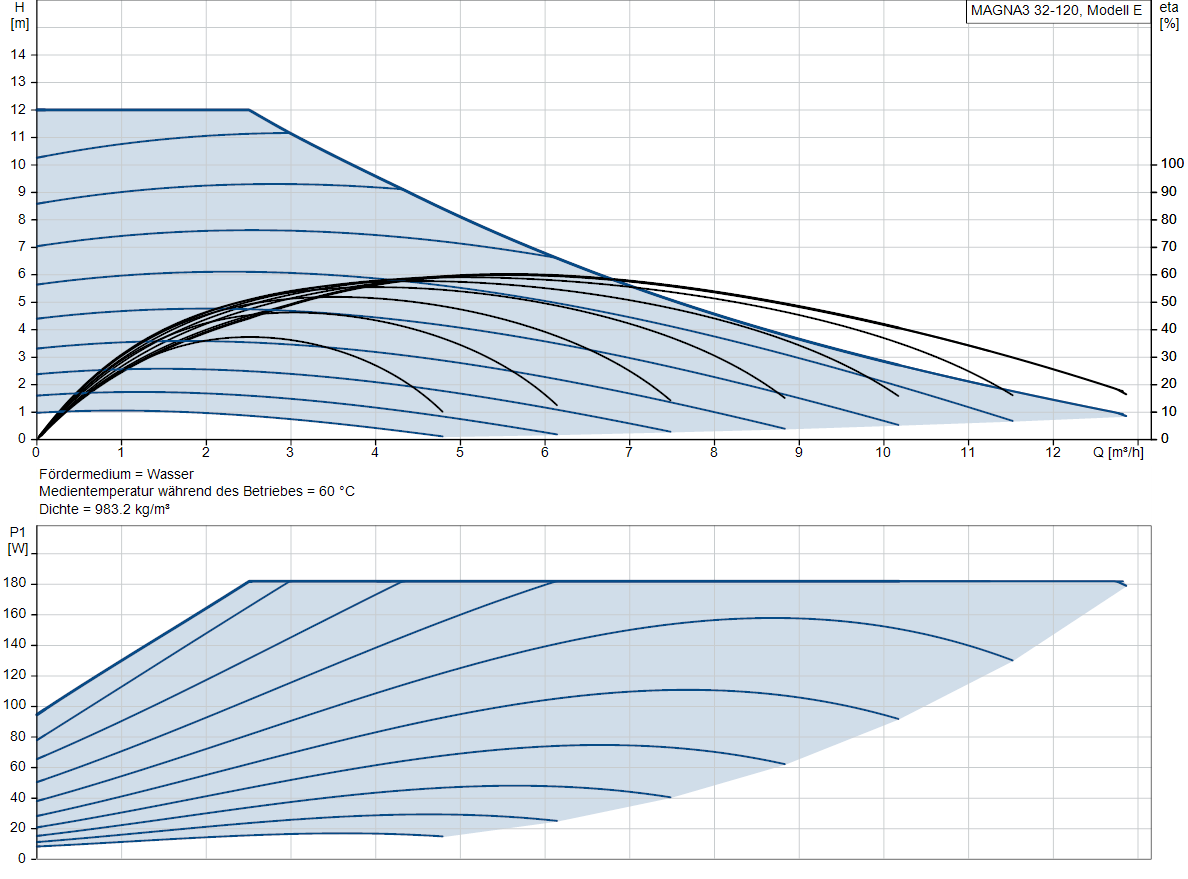

Pomp prestatiecurve
Tekening van de pomp
| Q max maximaal debiet | 5,53 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
