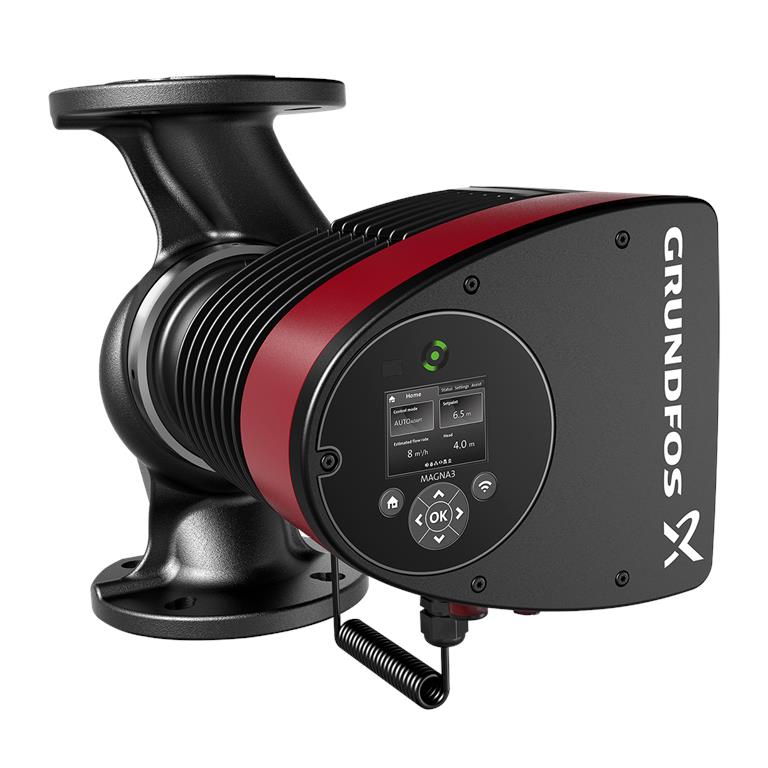

Grundfos verwarmingspomp Magna3 100-80 F / 450 mm - PN10 / 97924693
Grundfos verwarmingspomp Magna3 100-80 F / 450 mm - PN10 / 97924693
Overzicht
Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de automatische bedieningsfunctie - AUTOADAPT - bieden de Grundfos Magna3 circulatiepompen niet alleen uitstekende energie-efficiëntie, maar ook nauwkeurige regeling en aanpassing aan de specifieke eisen van uw systeem.
De Magna3 natloper-circulatiepompen zijn ontworpen voor grote commerciële panden en gebouwen met meerdere verdiepingen, evenals voor ziekenhuizen en openbare faciliteiten.
Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw systeem altijd het best mogelijke comfort met maximale efficiëntie levert.
Door de pomp aan te sluiten op het gebouwbeheersysteem is volledige controle en bewaking van het systeem mogelijk en wordt tegelijkertijd de betrouwbaarheid verbeterd. Je kunt ook de Grundfos GO app gebruiken om de pomp te bewaken en te regelen.
Functies en voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie garandeert de Magna3 een bijzonder laag energieverbruik. Hij past zijn snelheid automatisch aan de actuele vraag aan en minimaliseert zo het energieverbruik. Deze intelligente technologie levert een aanzienlijke bijdrage aan het verlagen van de bedrijfskosten.
- Eenvoudige installatie en bediening: De Magna3 circulatiepompen zijn ontworpen voor een snelle en eenvoudige installatie en het LCD display maakt een eenvoudige en intuïtieve bediening en instelling van de pomp mogelijk.
- Intelligente besturing en aanpassing: De pomp werkt met geavanceerde besturingsmodi die naar wens kunnen worden aangepast. De AUTOADAPT-functie herkent automatisch het optimale werkpunt en zorgt voor maximaal comfort en efficiëntie.
- Lange levensduur en hoge betrouwbaarheid: De robuuste constructie en hoogwaardige materialen garanderen een lange levensduur. Geïntegreerde beveiligingsfuncties zoals droogloopbeveiliging en oververhittingsbeveiliging zorgen voor een veilige werking en minimaliseren het risico op storingen.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige foutdetectie mogelijk. De bedrijfsstatus en probleemoplossing worden vereenvoudigd, wat tijd en kosten bespaart.
Toepassingsgebieden
- Verwarmingssystemen: ideaal voor gebruik in commerciële verwarmingssystemen
- Koel- en airconditioningsystemen: betrouwbaar voor koelcircuits in handel en industrie
- Stadsverwarmingssystemen: transmissie van stadsverwarming en warmtedistributie
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Functies
Zeer efficiënte EC-technologie met permanente magneetmotor met energie-efficiëntie-index (EEI) ≤0,17.
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules in de klemmenkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2xDO, 3xDI, 1xAI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische parameters
| Nominaal debiet | 34,17 m³/h |
|---|---|
| Nominale transporthoogte | 8,02 m |
| Maximale opvoerhoogte | 80 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Maximaal opgenomen vermogen | 1122 W |
| P1 min. | 31 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0.31 A |
| Maximaal stroomverbruik | 5,06 A |
| Maximale snelheid | 3210 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0.17 |
| Nettogewicht | 34,4 kg |
| Bruto gewicht | 37,6 kg |
| Omgevingstemperatuur | 0..40 °C |
| Max. Max. werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 100 |
| Nominale druk | PN10 |
| Lengte installatie | 450 mm |
| Temperatuurbereik media | -10 .. 110 °C |
| Temperatuurbereik tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
Materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis: ASTM A48-250B
- Materiaal waaier: Composietmateriaal
Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 1564 W |
| DN afvoer - diameter | 100 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 6 bar |
| Max. motorstroom | 7 A |
| Bestelnummer | 97924315 |
| Nominale stroomsnelheid | 38 m3/h |
| Nominale verplaatsing | 10.08 m |
