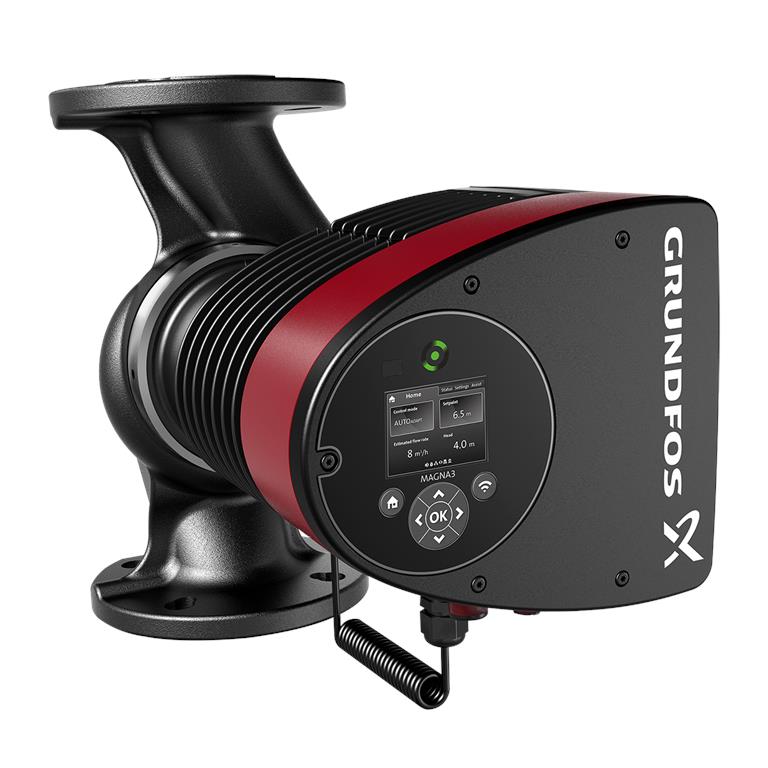

Grundfos Magna3 100-60 F / 450 mm - PN6 / 97924312
Grundfos verwarmingspomp Magna3 100-60 F / 450 mm - PN6 / 97924702
Overzicht
De Grundfos Magna3 circulatiepompen zijn de perfecte oplossing voor veeleisende verwarming, koeling en airconditioning toepassingen die maximale efficiëntie, eenvoudige installatie en betrouwbare prestaties vereisen. Met innovatieve pomptechnologie en een verscheidenheid aan intelligente functies, zoals de AUTOADAPT automatische bedieningsfunctie, bieden deze circulatiepompen een uitstekende energie-efficiëntie en een nauwkeurige regeling en aanpassing aan de specifieke eisen van het systeem.
Magna3 natloper-circulatiepompen zijn ideaal voor grote commerciële panden, gebouwen met meerdere verdiepingen, ziekenhuizen en openbare faciliteiten. Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling om altijd het best mogelijke comfort en maximale efficiëntie te garanderen.
De pomp kan volledig worden geregeld en bewaakt via de verbinding met het gebouwbeheersysteem. De Grundfos GO app is ook beschikbaar voor gemakkelijke bewaking en regeling.
Functies & voordelen
- Uitstekende energie-efficiëntie: Dankzij de state-of-the-art motortechnologie met automatische snelheidsaanpassing minimaliseert de Magna3 het energieverbruik duurzaam en verlaagt zo de bedrijfskosten.
- Eenvoudige installatie en bediening: De pomp is ontworpen voor snelle installatie, terwijl het intuïtieve LCD-scherm de instelling en bewaking vergemakkelijkt.
- Intelligente regeling en afstelling: Geavanceerde modi zoals AUTOADAPT herkennen automatisch het optimale werkpunt en passen de werking naar behoefte aan.
- Lange levensduur en hoge betrouwbaarheid: Robuust ontwerp, hoogwaardige materialen en geïntegreerde beveiligingsfuncties zoals beveiliging tegen drooglopen en oververhitting garanderen een veilige, langdurige werking.
- Onderhoudsgemak: Geavanceerde diagnosefuncties maken vroegtijdige opsporing van potentiële foutbronnen mogelijk en vergemakkelijken het onderhoud en de probleemoplossing.
Toepassingsgebieden
- Verwarmingssystemen: Ideaal voor gebruik in commerciële verwarmingssystemen.
- Koel- en airconditioningsystemen: Betrouwbare werking in commerciële en industriële koelcircuits.
- Stadsverwarmingssystemen: Efficiënte stadsverwarmingstransmissie en warmtedistributie.
Elektronisch geregeld, energie-efficiëntie-index (EEI) ≤0,20 - BEST IN CLASS
Technische functies
- Zeer efficiënte EC permanente magneet motortechnologie
- Energie-efficiëntie-index (EEI) ≤0,17
- Regelmodi: constante druk, vaste snelheid, proportionele druk, constante temperatuur
- Geïntegreerde volledige motorbeveiliging
- Thermische isolatieschalen in overeenstemming met EnEV meegeleverd
- Automatische setpointaanpassing door AutoAdapt-functie
- Geïntegreerde droogloopbeveiliging
- Instelbare volumestroombegrenzing via FlowLimit-functie
- Aansluiting op gebouwbeheersysteem via optionele insteekmodules in de klemmenkast
- Bedrijfs- en storingsmeldingen
- Analoge/digitale communicatiemogelijkheden: 2xDO, 3xDI, 1xAI
- Registratie van de bedrijfshistorie
- Bediening via TFT-scherm en softtoetsenbord
Technische parameters
| Nominaal debiet | 28,04 m³/h |
|---|---|
| Nominale opvoerhoogte | 5,948 m |
| Maximale opvoerhoogte | 60 dm |
| Temperatuurklasse | 110 °C |
| Goedkeuringen | CE, VDE |
| Omgevingstemperatuur | 0 tot 40 °C |
| Max. Bedrijfsdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 100 |
| Nominale druk | PN6 |
| Lengte installatie | 450 mm |
| Temperatuurbereik media | -10 tot 110 °C |
| Mediatemperatuur tijdens bedrijf | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Maximaal opgenomen vermogen | 679 W |
| P1 min. | 28 W |
| Netfrequentie | 50/60 Hz |
| Minimaal stroomverbruik | 0,27 A |
| Maximaal stroomverbruik | 3,11 A |
| Max. Max. snelheid | 2730 1/min |
| Beschermingsklasse | X4D |
| Isolatieklasse | F |
| Energie-efficiëntie-index (EEI) | 0,17 |
| Nettogewicht | 33,1 kg |
| Bruto gewicht | 37 kg |
Materialen
- Pomphuis: Grijs gietijzer
- Pomphuis: EN 1561 EN-GJL-250
- Pomphuis: ASTM A48-250B
- Materiaal waaier: Composietmateriaal

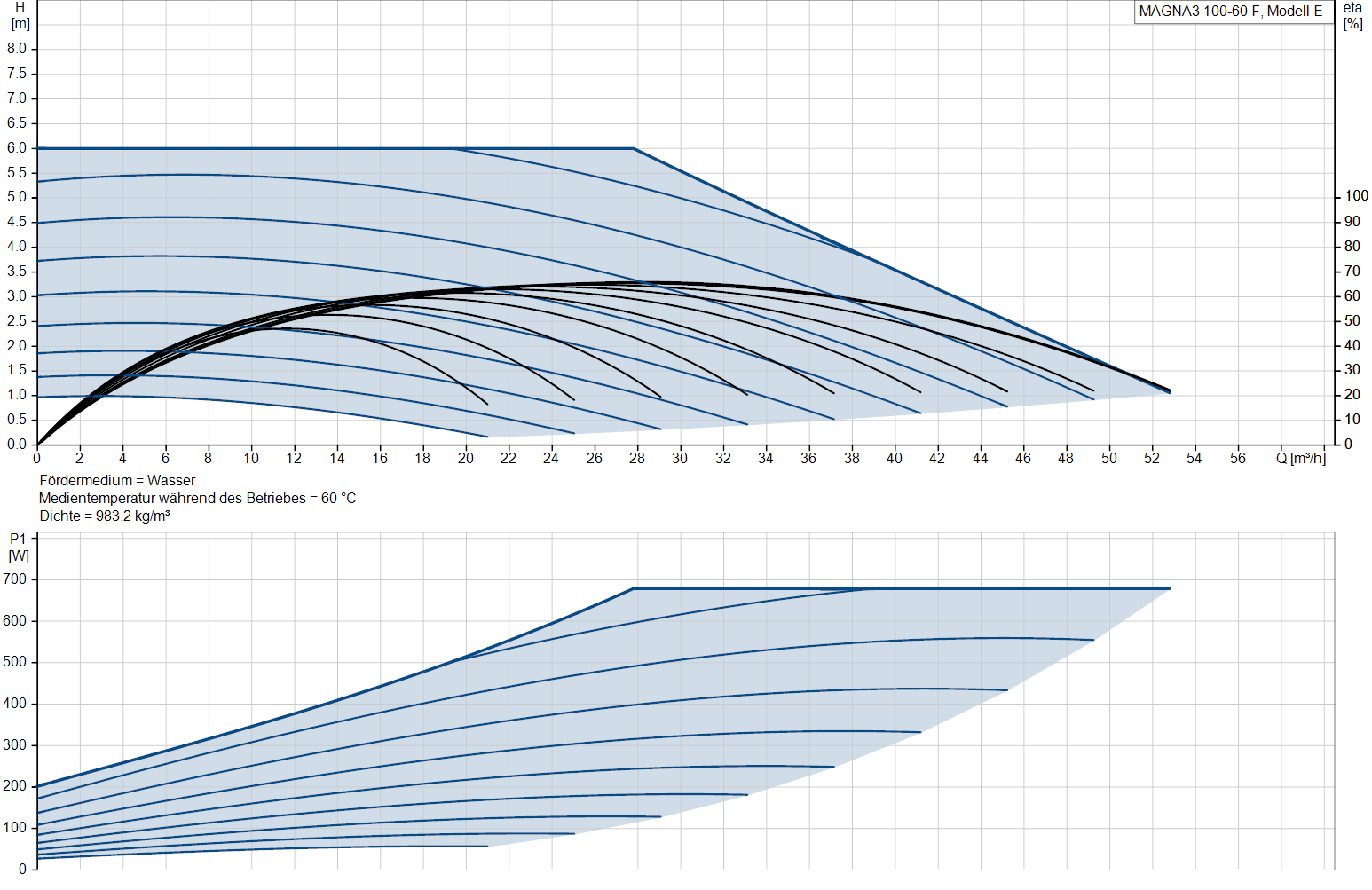

Prestatiecurve van de pomp
Tekening van de pomp
| Spanning | 230 V |
| H max Afvoerhoogte | 6 m |
| P max Maximaal ingangsvermogen | 679 W |
| DN afvoer - diameter | 100 DN |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 6 bar |
| Max. motorstroom | 3,11 A |
| Bestelnummer | 97924312 |
| Nominale stroomsnelheid | 28,04 m3/h |
| Nominale verplaatsing | 5,948 m |
