MAGNA1 80-80 F / 99221407
MAGNA1 80-80 F / 99221407
Productoverzicht

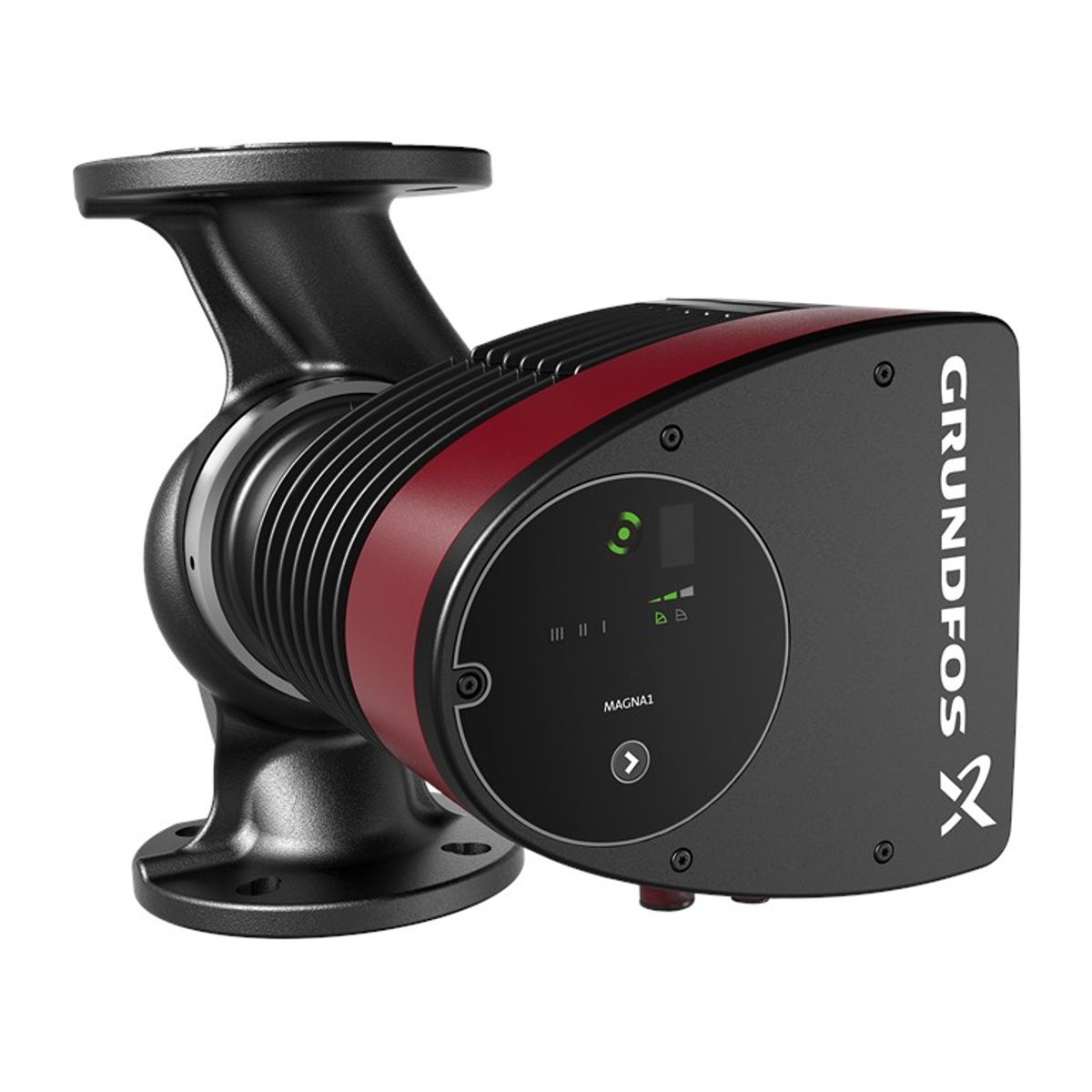

De MAGNA1 80-80 F is een Grundfos circulatiepomp die een eenvoudige en energiezuinige oplossing biedt voor veelvoorkomende toepassingen. Hij voldoet aan de EuP 2015-normen en levert aanzienlijke elektrische energiebesparingen op. De intuïtieve en gebruiksvriendelijke interface en het onderhoudsvrije ontwerp maken het de ideale keuze voor basisprestaties en systeemregeling en -bewaking.
De pomp is ontworpen om eenvoudige instelling, basisregeling en bewaking voor iedereen toegankelijk te maken. Het afgedichte rotorontwerp maakt hem onderhoudsvrij. Bewaking is mogelijk via een storingsrelaisuitgang en start- en stopregeling op afstand. Communiceert draadloos met de Grundfos GO Remote app op mobiele apparaten. Kan worden gebruikt als hoofdpomp in zowel verwarmings- als koelsystemen, inclusief:
- mengcircuits
- verwarmingsoppervlakken
- airconditioninggebieden
- grondwarmtepompsystemen
- kleine koeltoepassingen
De MAGNA1 is een eenfasepomp waarbij het bedieningspaneel en het regelsysteem in de schakelkast zijn geïntegreerd. Het pomphuis is verkrijgbaar in gietijzer of roestvrij staal. De rotor is gemaakt van koolstofvezel, de lagerplaat en rotordeksel van roestvrij staal en het statorhuis van aluminium. De elektronica is luchtgekoeld.
De pomp bevat een 4-polige synchrone motor met permanente magneet die efficiënter is dan conventionele asynchrone motoren. De pompsnelheid wordt geregeld door een geïntegreerde frequentieomvormer.
Technische parameters
| Naam product | MAGNA1 80-80 F |
|---|---|
| Bestelnr. | 99221407 |
| EAN-nummer | 5712608943799 |
| Max. Hoogte verplaatsing | 80 dm |
| TF-klasse | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 6 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 80 |
| PN voor pijpaansluiting | PN 6 |

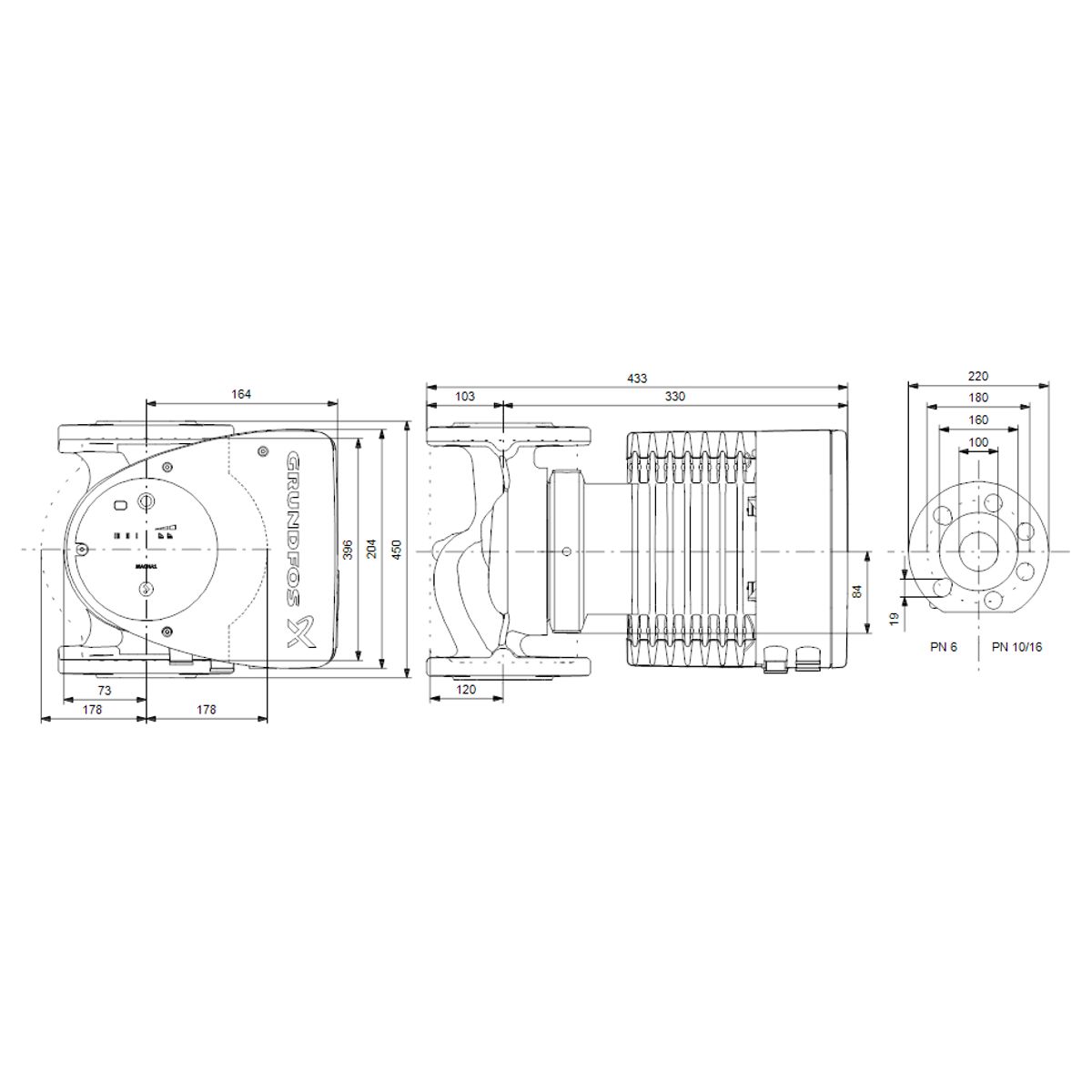

| Aansluiting op de buisaansluiting | 360 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Max. Opgenomen vermogen (P1 max) | 715 W |
| Min. opgenomen vermogen (P1 min.) | 26.32 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.28 A |
| Maximaal stroomverbruik (I MAX) | 3.14 A |
| Snelheid (n) | 2895 tpm |
| IP-bescherming | X4D |
| Isolatie | F |
| Energie-efficiëntieklasse (EEI) | 0.20 |
| Nettogewicht | 28,7 kg |
| Bruto gewicht | 31,5 kg |
| Transport hoeveelheid | 0.071 m³ |
| Milieugoedkeuringen | CN ROHS, WEEE |
Materialen
- Pomphuis
- Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Waaier
- Composietmateriaal
| Q max maximaal debiet | 48 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 8 m |
| P max Maximaal ingangsvermogen | 715 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 6 bar |
| Max. motorstroom | 3.14 A |
