MAGNA1 65-60 F / 99221371
MAGNA1 65-60 F / 99221371
Productoverzicht

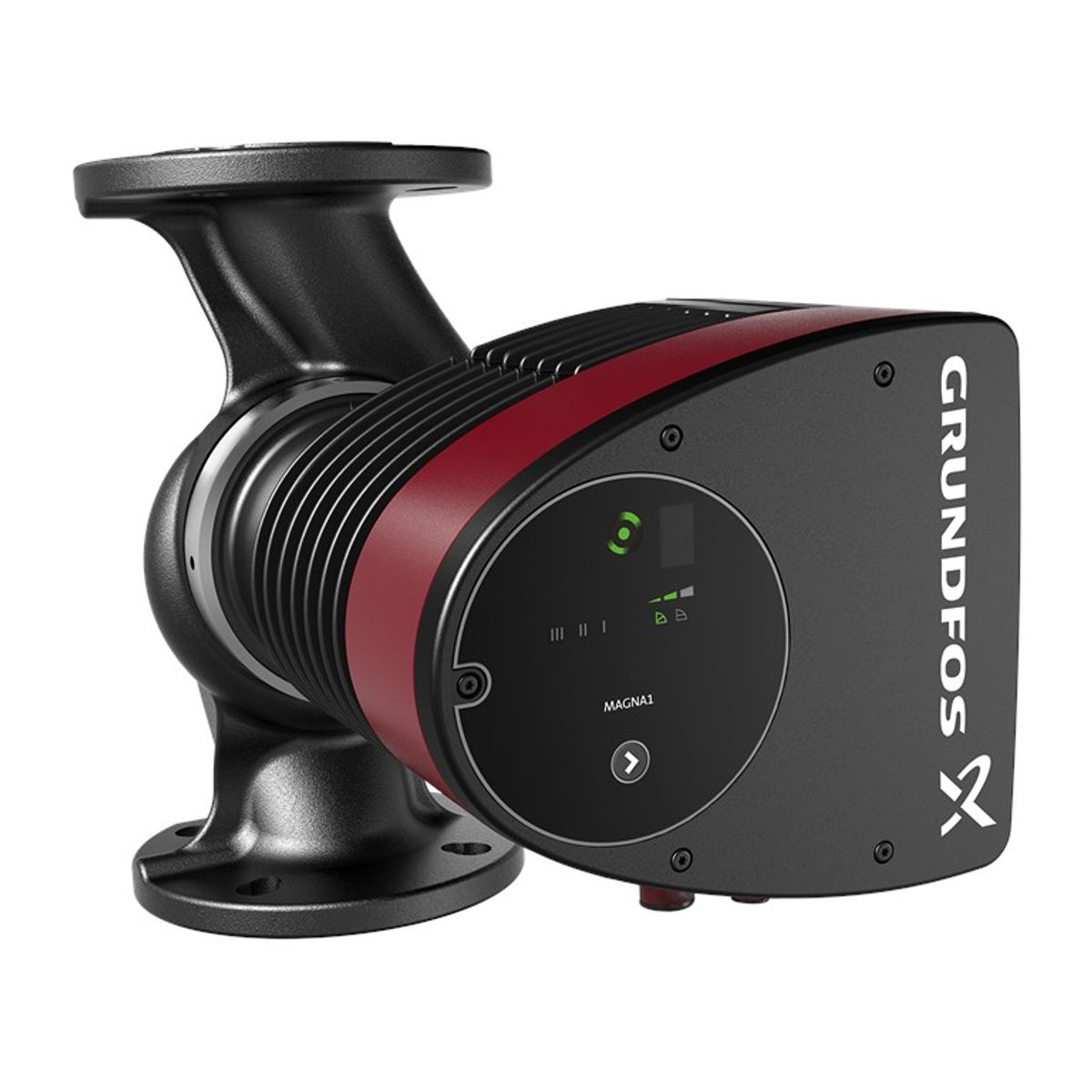

De Grundfos MAGNA1 65-60 F is een eenvoudige en efficiënte circulatiepomp ontworpen om betrouwbaar taken uit te voeren met een hoge energie-efficiëntie. Het product voldoet aan de EuP 2015-normen en zorgt voor aanzienlijke energiebesparingen. Dankzij de intuïtieve, gebruiksvriendelijke interface en het onderhoudsvrije ontwerp is de MAGNA1 de ideale keuze voor basisoperaties waarbij een eenvoudige systeembesturing en -bewaking vereist is.
De pomp is onderhoudsvrij dankzij het hermetisch afgesloten rotorontwerp. De pomp kan worden bewaakt via een storingsmeldingsrelaisuitgang en op afstand worden gestart en gestopt via een digitale ingang. De MAGNA1 communiceert draadloos met de Grundfos GO Remote app en kan dienen als hoofdpomp in zowel verwarmings- als koeltoepassingen.
Functies en kenmerken
- Hoge energie-efficiëntie en naleving van EuP 2015 regelgeving
- Geïntegreerd bedieningspaneel en regelaar in het bedieningsgedeelte
- Onderhoudsvrij hermetisch afgesloten rotorontwerp
- Mogelijkheid tot bewaking via relaisuitgang voor storingen
- Start- en stopregeling op afstand via digitale ingang
- Draadloze communicatie met Grundfos GO Remote app
- Gebruik in verwarmings- en koelsystemen waaronder mengcircuits, verwarmingsoppervlakken, airconditioningoppervlakken, warmtepompsystemen en kleine koeltoepassingen
- 4-polige permanentmagneet synchrone motor aangestuurd door geïntegreerde frequentieomvormer
Technische parameters
| Naam product | MAGNA1 65-60 F |
|---|---|
| Bestelnr. | 99221371 |
| EAN-nummer | 5712608943430 |
| Prijs | EUR 2789 |
| Maximale afdrukhoogte | 60 dm |
| Klasse TF | 110 |
| Certificeringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 65 |
| PN voor pijpaansluiting | PN 6/10 |

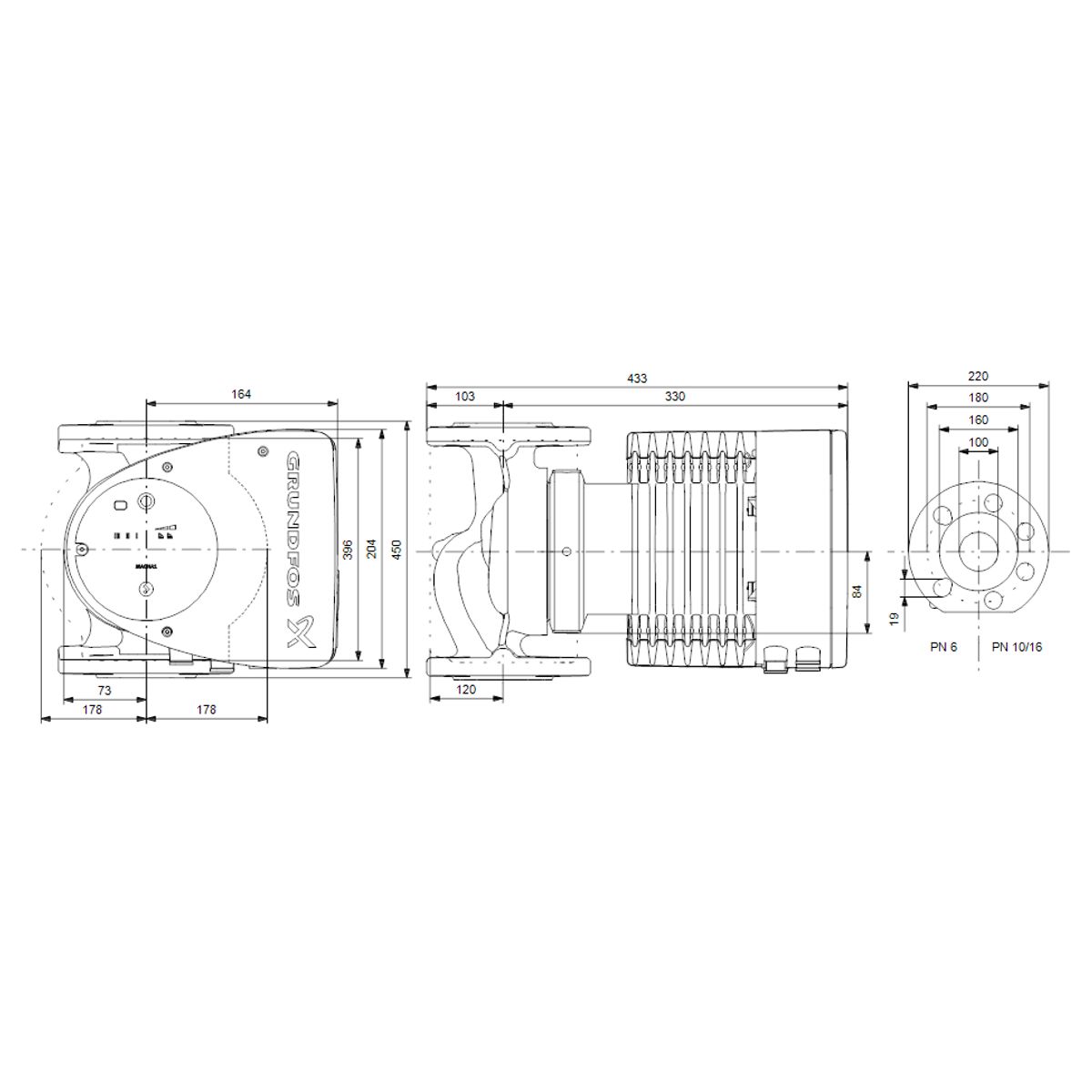

| Lengte aansluiting tot aansluiting | 340 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid vloeistof | 983,2 kg/m³ |
| P1 max. | 365 W |
| P1 min. | 23.15 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.24 A |
| Maximaal stroomverbruik | 1.64 A |
| Rotatiesnelheid | 2759 tpm |
| IP-bescherming | X4D |
| Isolatie | F |
| Energie-efficiëntieklasse (EEI) | 0.20 |
| Nettogewicht | 20,5 kg |
| Bruto gewicht | 23,3 kg |
| Transportvolume | 0.057 m³ |
| Land van herkomst | Duitsland (DE) |
| Milieugoedkeuringen | CN ROHS, WEEE |
Gebruikte materialen
- Pomphuis: grijs gietijzer EN 1561 EN-GJL-250, ASTM A48-250B
- Waaier: composietmaterialen
- Rotor: composiet koolstofvezel, roestvrijstalen lagerplaat en rotordeksel
- Statorhuis: aluminium
- Vermogenselektronica: Luchtgekoeld

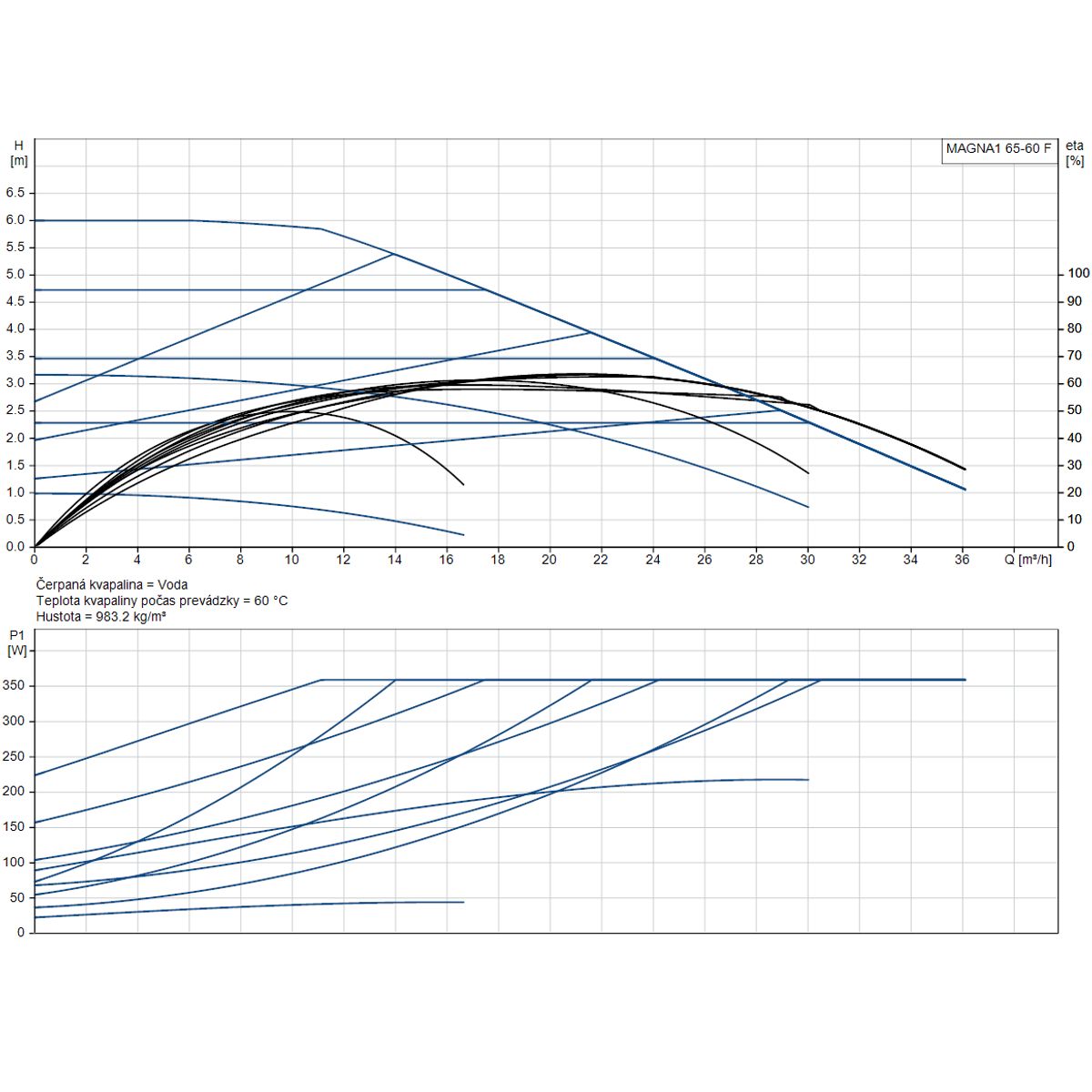

| Q max maximaal debiet | 35 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 6 m |
| P max Maximaal ingangsvermogen | 365 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1.64 A |
