Productoverzicht

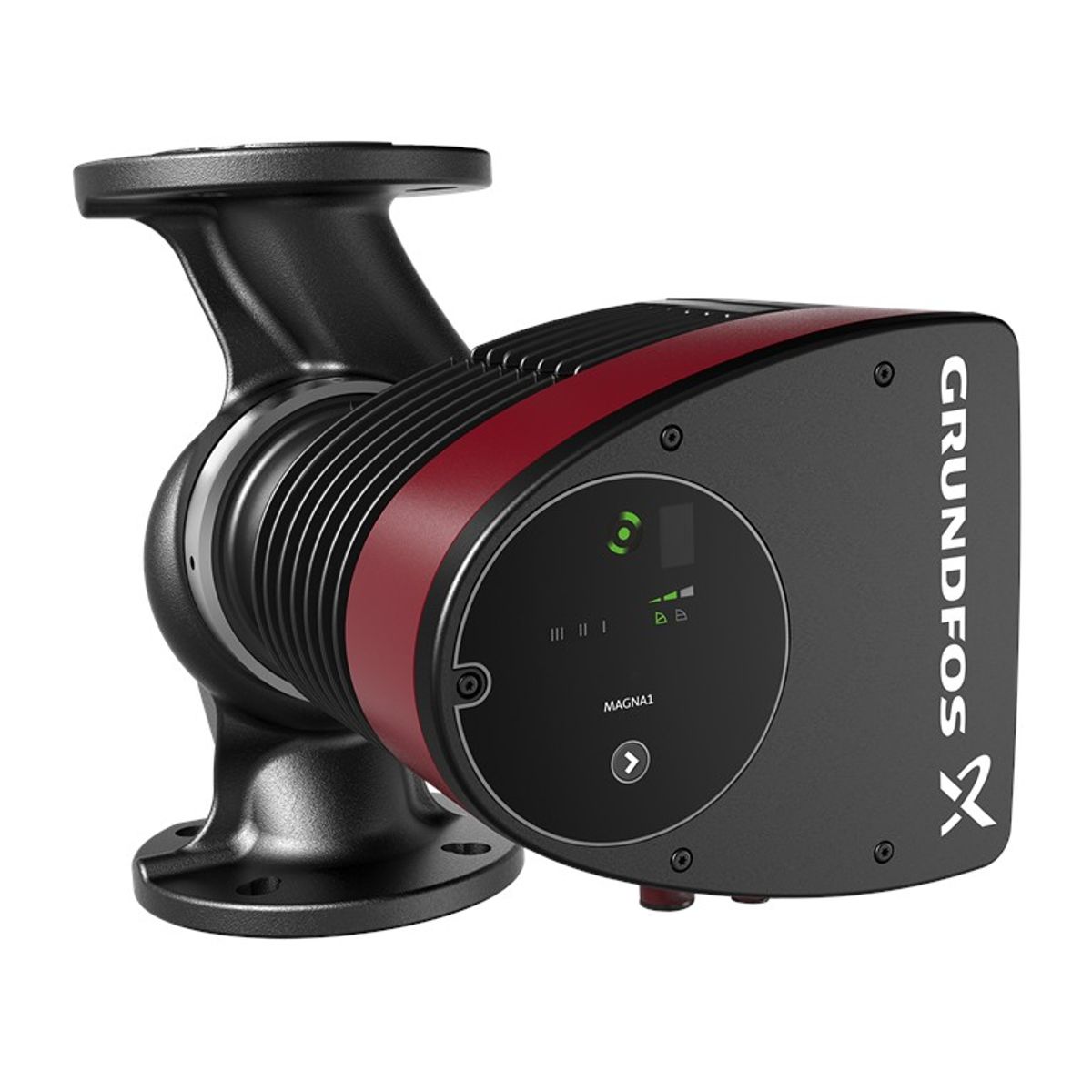

De Grundfos MAGNA1 circulatiepomp is de eenvoudige keuze voor betrouwbare prestaties. Dankzij de hoge energie-efficiëntie voldoet hij aan de EuP 2015-normen, wat zorgt voor aanzienlijke energiebesparingen. De intuïtieve en gebruiksvriendelijke interface in combinatie met het onderhoudsvrije ontwerp maken de MAGNA1 de ideale circulatiepomp voor de basisbehoefte aan vermogen in toepassingen waar een basissysteemregeling en -bewaking vereist is.
Deze serie circulatiepompen maakt het hele proces van instellen tot basisregeling en bewaking zeer eenvoudig. De pomp is onderhoudsvrij dankzij het ontwerp met gekanaliseerde rotor. MAGNA1 maakt bewaking mogelijk via de uitgang van een storingsrelais. Een digitale start- en stopingang maakt afstandsbediening van de pomp mogelijk. De pomp communiceert draadloos via de Grundfos GO Remote app.
De MAGNA1 kan functioneren als hoofdpomp in zowel verwarmings- als koeltoepassingen, waaronder:
- Mengcircuits
- Verwarmingsoppervlakken
- Airconditioningvlakken
- Warmtepompsystemen die gebruik maken van geothermische energie
- Kleine koelkasten en koeltoepassingen
De eenfasepomp heeft een bedieningspaneel dat in de schakelkast is geïntegreerd. Het pomphuis is verkrijgbaar in gietijzer of roestvrij staal. Het composiet rotorkanaal is met koolstofvezel versterkt, de lagerplaat en het rotorhuis zijn van roestvrij staal en het statorhuis is van aluminium. De vermogenselektronica is luchtgekoeld.
De pomp bevat een 4-polige synchrone permanentmagneetmotor (PM-motor), die wordt gekenmerkt door een hoger rendement dan een conventionele asynchrone kooimotor. De pompsnelheid wordt geregeld door een ingebouwde frequentieomvormer.
Technische parameters
| Naam product | MAGNA1 65-120 F |
|---|---|
| Bestelnummer | 99221374 |
| EAN-nummer | 5712608943461 |
| Prijs | EUR 3436 |
| Max. Hoogte verplaatsing | 120 dm |
| Klasse TF | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
Installatie
| Omgevingstemperatuurbereik | 0 .. 40 °C |
|---|---|
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 65 |
| PN voor pijpaansluiting | PN 6/10 |

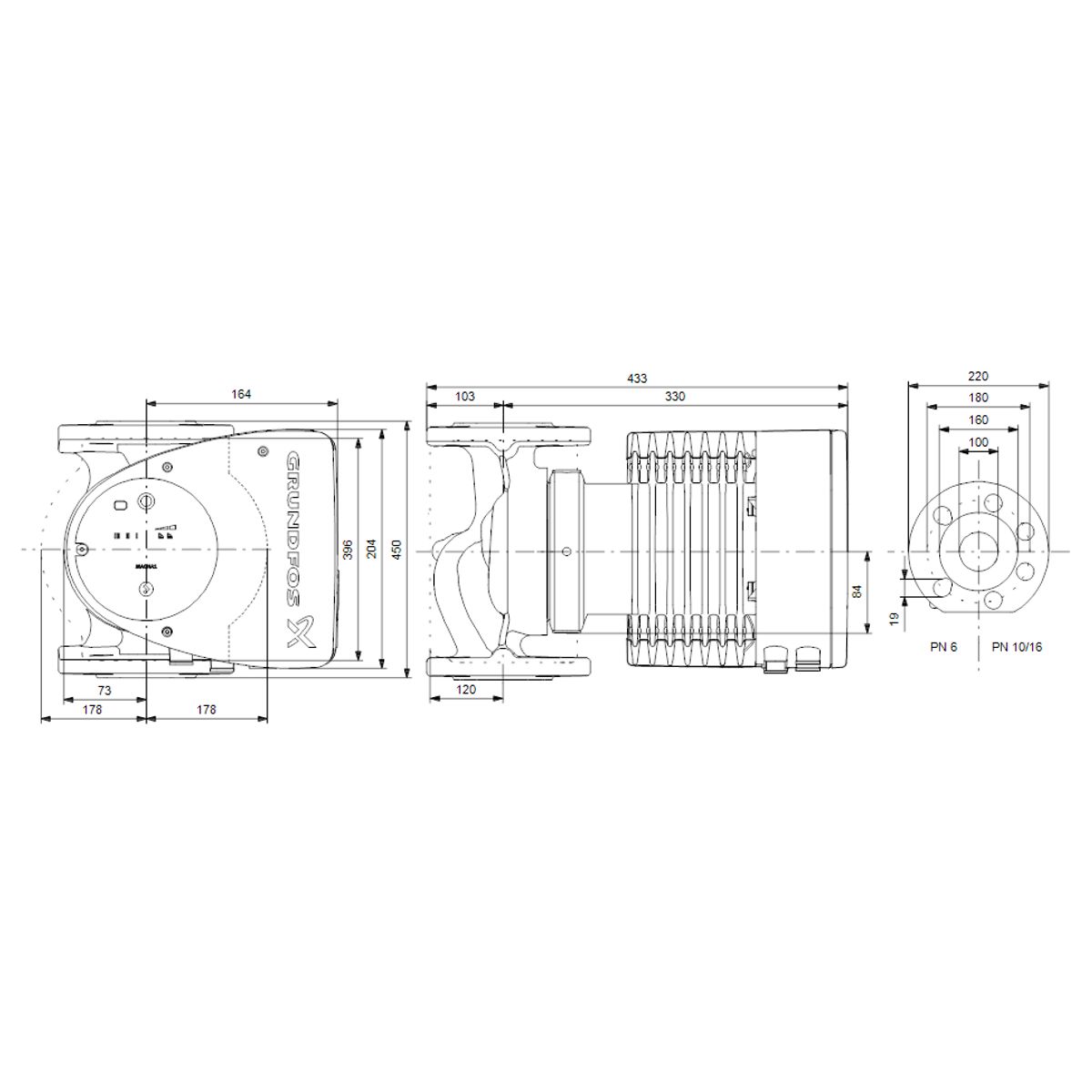

| Aansluiting op de buisaansluiting | 340 mm |
Vloeistof
| Verpompte vloeistof | Water |
|---|---|
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
Elektrische gegevens
| P1 max | 774 W |
|---|---|
| P1 min. | 24.38 W |
| Frequentie (f) | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.26 A |
| Maximale stroom (I MAX) | 3.42 A |
| Snelheid (n) | 3902 tpm |
| IP-bescherming | X4D |
| Isolatie | F |
Materiaal
| Pomphuis | Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B) |
|---|---|
| Waaier | Composiet |
Aanvullende informatie
- Energie-efficiëntie-index (EEI): 0,18
- Nettogewicht: 21,4 kg
- Brutogewicht: 24,2 kg
- Transporthoeveelheid: 0,057 m³
- Land van herkomst: Duitsland (DE)
- Milieugoedkeuringen: CN ROHS, WEEE
- Tariefindeling: 84137030
| Q max maximaal debiet | 42 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 10 m |
| P max Maximaal ingangsvermogen | 619 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 2.73 A |
