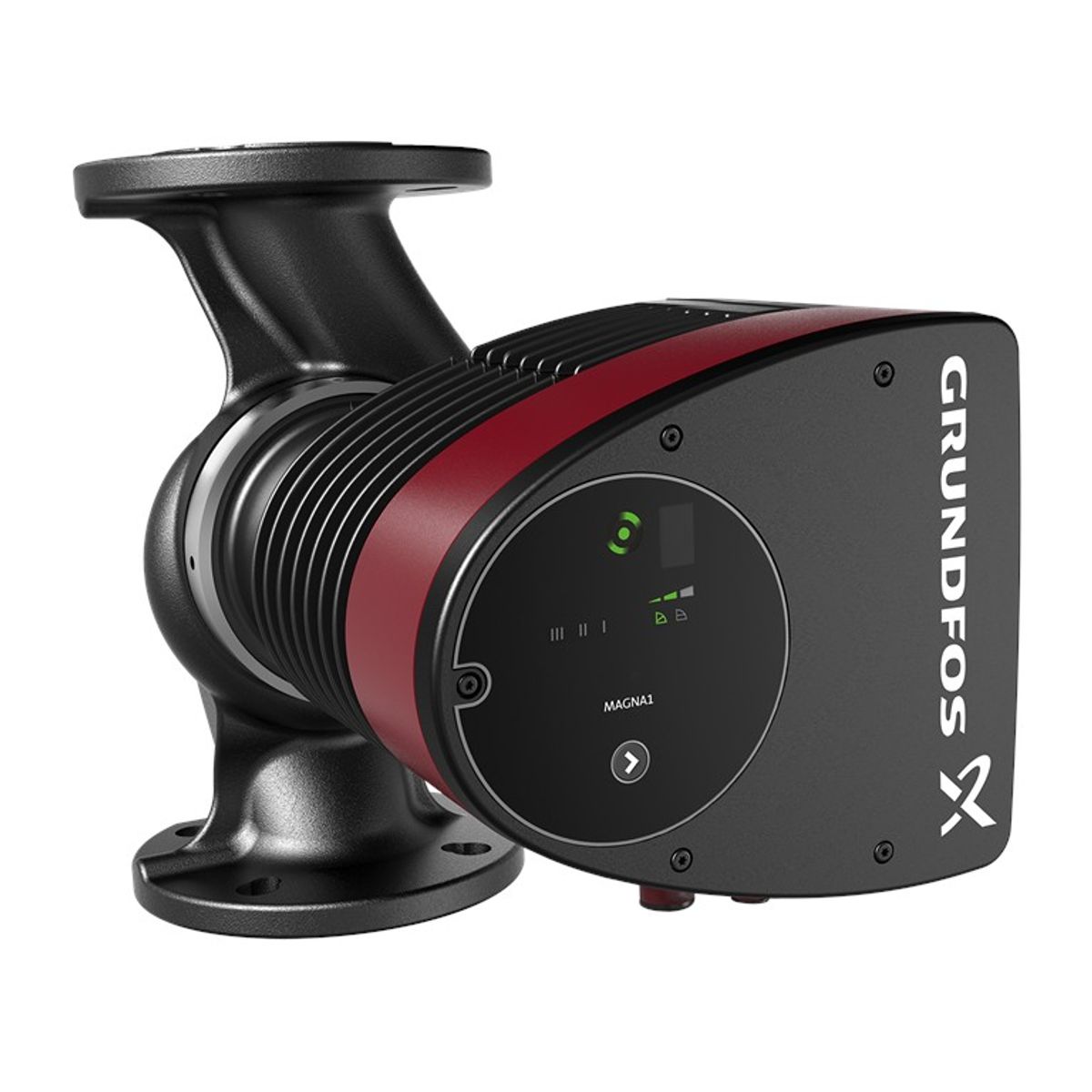

MAGNA1 40-100 F / 99221304
MAGNA1 40-100 F / 99221304
Productoverzicht
De Grundfos MAGNA1 circulatiepomp is een eenvoudige oplossing voor een goed uitgevoerde klus. Dankzij de hoge energie-efficiëntie voldoet hij aan de EuP 2015-normen, waardoor aanzienlijke energiebesparingen worden gegarandeerd. Met een intuïtieve gebruikersinterface en onderhoudsvrij ontwerp is de MAGNA1 de ideale pomp voor de basisbehoefte aan vermogen in toepassingen waar basisregeling en -bewaking van het systeem vereist is.
Alles, van instelling tot basisregeling en bewaking, is eenvoudig met deze serie circulatiepompen. De pomp is onderhoudsvrij dankzij het ontwerp met gekanaliseerde waaier. MAGNA1 maakt bewaking mogelijk via de uitgang van een storingsrelais. Een digitale ingang voor start en stop maakt afstandsbediening van de pomp mogelijk. De pomp communiceert draadloos met de Grundfos GO Remote app. De MAGNA1 kan functioneren als de hoofdpomp in zowel verwarmings- als koeltoepassingen, inclusief:
- mengcircuits
- verwarmingsoppervlakken
- oppervlakken voor airconditioning
- grond/water-warmtepompsystemen
- kleine koeltoepassingen
MAGNA1 is een eenfasepomp waarbij de regelaar en het bedieningspaneel geïntegreerd zijn in de schakelkast. Het pomphuis is verkrijgbaar in gietijzer of roestvrij staal. De composietrotor is met koolstofvezel versterkt, de lagerplaat en rotorvoering zijn van roestvrij staal, terwijl het statorhuis van aluminium is. De vermogenselektronica is luchtgekoeld.
De pomp heeft een 4-polige permanentmagneet synchrone motor, die wordt gekenmerkt door een hoger rendement in vergelijking met een conventionele asynchrone motor. De pompsnelheid wordt geregeld door een geïntegreerde frequentieomvormer.
Technische parameters
| Naam product | MAGNA1 40-100 F |
|---|---|
| Bestelnummer | 99221304 |
| EAN-nummer | 5712608942778 |
| Prijs | EUR 1948 |
| Max. Hoogte verplaatsing | 100 dm |
| Klasse TF | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
Materialen
| Pomphuis | Grijs gietijzer |
|---|---|
| EN 1561 EN-GJL-250, ASTM A48-250B | |
| Waaier | Composiet |
Installatie
| Omgevingstemperatuurbereik | 0 .. 40 °C |
|---|---|
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 40 |
| PN voor pijpaansluiting | PN 6/10 |
| Aansluiting voor voorbereiding | 220 mm |
Vloeistof
| Verpompte vloeistof | Water |
|---|---|
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
Elektrische gegevens
| P1 max | 370 W |
|---|---|
| P1 min. | 17.03 W |
| Frequentie (f) | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.19 A |
| Maximaal stroomverbruik (I MAX) | 1.65 A |
| Snelheid (n) | 4793 tpm |
| Dekking IP | X4D |
| Isolatie | F |
Andere gegevens
| Energie (EEI) | 0.20 |
|---|---|
| Netto massa | 16,3 kg |
| Brutogewicht | 17,7 kg |
| Transport hoeveelheid | 0.039 m³ |
| Fins | 4615189 |
| Land van herkomst | Duitsland (DE) |
| Tariefindeling nr. | 84137030 |
| Milieugoedkeuringen | CN ROHS, WEEE |
| Q max maximaal debiet | 21 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 10 m |
| P max Maximaal ingangsvermogen | 370 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1.65 A |
