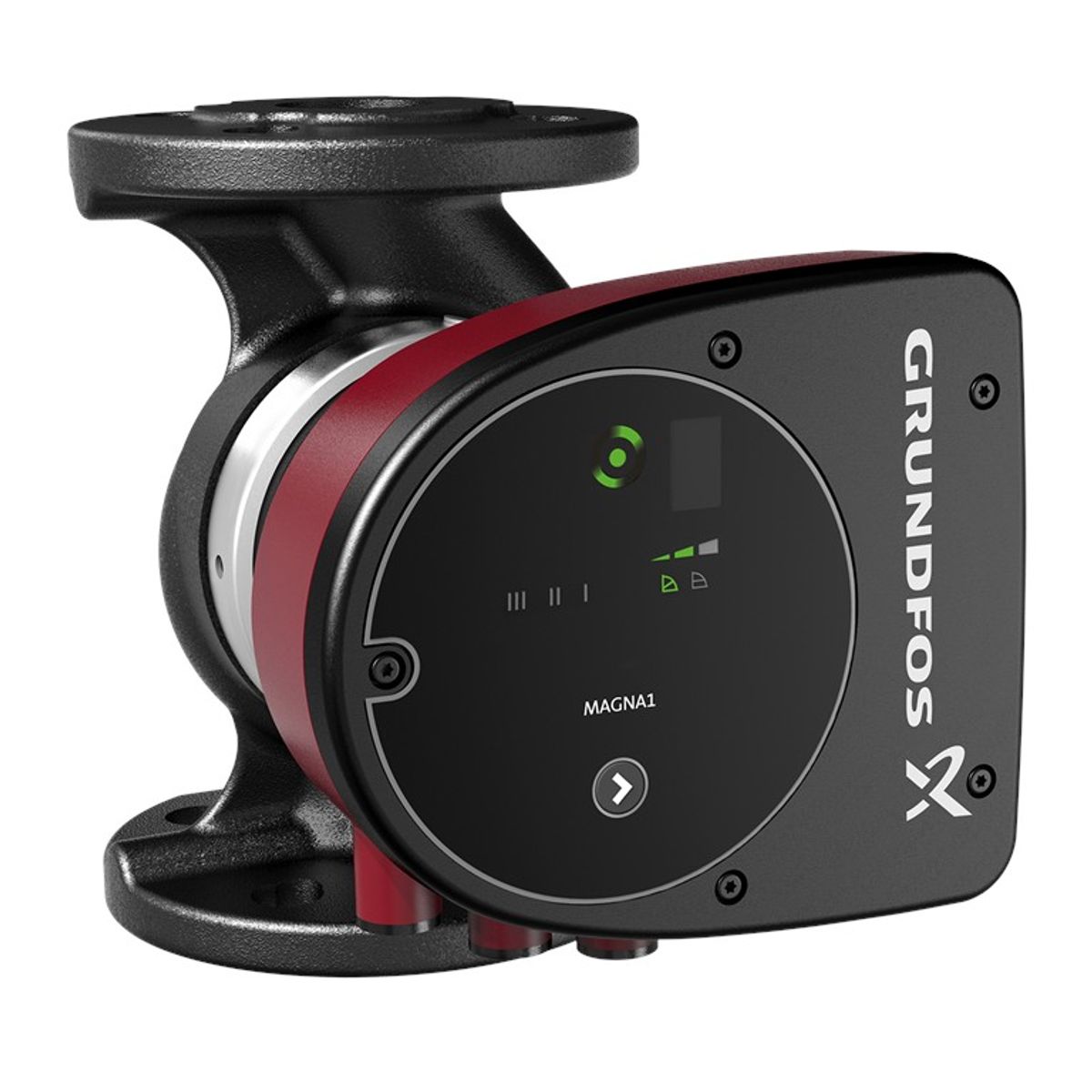

MAGNA1 32-60 F / 99221269
MAGNA1 32-60 F / 99221269
Productoverzicht
De MAGNA1 32-60 F is een Grundfos circulatiepomp die een eenvoudige en efficiënte oplossing biedt voor diverse toepassingen. Dankzij de hoge energie-efficiëntie voldoet hij aan de EuP 2015-voorschriften, wat resulteert in aanzienlijke energiebesparingen. Met een intuïtieve en gebruiksvriendelijke interface en een onderhoudsvrij ontwerp is de MAGNA1 de ideale oplossing voor basis prestatie-eisen in systemen waar eenvoudige regeling en bewaking vereist is.
Van installatie tot de basis van regeling en bewaking, alles is ontworpen voor gebruiksgemak. De circulatiepomp is onderhoudsvrij dankzij het gekanaliseerde rotorontwerp. De MAGNA1 kan worden bewaakt via een storingsrelaisuitgang en biedt start- en stopregeling op afstand. Met behulp van draadloze communicatie kan de pomp worden bediend via de Grundfos GO Remote mobiele app.
Deze pomp kan dienen als hoofdpomp in zowel verwarmings- als koelsystemen, inclusief:
- mengcircuit
- verwarmingsoppervlakken
- airconditioningoppervlakken
- grondwarmtepompsystemen
- kleine koeltoepassingen
Functies en kenmerken
De circulatiepomp is eenfasig, met geïntegreerde regeling en paneel in de schakelkast. Het pomphuis is verkrijgbaar in grijs gietijzer of roestvrij staal. Het rotorvat is gemaakt van koolstofversterkte composiet, de lagerplaat en rotorvoering zijn van roestvrij staal en het statorhuis is van aluminium. De pompelektronica is luchtgekoeld.
De pomp maakt gebruik van een 4-polige synchrone motor met permanente magneet, die efficiënter is dan conventionele asynchrone motoren. De pompsnelheid wordt geregeld door een geïntegreerde frequentieomvormer.
Technische parameters
| Naam product | MAGNA1 32-60 F |
|---|---|
| Bestelnr. | 99221269 |
| EAN-nummer | 5712608942426 |
| Prijs | EUR 1238 |
| Max. Hoogte verplaatsing | 60 dm |
| Klasse TF | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 32 |
| PN voor pijpaansluiting | PN 6/10 |
| Aansluiting op de buisaansluiting | 220 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| Maximaal opgenomen vermogen (P1 max) | 111 W |
| Minimaal opgenomen vermogen (P1 min) | 9 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.09 A |
| Maximaal stroomverbruik | 0.9 A |
| Snelheid (n) | 3516 tpm |
| Dekking IP | X4D |
| Isolatie | F |
| Energie-efficiëntieklasse (EEI) | 0.20 |
| Nettogewicht | 7.41 kg |
| Bruto gewicht | 8,24 kg |
| Transport hoeveelheid | 0.016 m³ |
| Land van herkomst | Duitsland (DE) |
| Tariefindeling nr. | 84137030 |
| Milieugoedkeuringen | CN ROHS, WEEE |
Materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-200, ASTM A48-200B)
- Waaier: Composiet
Installatie
- Omgevingstemperatuurbereik: 0 ... 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: DIN
- Aansluitmaat: DN 32
- PN voor buisaansluiting: PN 6/10
- Aansluiting op buisaansluiting: 220 mm
| Q max maximaal debiet | 9 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 6 m |
| P max Maximaal ingangsvermogen | 111 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 0.9 A |
