MAGNA1 32-120 F /99221285
MAGNA1 32-120 F /99221285
Overzicht en productbeschrijving

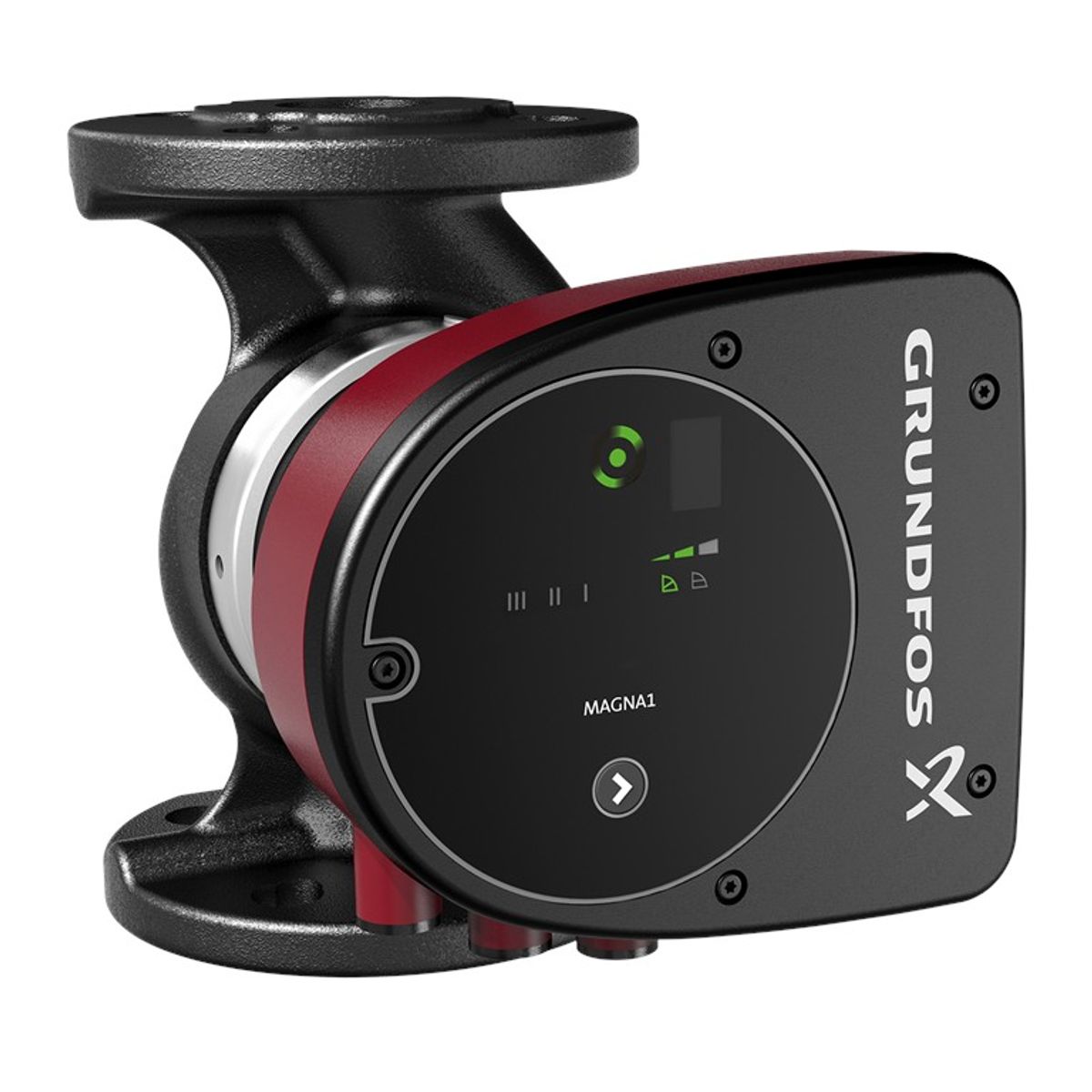

De Grundfos MAGNA1 32-120 F is de eenvoudige oplossing voor een betrouwbare circulatiepomp. De hoge energie-efficiëntie zorgt voor naleving van de EuP 2015 regelgeving, wat resulteert in aanzienlijke energiebesparingen. De intuïtieve gebruikersinterface en het onderhoudsvrije ontwerp maken de MAGNA1 de ideale pomp voor basis prestatie-eisen in toepassingen met basis systeembesturing en -bewaking.
Van instelling tot basisregeling en -bewaking, alles is eenvoudig. De pomp is onderhoudsvrij dankzij het ontwerp met gekanaliseerde rotor. De MAGNA1 kan worden bewaakt via een storingsrelaisuitgang en digitale start/stop op afstand. Met behulp van de Grundfos GO Remote app kan de pomp draadloos worden bediend. De pomp kan dienen als hoofdpomp in verwarmings- en koeltoepassingen, waaronder:
- Mengcircuits
- Verwarmingsoppervlakken
- Klimaatregelingsoppervlakken
- Geothermische warmtepompen
- Kleine koeltoepassingen
De MAGNA1 is een éénfasepomp met een geïntegreerde regelaar en bedieningspaneel in de schakelkast. Het pomphuis is verkrijgbaar in gietijzer of roestvrij staal. De rotor is gemaakt van koolstofversterkte composietvaten, de lagerplaat en rotorbehuizing zijn van roestvrij staal en de statorcassette is van aluminium. De elektronica is luchtgekoeld.
De pomp maakt gebruik van een 4-polige synchrone permanentmagneetmotor met een hoger rendement dan conventionele asynchrone motoren. De pompsnelheid wordt geregeld door een geïntegreerde frequentieomvormer.
Technische parameters
| Productnaam | MAGNA1 32-120 F |
|---|---|
| Bestelnummer | 99221285 |
| EAN-nummer | 5712608942587 |
| Prijs | EUR 1783 |
| Maximale afdrukhoogte | 120 dm |
| Klasse TF | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 32 |
| PN voor pijpaansluiting | PN 6/10 |

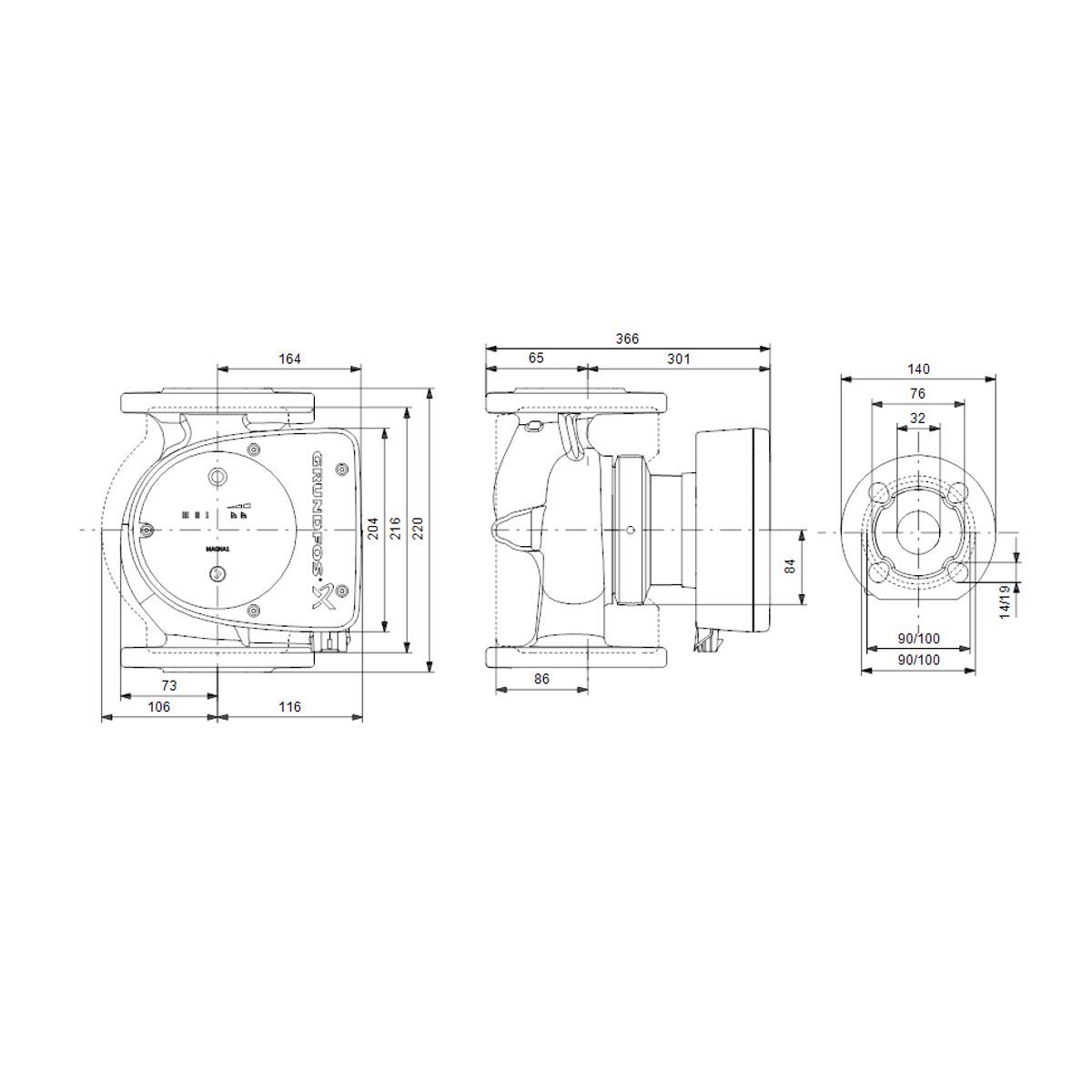

| Aansluiting tot aansluiting | 220 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| P1 max. | 329 W |
| P1 min. | 14.89 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.17 A |
| Maximaal stroomverbruik (I MAX) | 1.48 A |
| Snelheid (n) | 4754 tpm |
| IP-bescherming | X4D |
| Isolatie | F |
| EEI energieklasse | 0.20 |
| Netto gewicht | 15,2 kg |
| Bruto gewicht | 16,9 kg |
| Transport hoeveelheid | 0.039 m³ |
| Fins | 4615187 |
| Land van herkomst | Duitsland (DE) |
| Tariefindeling | 84137030 |
| Milieugoedkeuringen | CN ROHS, WEEE |
Gebruikte materialen
- Pomphuis: grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Waaier: Composiet

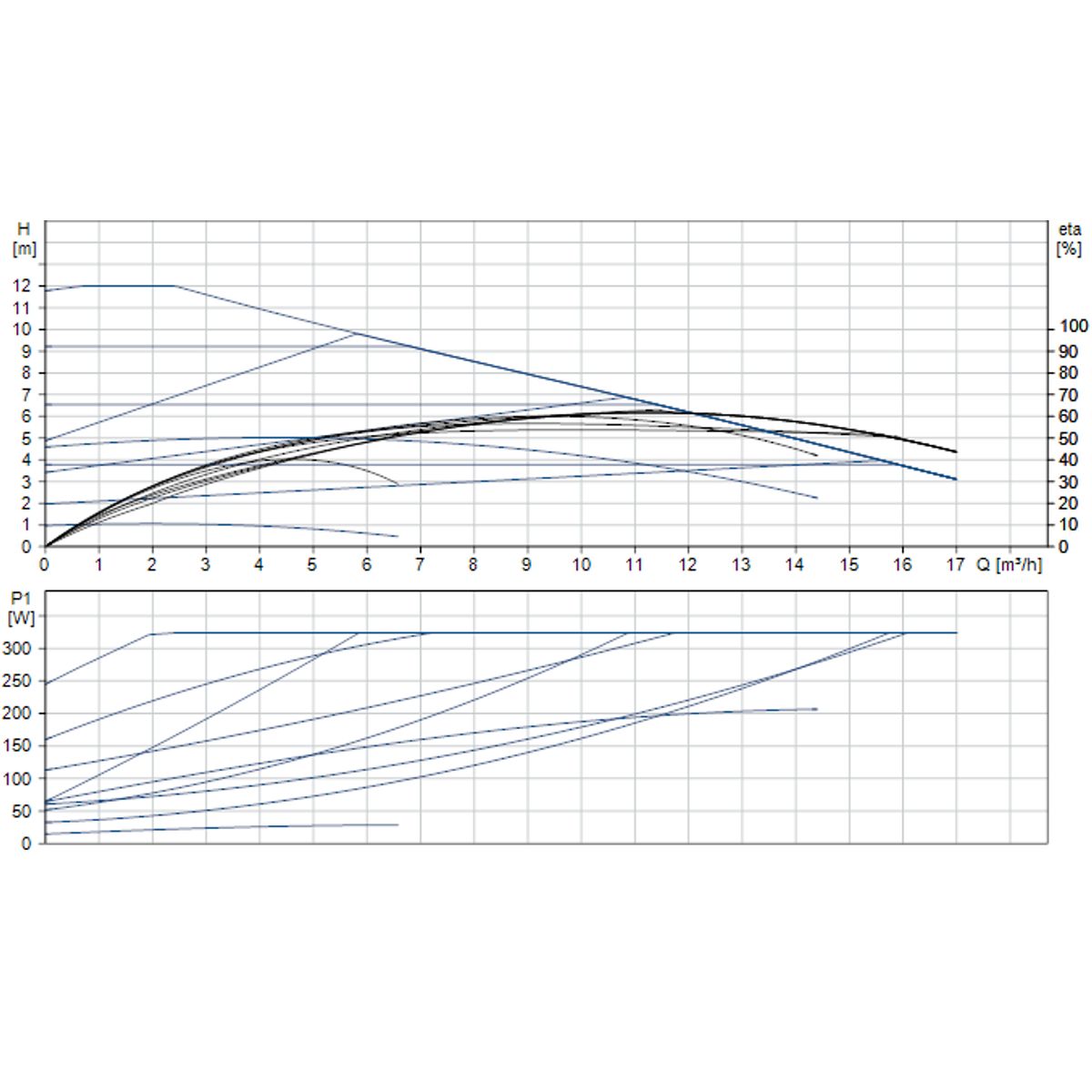

| Q max maximaal debiet | 16,5 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 329 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1.48 A |
