MAGNA1 32-120 F /99221285
MAGNA1 32-120 F /99221285
Overzicht

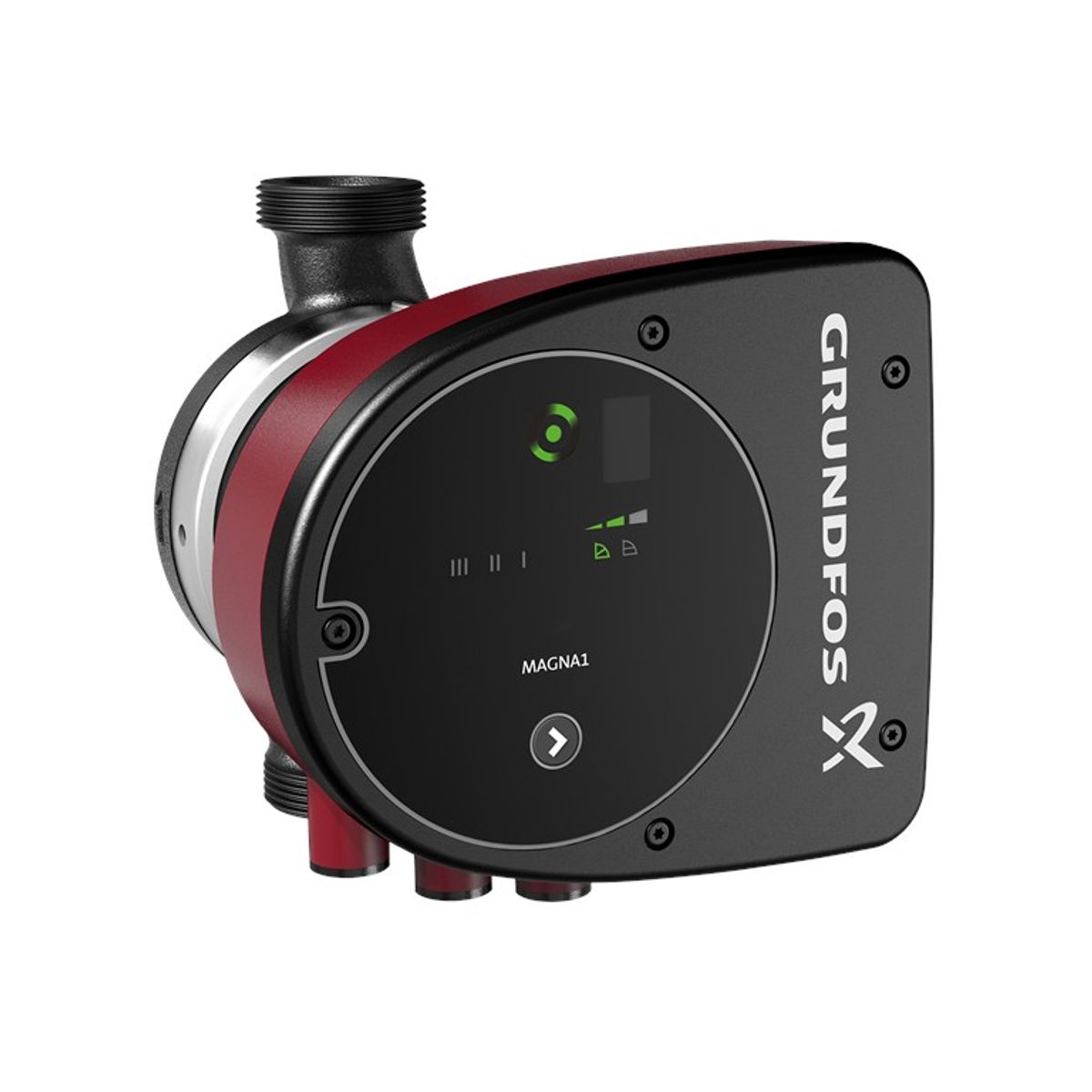

MAGNA1 32-120
De Grundfos MAGNA1 circulatiepomp is een eenvoudige oplossing die kwaliteitsprestaties en een hoge energie-efficiëntie levert, en voldoet aan de EuP 2015 normen voor aanzienlijke energiebesparingen. Met zijn intuïtieve, gebruiksvriendelijke interface en onderhoudsvrije ontwerp is de MAGNA1 de ideale pomp voor basisverwarming en -koeling waar complexe systeemregeling en bewaking niet nodig is.
De MAGNA1 kan eenvoudig worden ingesteld en bewaakt, is onderhoudsvrij dankzij het gesloten rotorontwerp, ondersteunt bewaking via foutrelais en start/stop-regeling op afstand. Hij communiceert ook draadloos met de Grundfos GO Remote app. Dit model kan dienen als hoofdpomp in verwarmings- en koelsystemen zoals:
- mengcircuits
- verwarmingsoppervlakken
- airconditioningruimtes
- geothermische warmtepompen
- kleine koelinstallaties
De pomp is eenfasig, met geïntegreerde besturing en display in de besturingskast. Het pomphuis is verkrijgbaar in gietijzer of roestvrij staal. De koolstofvezel rotor, lagerplaat en rotorbehuizing zijn van roestvrij staal, de stator is van aluminium en de elektronica is luchtgekoeld.
De MAGNA1 maakt gebruik van een 4-polige synchrone permanentmagneetmotor, die efficiënter is dan traditionele asynchrone motoren en wordt geregeld door een geïntegreerde frequentieomvormer.
Technische parameters
| Naam product | MAGNA1 32-120 |
|---|---|
| Bestelnummer | 99221281 |
| EAN-nummer | 5712608942549 |
| Prijs | EUR 1389 |

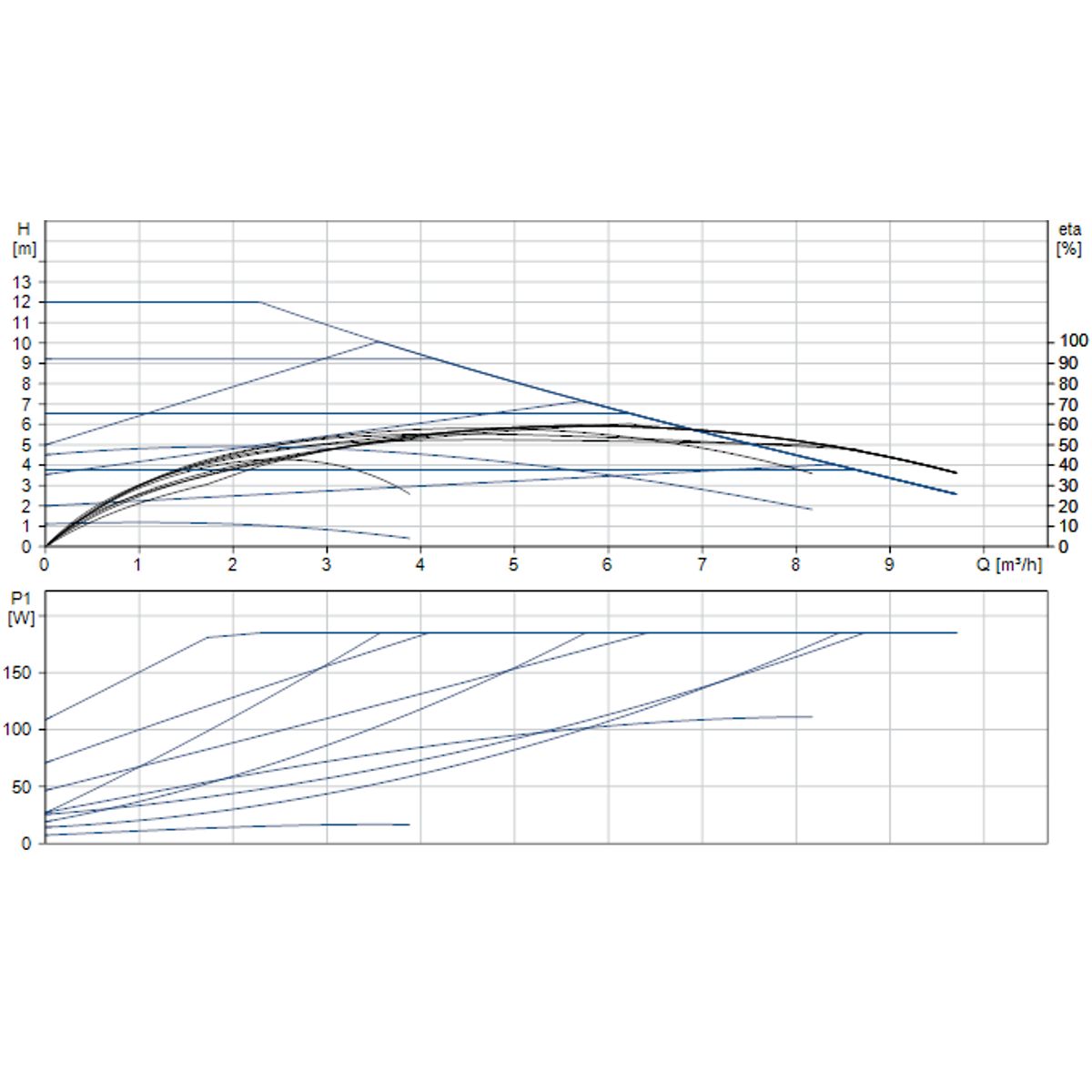

| Q werkelijk | 6.049 m³/h |
| H werkelijk | 3.478 m |
| Max. Hoogte bij uitblazen | 120 dm |
| TF klasse | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | G |
| Aansluitmaat | 2 inch |
| PN voor pijpaansluiting | PN 10 |
| Aansluiting tot aansluiting | 180 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| P1 max | 188 W |
| P1 min. | 8 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.08 A |
| I MAX | 1.51 A |
| Snelheid (rpm) | 4953 |
| IP-dekking | X4D |
| Isolatie | F |
| Energie (EEI) | 0.20 |
| Netto gewicht | 4.63 kg |
| Bruto gewicht | 5,2 kg |
| Transport hoeveelheid | 0.013 m³ |
| Land van herkomst | Duitsland (DE) |
| Tariefindeling nr. | 84137030 |
| Milieugoedkeuringen | CN ROHS, WEEE |
Materialen
- Pomphuis: Grijs gietijzer (EN 1561 EN-GJL-200, ASTM A48-200B)
- Waaier: Composiet
- Rotorhuis: Versterkt met koolstofvezel
- Lagerplaat en rotorhuis: Roestvrij staal
- Aluminium

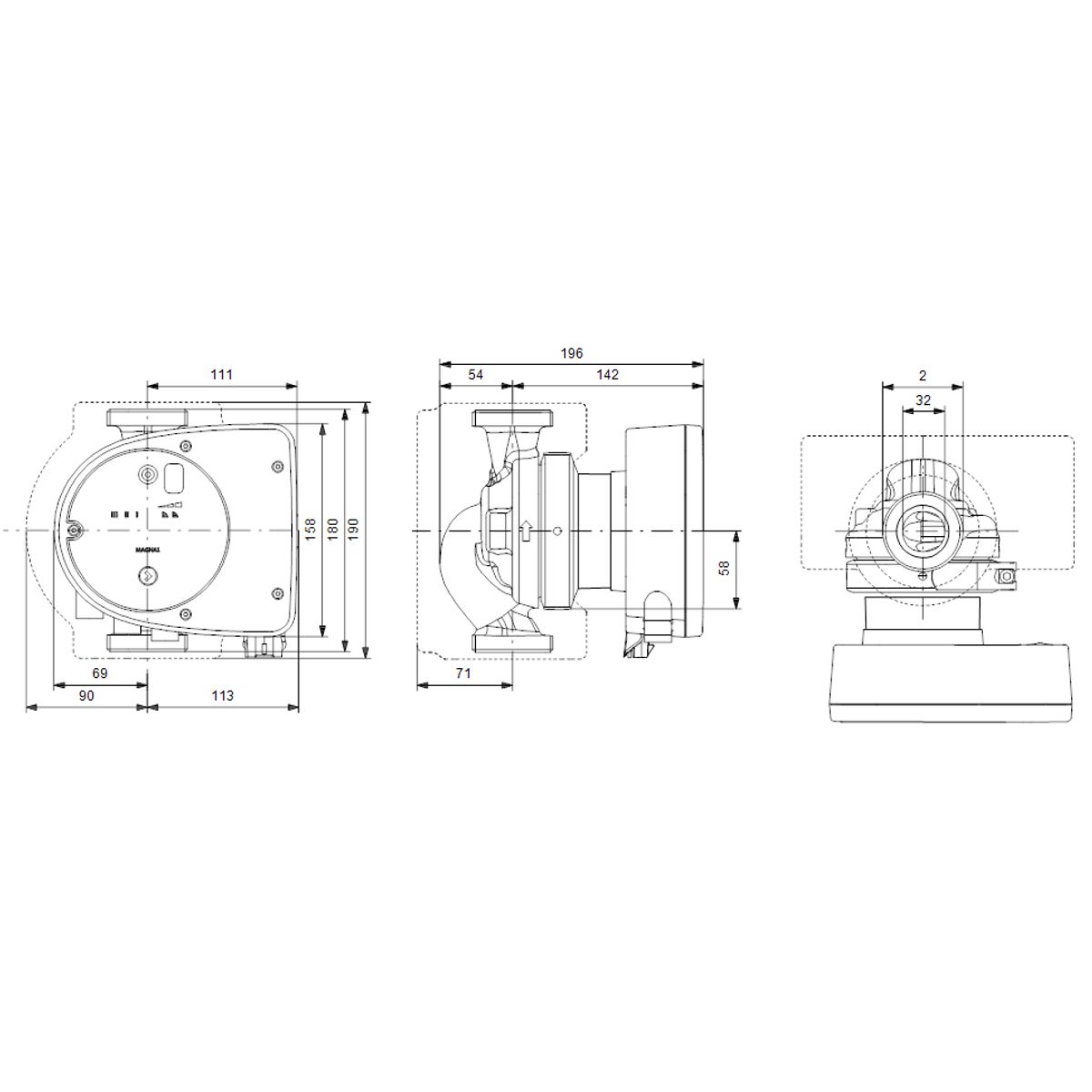

Installatie
- Omgevingstemperatuurbereik: 0 ... 40 °C
- Maximale werkdruk: 10 bar
- Type aansluiting: G, maat 2 inch
- PN voor pijpaansluiting: PN 10
- Aansluiting op buisaansluiting: 180 mm
| Q max maximaal debiet | 16,5 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 188 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1.51 A |
