MAGNA1 32-100 F / 99221237
MAGNA1 32-100 F / 99221237
Overzicht

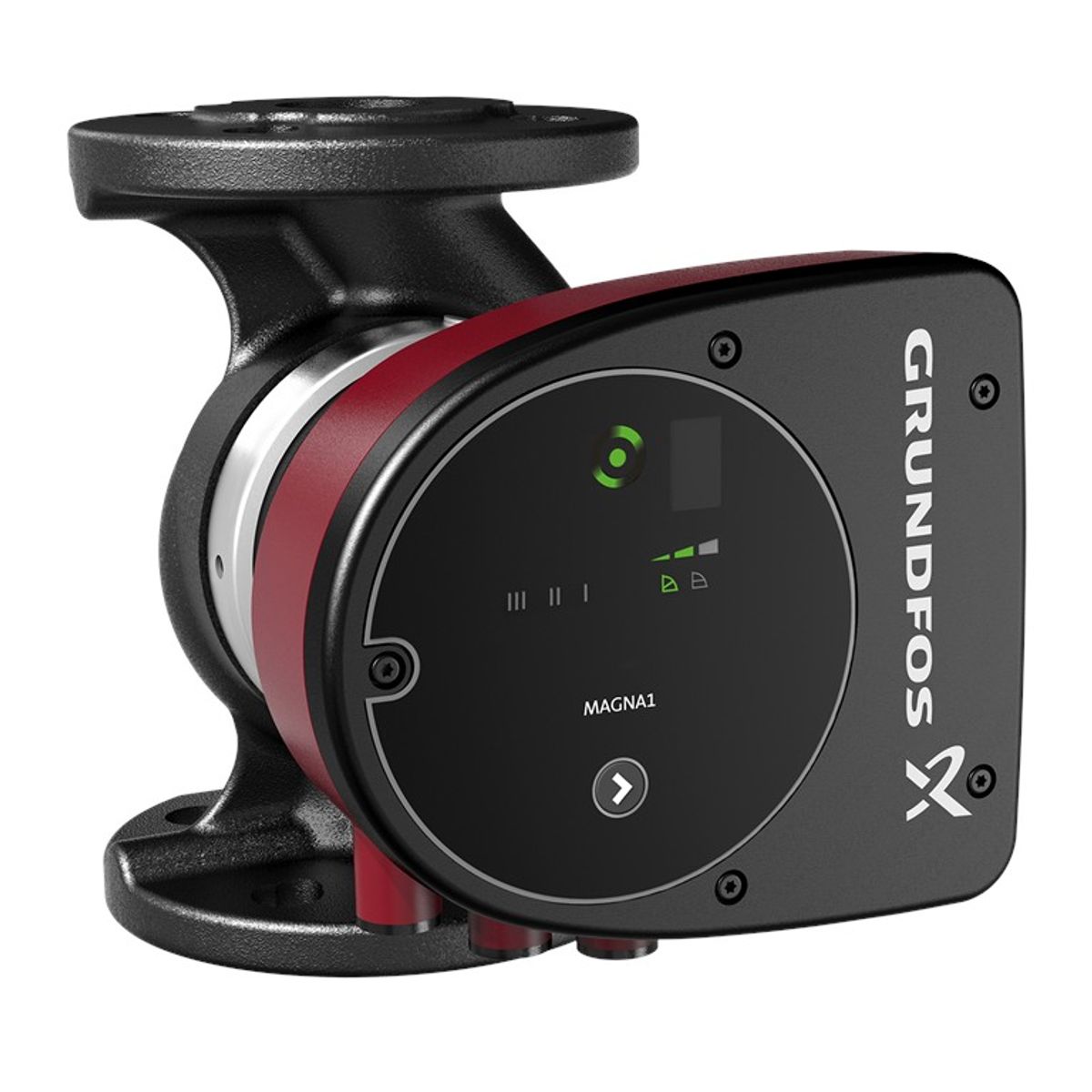

De Grundfos MAGNA1 32-100 F is een eenvoudige en efficiënte circulatiepomp, ideaal voor basistoepassingen in verwarming en koeling. De hoge energie-efficiëntie zorgt voor naleving van de EuP 2015-regelgeving, waardoor aanzienlijke energiebesparingen mogelijk zijn. Dankzij de intuïtieve gebruikersinterface en het onderhoudsvrije ontwerp is MAGNA1 een betrouwbare en zuinige systeemcirculatieoplossing.
De pomp kan eenvoudig worden geïnstalleerd en heeft een basisregeling en -bewaking. Het onderhoudsvrije ontwerp met een gekanaliseerde rotor zorgt voor een probleemloze werking. De mogelijkheid tot bewaking met een storingsrelaisuitgang en start- en stopregeling op afstand maken van de MAGNA1 een moderne oplossing. Draadloze communicatie met de Grundfos GO Remote smart app verbetert het gebruikerscomfort.
Functies en kenmerken
- Stille en zuinige 4-polige synchrone permanentmagneetmotor (PM-motor)
- Geïntegreerde frequentieomvormer voor traploze snelheidsregeling
- Onderhoudsvrij ontwerp dankzij kanaalrotor
- Mogelijkheid tot bewaking via storingsrelais
- Afstandsbediening van pompstart en -stop
- Draadloze communicatie met Grundfos GO Remote app
- Verkrijgbaar met gietijzeren of roestvrijstalen behuizing
- Gebruik als hoofdpomp in verwarmings- en koeltoepassingen waaronder mengcircuits, verwarmingsoppervlakken, airconditioningoppervlakken, warmtepompsystemen en kleine koelmachines
Installatie
| Omgevingstemperatuurbereik | 0 .. 40 °C |
|---|---|
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 32 |
| PN voor pijpaansluiting | PN 6/10 |

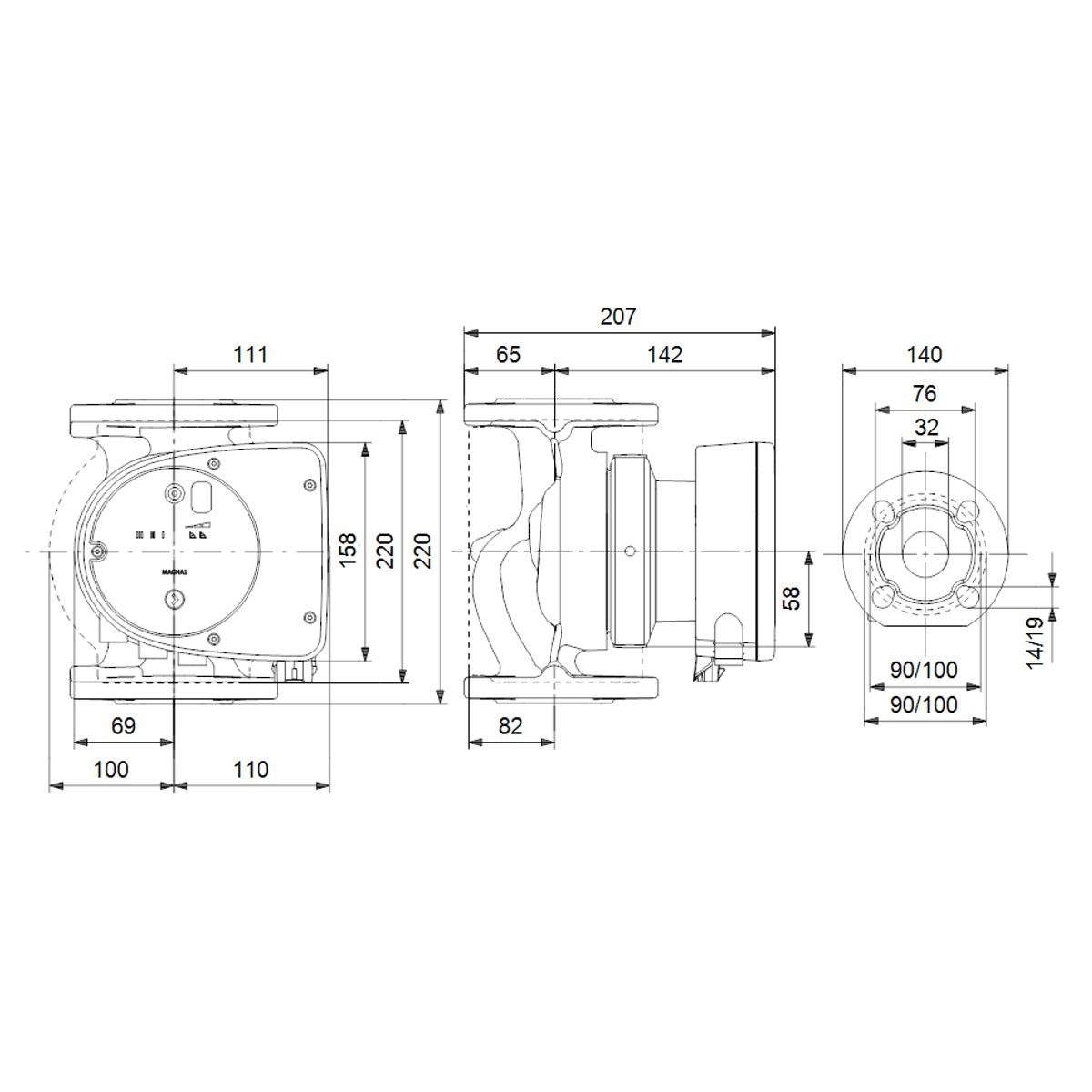

| Aansluiting op de buisaansluiting | 220 mm |
Technische parameters
| Naam product | MAGNA1 32-100 F |
|---|---|
| Bestelnummer | 99221237 |
| EAN-nummer | 5712608942105 |
| Prijs | EUR 1498 |
| Max. Hoogte verplaatsing | 100 dm |
| Klasse TF | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
Gebruikte materialen
| Pomphuis | Grijs gietijzer (EN 1561 EN-GJL-200 / ASTM A48-200B) |
|---|---|
| Waaier | Composiet |
| Rotor | Koolstofvezel versterkt composiet |
| Lagerplaat en rotorbehuizing | Roestvrij staal |
| Statorbehuizing | Aluminium |
| Elektronica | Luchtgekoeld |
Vloeistof
| Vloeistof gepompt | Water |
|---|---|
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
Elektrische gegevens
| P1 max | 175 W |
|---|---|
| P1 min. | 8 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.08 A |
| Maximale stroom (I MAX) | 1.41 A |
| Snelheid (n) | 4534 tpm |
| Dekking IP | X4D |
| Isolatie | F |
Andere gegevens
| Energie (EEI) | 0.20 |
|---|---|
| Nettogewicht | 7.44 kg |
| Bruto gewicht | 8,2 kg |
| Transport hoeveelheid | 0.016 m³ |
| Fins | 4615308 |
| Land van herkomst | Duitsland (DE) |
| Tariefindeling nr. | 84137030 |
| Milieugoedkeuringen | CN ROHS, WEEE |

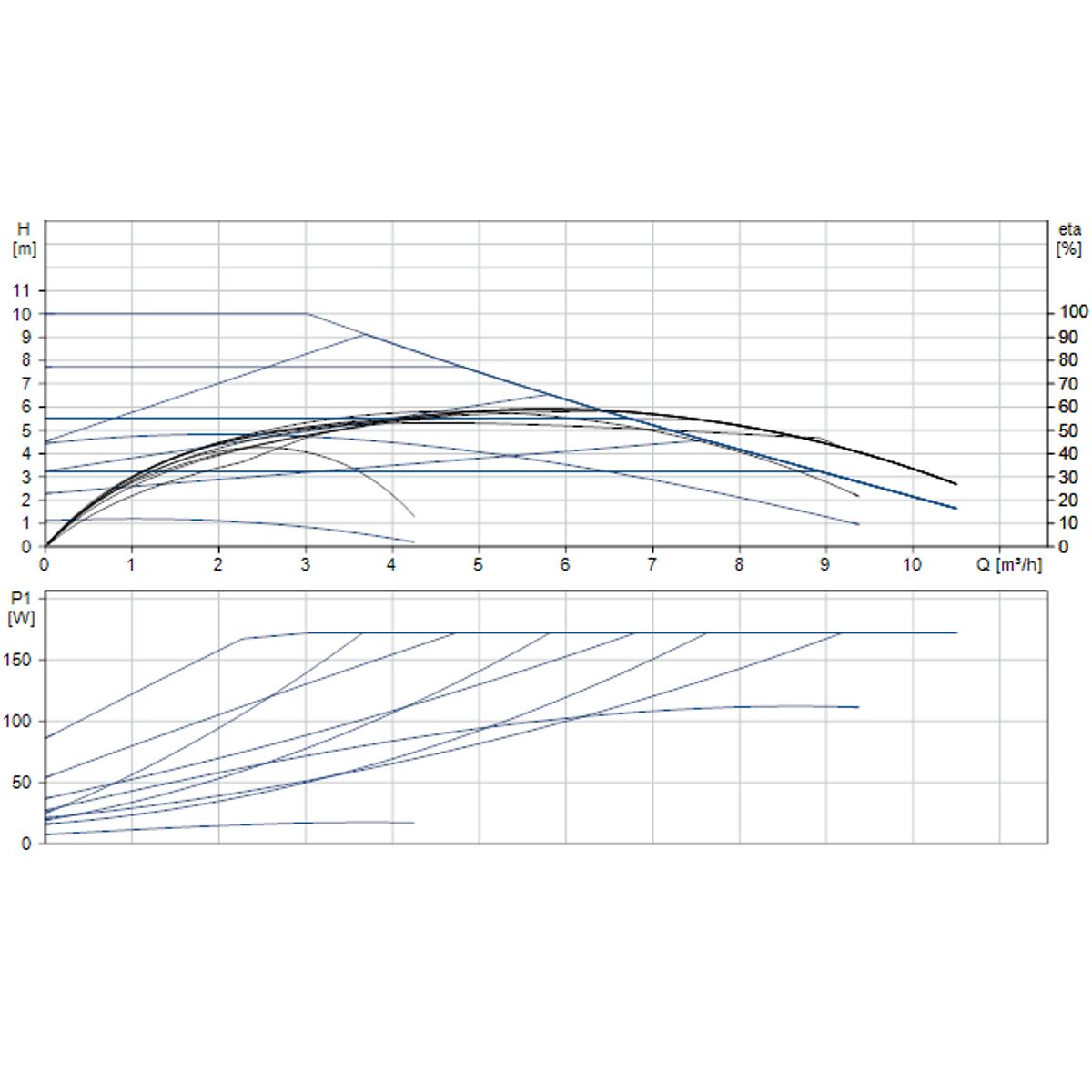

| Q max maximaal debiet | 10 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 10 m |
| P max Maximaal ingangsvermogen | 175 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 1.41 A |
