MAGNA1 25-60 / 99221217
Overzicht en productbeschrijving
De Grundfos MAGNA1 circulatiepomp is de eenvoudige en efficiënte keuze voor betrouwbare prestaties. Met zijn hoge energie-efficiëntie voldoet hij aan de EuP 2015-voorschriften en zorgt hij voor aanzienlijke energiebesparingen. De intuïtieve gebruikersinterface en het onderhoudsvrije ontwerp maken de MAGNA1 de ideale pomp voor basisbehoeften in toepassingen waar basisregeling en -bewaking van het systeem vereist is.
Deze pomp biedt eenvoudige installatie, basisregeling en bewaking. Hij is onderhoudsvrij dankzij het ontwerp met ingeblikte rotor. De MAGNA1 kan worden bewaakt via een storingsrelaisuitgang, afstandsbediening via een digitale start/stop-ingang en draadloze communicatie met de Grundfos GO Remote app. Hij kan werken als hoofdpomp in verwarmings- en koeltoepassingen, waaronder:
- mengcircuits
- verwarmingsoppervlakken
- oppervlakken voor airconditioning
- warmtepompsystemen op de grond
- kleine koeltoepassingen

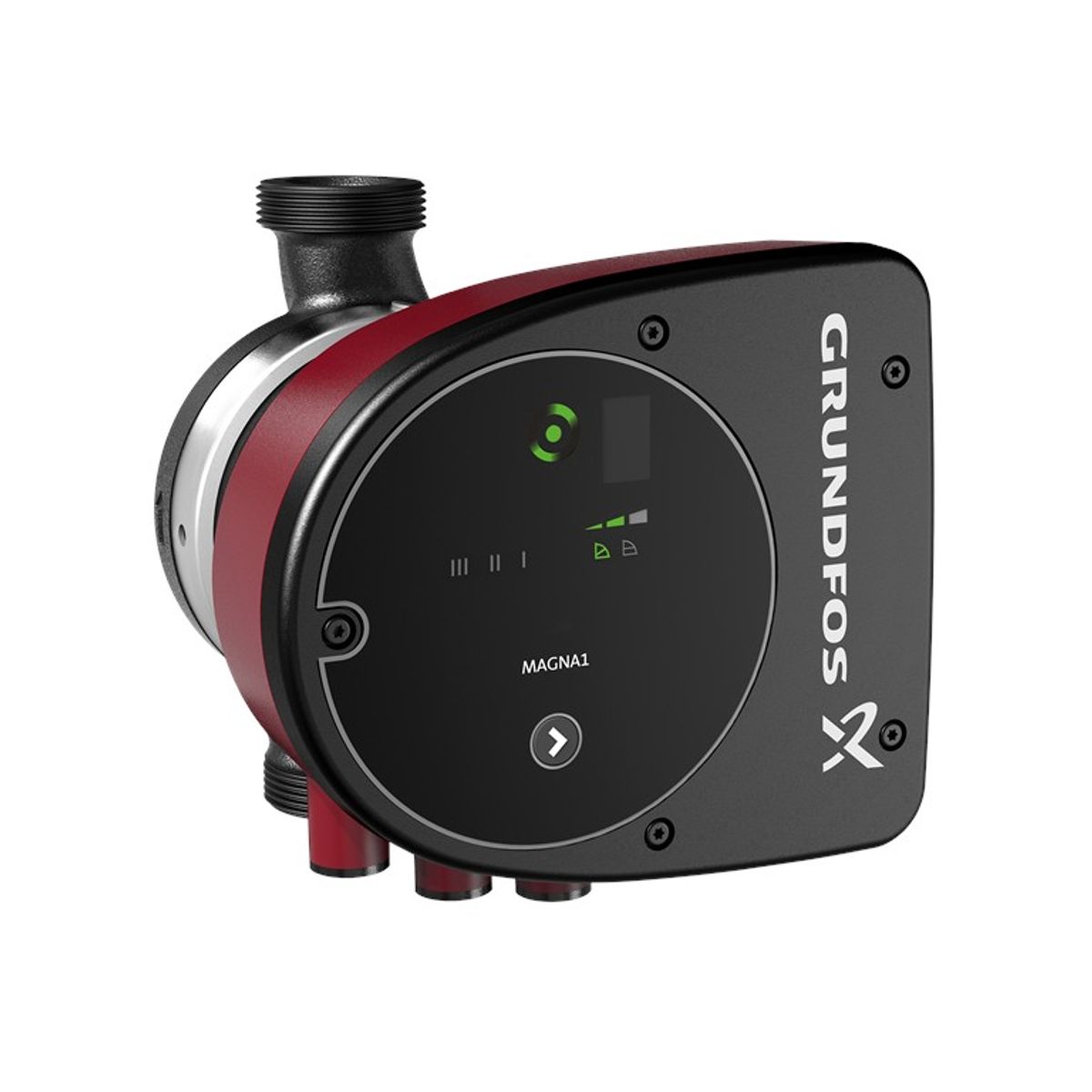

MAGNA1 is een éénfasepomp met geïntegreerde regelaar en bedieningspaneel in de schakelkast. Het pomphuis is verkrijgbaar in grijs gietijzer en roestvrij staal. De composietrotor is met koolstof versterkt, de lagerplaat en rotordeksel zijn van roestvrij staal en het statorhuis is van aluminium. De vermogenselektronica is luchtgekoeld.
De pomp is uitgerust met een 4-polige synchrone permanentmagneetmotor (PM-motor), die efficiënter is dan conventionele asynchrone motoren. De snelheid wordt naar behoefte geregeld door een geïntegreerde frequentieomvormer.
Technische parameters
| Naam product | MAGNA1 25-60 |
|---|---|
| Bestelnr. | 99221217 |
| EAN-nummer | 5712608941900 |
| Prijs | EUR 929 |
| Max. Hoogte verplaatsing | 60 dm |
| Klasse TF | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | G |
| Aansluitmaat | 1 1/2 inch |
| PN voor pijpaansluiting | PN 10 |

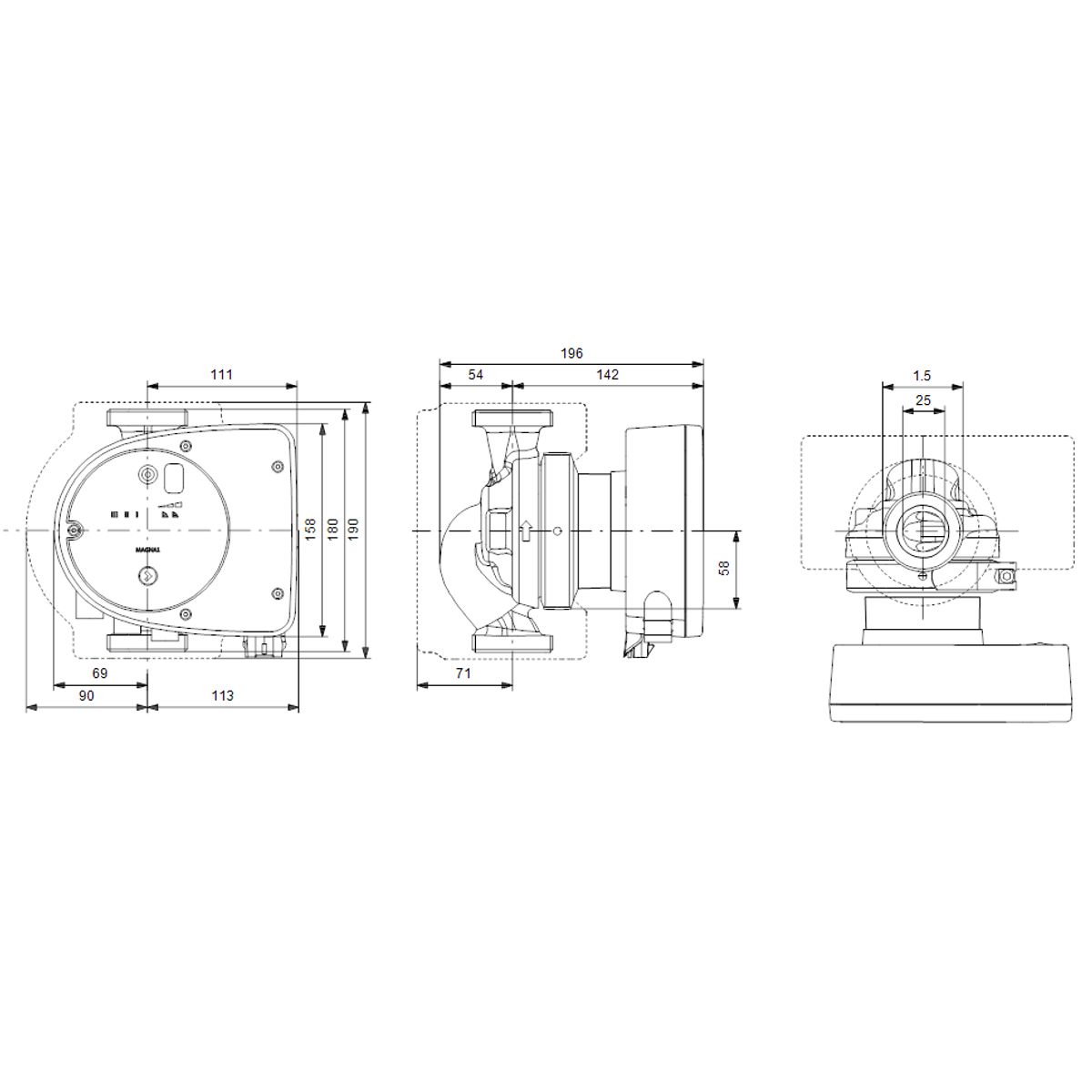

| Aansluiting tot aansluiting | 180 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid | 983,2 kg/m³ |
| P1 max | 92 W |
| P1 min. | 9 W |
| f | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.09 A |
| I MAX | 0.74 A |
| n (snelheid) | 3521 tpm |
| Dekking IP | X4D |
| Isolatie | F |
| Energie (EEI) | 0.20 |
| Netto gewicht | 4.41 kg |
| Bruto gewicht | 5.04 kg |
| Transport hoeveelheid | 0.013 m³ |
| Fins | 4615250 |
| Land van herkomst | Duitsland (DE) |
| Tariefindeling nr. | 84137030 |
| Milieugoedkeuringen | CN ROHS, WEEE |
Gebruikte materialen
- Pomphuis
- Grijs gietijzer (EN 1561 EN-GJL-200, ASTM A48-200B)
- Waaier
- Composietmateriaal

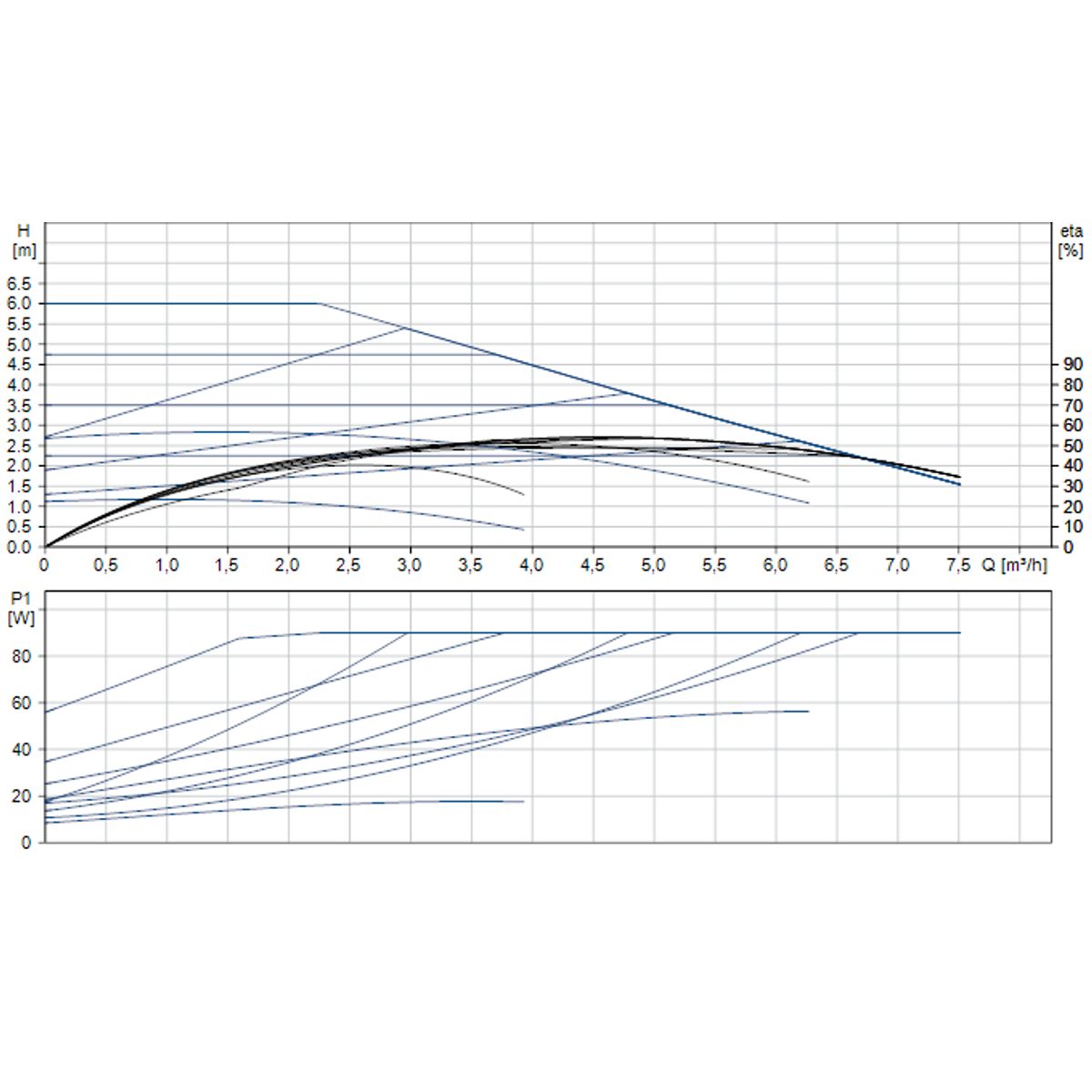

| Q max maximaal debiet | 7 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 6 m |
| P max Maximaal ingangsvermogen | 92 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 0,74 A |
