MAGNA1 100-120 F PN10 / 99221447
MAGNA1 100-120 F / 99221447
Productoverzicht

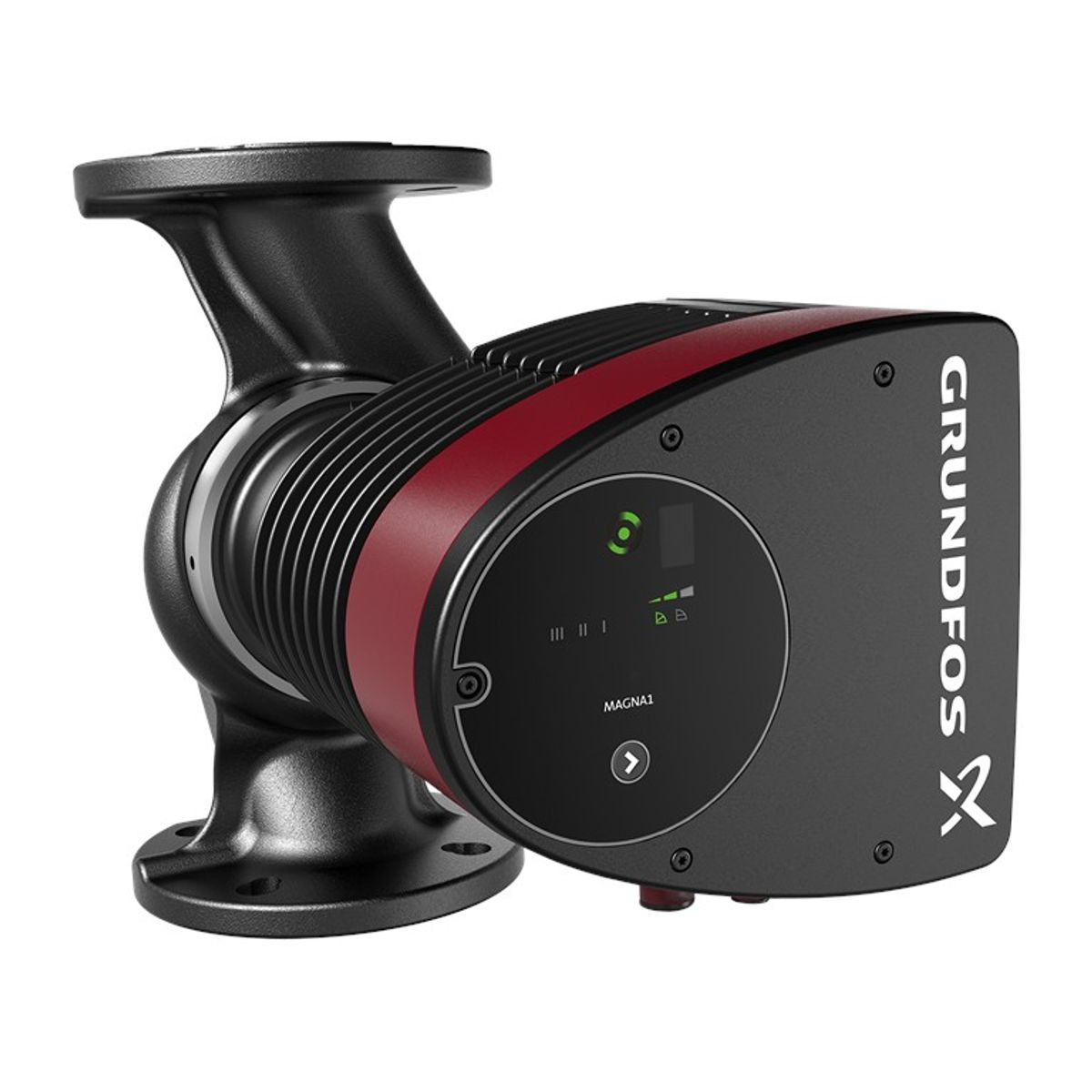

De Grundfos MAGNA1 100-120 F is een eenvoudige en effectieve oplossing voor uw circulatiebehoeften. Dit circulatiepompsysteem voldoet aan de strenge EuP 2015 energieregelgeving dankzij de hoge energie-efficiëntie, waardoor aanzienlijk elektriciteit wordt bespaard. Dankzij de intuïtieve en gebruiksvriendelijke interface en het onderhoudsvrije onderhoud is de MAGNA1 de ideale keuze voor basisprestaties in verwarmings- en koeltoepassingen waar een eenvoudige systeemregeling en -bewaking vereist is.
De pomp is onderhoudsvrij dankzij het ontwerp met gekanaliseerde rotor en biedt de mogelijkheid tot bewaking via een uitgang met storingsrelais. Start- en stopregeling op afstand wordt geleverd door een digitale ingang, en communicatie met het apparaat is draadloos mogelijk via de Grundfos GO Remote app. MAGNA1 kan worden gebruikt als hoofdpomp in zowel verwarmings- als koelsystemen, inclusief:
- mengcircuits
- verwarmingsoppervlakken
- oppervlakken voor airconditioning
- grondwarmtepompen
- kleine koeltoepassingen
Het pomphuis is verkrijgbaar in gietijzer of roestvrij staal. De rotor is een composiet, gemaakt van versterkt koolstofmateriaal, de compacte lagerplaat en het rotordeksel zijn van roestvrij staal, terwijl de stator van aluminium is. De pompelektronica is luchtgekoeld. De pomp maakt gebruik van een 4-polige synchrone permanentmagneetmotor met een geïntegreerde frequentieregelaar voor een efficiënte snelheidsregeling.
Technische parameters
| Productnaam | MAGNA1 100-120 F |
|---|---|
| Bestelnr. | 99221447 |
| EAN-nummer | 5712608944192 |
| Max. Hoogte verplaatsing | 120 dm |
| TF klasse | 110 |
| Goedkeuringen | CE, VDE, EAC, MAROKKO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Omgevingstemperatuurbereik | 0 .. 40 °C |
| Maximale werkdruk | 10 bar |
| Type aansluiting | DIN |
| Aansluitmaat | DN 100 |
| PN voor pijpaansluiting | PN 10 |

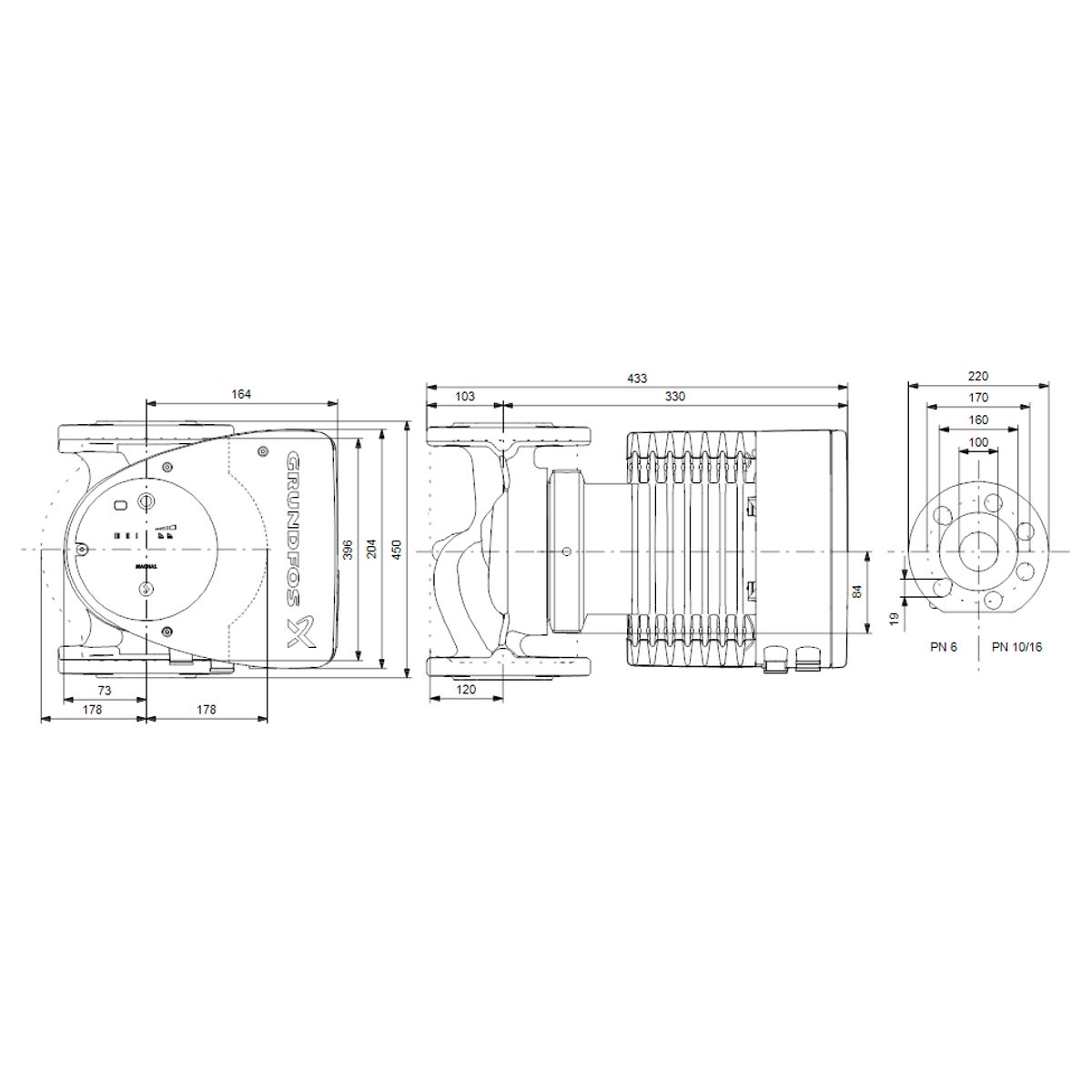

| Aansluiting op de buisaansluiting | 450 mm |
| Verpompte vloeistof | Water |
| Temperatuurbereik vloeistof | -10 .. 110 °C |
| Geselecteerde vloeistoftemperatuur | 60 °C |
| Dichtheid vloeistof | 983,2 kg/m³ |
| Maximaal opgenomen vermogen (P1 max) | 1523 W |
| Minimaal opgenomen vermogen (P1 min.) | 31.11 W |
| Frequentie | 50/60 Hz |
| Nominale spanning | 1 x 230 V |
| Minimaal stroomverbruik | 0.32 A |
| Maximaal stroomverbruik (I MAX) | 6.73 A |
| Snelheid (n) | 3642 tpm |
| Bescherming (IP) | X4D |
| Isolatie | F |
| Energie-efficiëntieklasse (EEI) | 0.20 |
| Nettogewicht | 34,1 kg |
| Bruto gewicht | 37,8 kg |
| Transport hoeveelheid | 0.097 m³ |
| Finse code | 4615229 |
| Milieugoedkeuringen | CN ROHS, WEEE |
Gebruikte materialen
- Pomphuis
- Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)
- Waaier
- Composiet

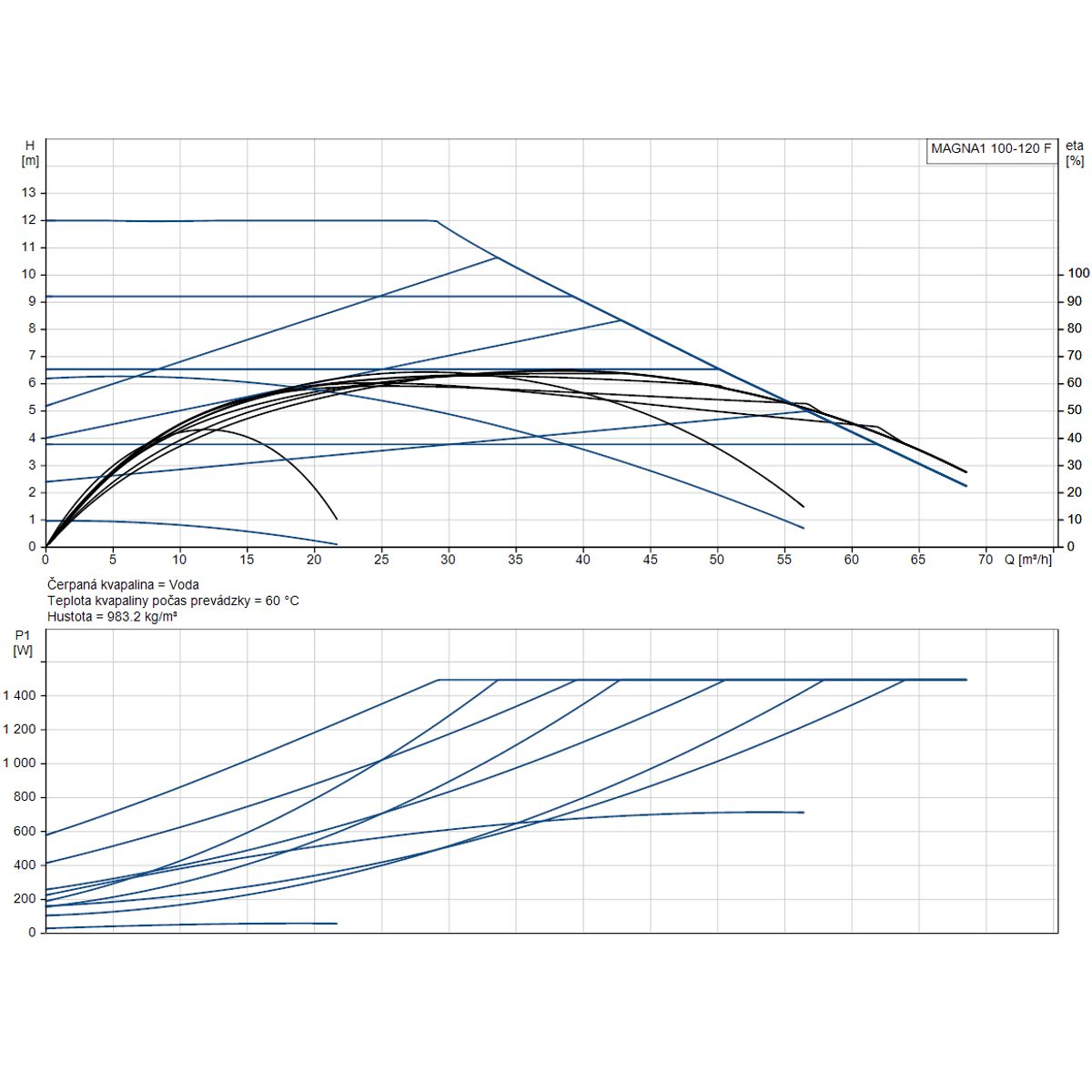

| Q max maximaal debiet | 65 m3/hod |
| Spanning | 230 V |
| H max Afvoerhoogte | 12 m |
| P max Maximaal ingangsvermogen | 1523 W |
| Max. temperatuur van verpompte vloeistof | 110 °C |
| Max. werkdruk | 10 bar |
| Max. motorstroom | 6.73 A |
