Overzicht

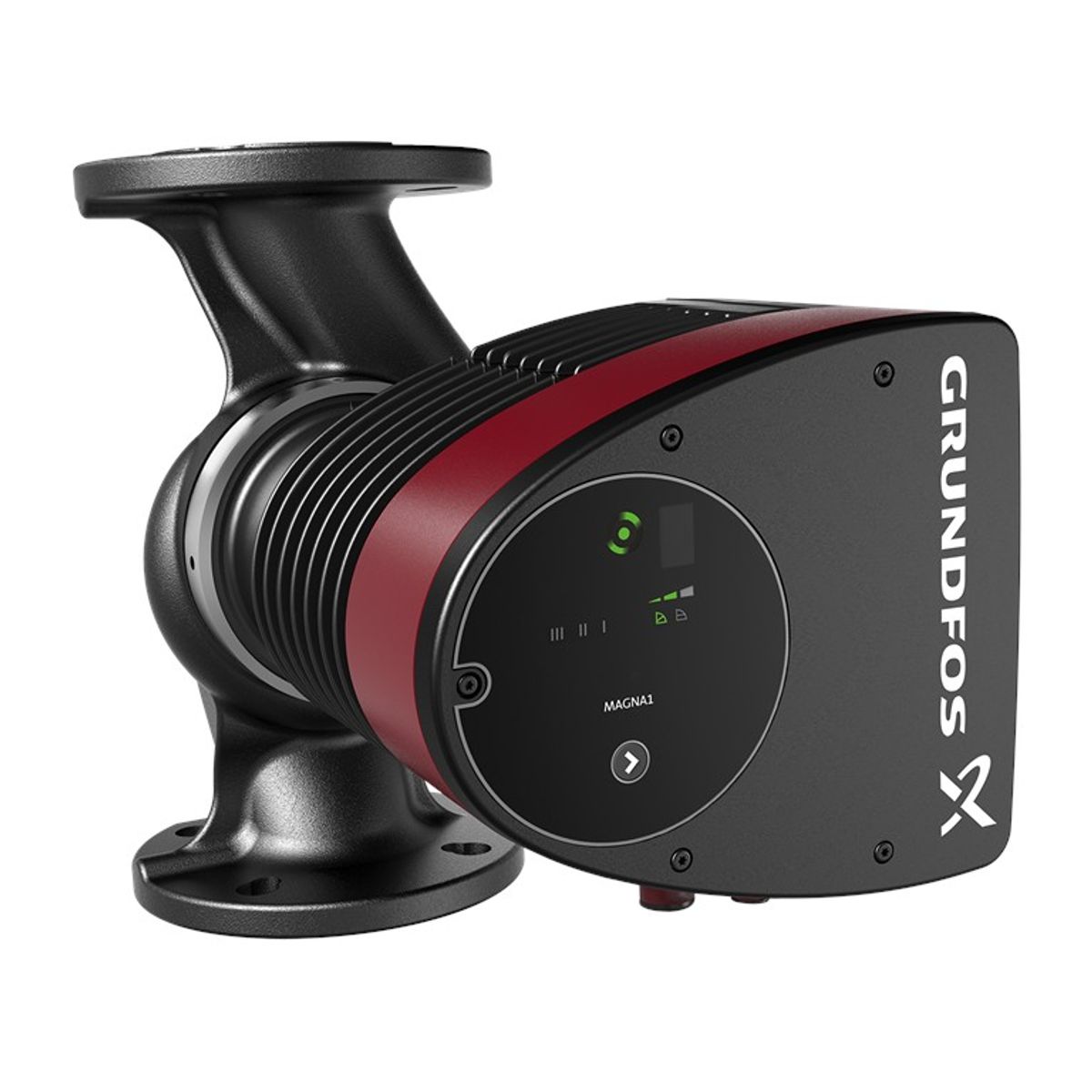

De Grundfos MAGNA1 100-100 F is een eenvoudige oplossing voor een betrouwbare, energiezuinige circulatiepomp die voldoet aan de EuP 2015-normen en een aanzienlijke energiebesparing oplevert. Met zijn intuïtieve en gebruiksvriendelijke bedieningspaneel en onderhoudsvrije ontwerp is de MAGNA1 de ideale pomp voor basis prestatie-eisen en eenvoudige systeemregeling en bewaking.

MAGNA1 is eenvoudig in te stellen en biedt basisregeling en -bewaking. De pomp is onderhoudsvrij dankzij het spoelrotorontwerp. Bewaking is mogelijk via een storingsalarmuitgang, aan/uit-regeling op afstand door start/stop-mechanisme en draadloze communicatie via de Grundfos GO Remote app. MAGNA1 is een masterpomp die geschikt is voor zowel verwarmings- als koeltoepassingen zoals:

• mengcircuits
• verwarmingsoppervlakken
• airconditioningoppervlakken
• geothermische warmtepompsystemen
• kleine koeltoepassingen

Functies en kenmerken

MAGNA1 is een eenfasepomp met geïntegreerde regelaar en bedieningspaneel in de schakelkast. Hij heeft een rotor met koolstofvezelversterkte huls, de waaier is van composiet, de lagerplaat en het rotordeksel zijn van roestvrij staal en het statorhuis is van aluminium. De besturingselektronica is luchtgekoeld.

De pomp maakt gebruik van een vierpolige permanentmagneet synchrone motor (PM-motor), die een hoger rendement oplevert dan een traditionele asynchrone motor. De pompsnelheid wordt geregeld door een geïntegreerde frequentieomvormer.

Opties voor statusbewaking en afstandsbediening vergroten de bedrijfszekerheid en het bedieningsgemak, zodat het systeem voldoet aan de behoeften van de gebruiker.

Installatie

Omgevingstemperatuurbereik

0 .. 40 °C

Maximale werkdruk

6 bar

Type aansluiting

DIN

Aansluitmaat

DN 100

PN voor pijpaansluiting

PN 6

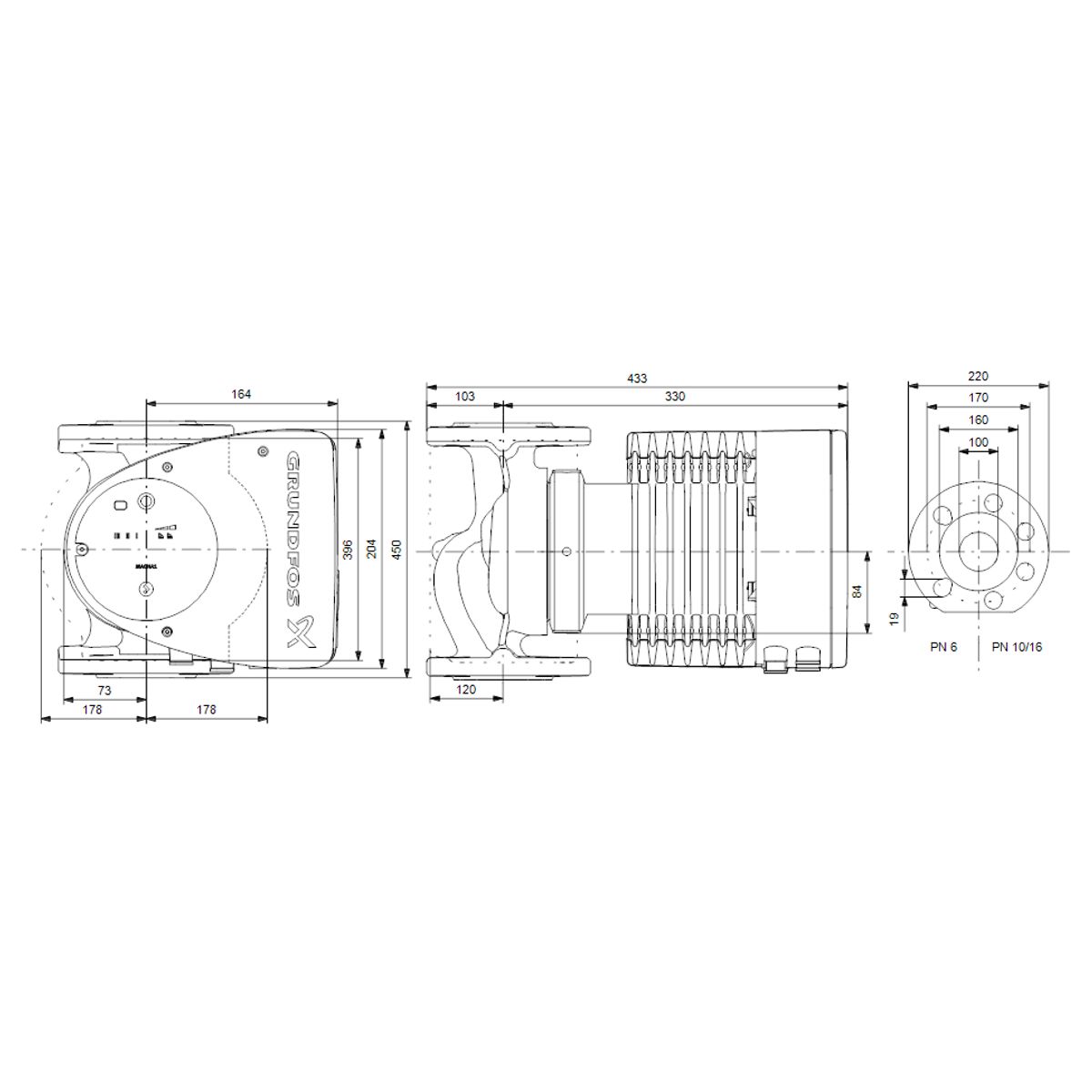

Aansluiting op de buisaansluiting

450 mm

Technische parameters

Materialen

Pomphuis

Grijs gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B)

Waaier

Composiet
