DDA7,5-16 AR-PVC/V/C-F-31U2U2FG - 97721950
DDA7,5-16 AR-PVC/V/C-F-31U2U2FG - 97721950
Productoverzicht

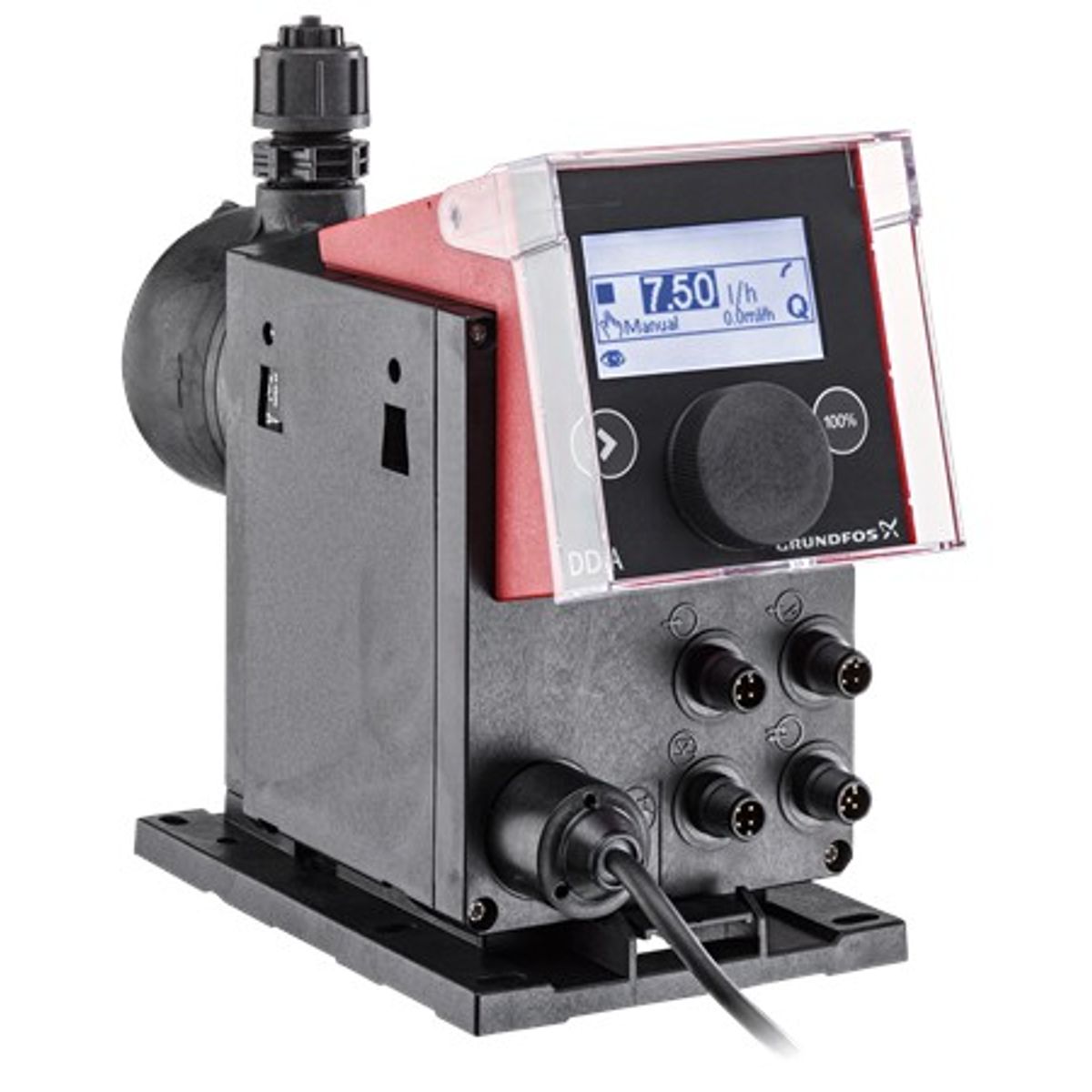

De SMART Digital DDA is een compacte volumetrische membraandoseerpomp met stappenmotor en intelligente besturingselektronica met minimaal stroomverbruik. De pompen uit de SMART Digital Dosing serie werken met volledige slaglengte om optimale nauwkeurigheid, vulling en priming te garanderen, zelfs met zeer viskeuze vloeistoffen. De duur van de afzonderlijke slagen varieert afhankelijk van de ingestelde output, wat resulteert in een geoptimaliseerde, gelijkmatige en constante flow aan de drukzijde.
De montageplaat maakt installatie in drie verschillende posities mogelijk zonder dat er extra accessoires nodig zijn. Het bedieningspaneel kan eenvoudig naar voren, links of rechts worden gedraaid. Het grafische LC-display met meerkleurige achtergrond maakt het instellen intuïtief en de bedieningselementen worden beschermd door een transparant deksel.
Functies en kenmerken
De doseerkop bevat:
- PTFE-membranen met lange levensduur en universele chemische bestendigheid
- Dubbele kogelkleppen voor een hoge doseernauwkeurigheid
- Ontluchtingsventiel voor eenvoudige inbedrijfstelling
Bedrijfsmodi:
- Handmatige dosering in ml/h, l/h of GPH
- Pulsregeling in ml/puls - inclusief geheugenfunctie
- Analoge regeling 0/4-20 mA
- Doseerfunctie op pulsen in ml, l of gal
- Tijdafhankelijke doseerfunctie (timer, cycli of week)
- Veldbusbesturing (Genius klaar voor Profibus DP E-Box)
Verdere functies:
- Automatische ontluchting in slaapstand om te voorkomen dat de pomp uitschakelt door beluchting
- Twee modi: 50% (max. debiet 3,75 l/u) en 25% (max. debiet 1,88 l/u) voor zeer viskeuze vloeistoffen
- Service-informatiescherm met aanduiding van onderhoudsdatum en bestelnummer reserveonderdelen
- Tweetraps vergrendeling tegen onbevoegd gebruik
- Extra displayfunctie voor weergave van aanvullende informatie, bijv. stroom mA ingangssignaal
- Teller voor totale doseerhoeveelheid (met resetoptie), bedrijfsuren en meer
- Opslaan en laden van gebruikersinstellingen, inclusief resetten naar fabrieksinstellingen
Ingangen en uitgangen:
- Pulsmode-ingang, 0/4-20 mA analoog signaal en externe stop
- Ingang voor signaal vulniveau en lege tank
- Twee potentiaalvrije uitgangsrelais (max 30 V AC/DC) voor alarmen, slag en doseerweergave
- 0/4-20 mA analoge uitgang
- Veldbus communicatie-interface (Genius en optionele Profibus DP E-box)
Technische parameters
| Type code | DDA 7,5-16 AR-PVC/V/C-F-31U2U2 |
|---|---|
| Maximaal debiet | 7,5 l/u |
| Langzame snelheid 50% | 3,75 l/u |
| Langzame snelheid 25% | 1,88 l/u |
| Minimale stroomsnelheid | 2,5 ml/u |
| Dempingsverhouding | 1:3000 |
| Goedkeuringen | CE, CSA-US, NSF61, EAC, RCM |
| Type klep | standaard |
| Maximale viscositeit | 50 mPas / 1800 mPas / 2500 mPas |
| Herhaalbaarheid | 1 % |
| Omgevingstemperatuurbereik | 0 .. 45 °C |

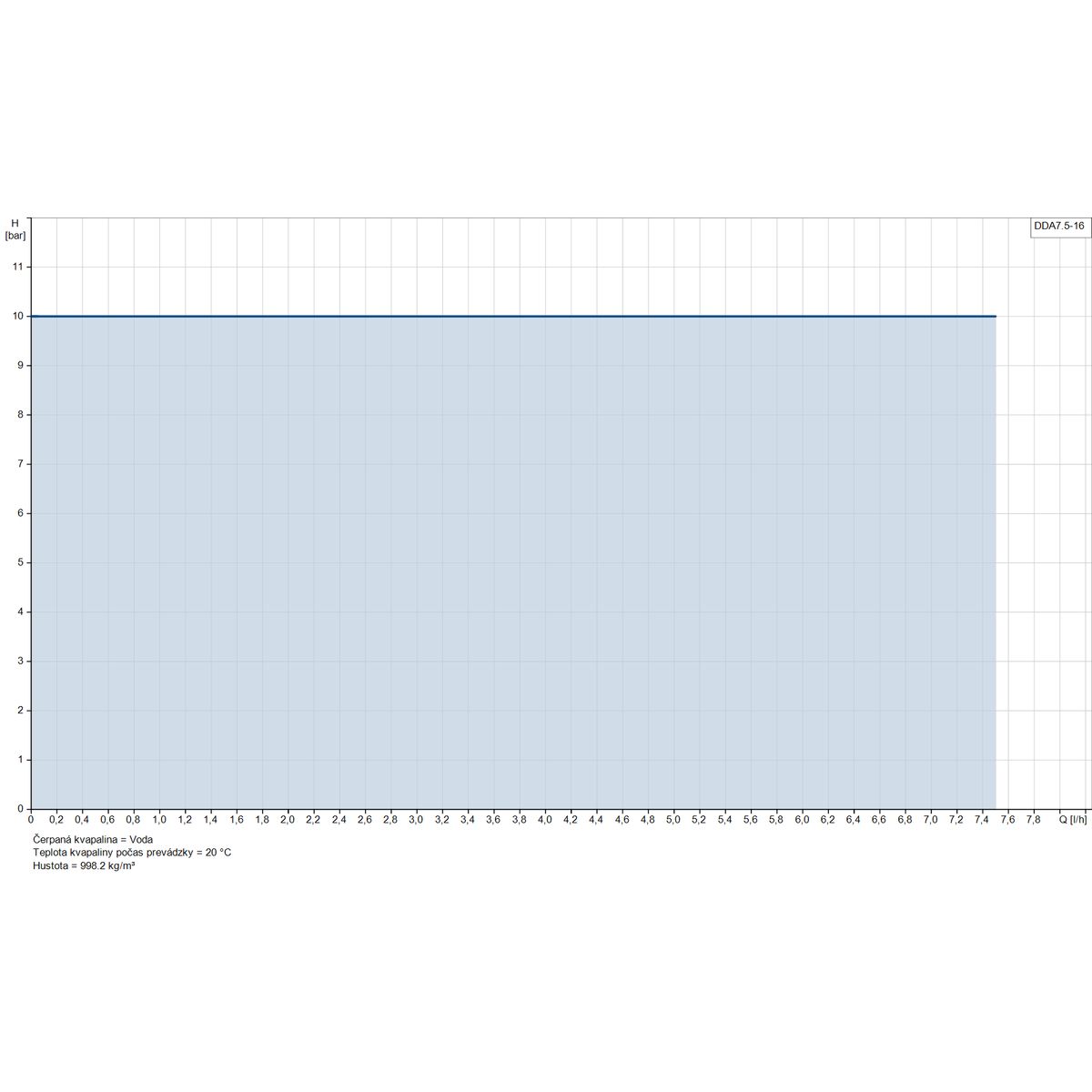

| Maximale bedrijfsdruk | 10 bar |
| Installatie kit | Geen |
| Type installatie | Geen installatiekit |
| Inlaatspruitstuk | 4/6, 6/9, 6/12, 9/12 mm |
| Uitlaatmondstuk | 4/6, 6/9, 6/12, 9/12 mm |
| Hoogte inlaat | 6 m |
| Hoogte inlaat | 2 m |
| Verpompte vloeistof | Water |
| Temperatuurbereik van de vloeistof | 0 .. 45 °C |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| P1 max | 24 W |
| Frequentie | 50/60 Hz |
| Spanning | 1 x 100-240 V |
| IP-bescherming | IP65 / TYPE 4X |
| Kabellengte | 1.5 m |
| Kabelaansluiting | EU |
| Schakelstroom | 25 A bij 230V gedurende 2 ms |
| Besturingsoptie | AR |
| Niveauregeling | JA |
| Analoge ingang | 0/4-20 mA |
| Impulsregeling | JA |
| Ingang ext. stop | JA |
| Analoge uitgang | 0/4-20 mA |
| Relaisuitgang | 2 |
| Buscommunicatie | JA |
| Nettogewicht | 2 kg |
| Bruto gewicht | 3 kg |
| Kleur | Kleur rood |
| Fins | 4981119 |
Gebruikte materialen
- Kraankop: PVC (polyvinylchloride)
- Kogelkraan: Keramisch
- Afdichting: FKM
Installatie
Het omgevingstemperatuurbereik voor installatie is 0 ... 45 °C. De pomp heeft geen installatiekit nodig. De montageplaat maakt installatie in drie verschillende posities mogelijk zonder dat er extra accessoires nodig zijn. Het besturingsgedeelte kan naar wens naar voren, links of rechts worden gedraaid.
| Q max maximaal debiet | 7,5 l/h |
| Spanning | 230 V |
| P max Maximaal ingangsvermogen | 24 W |
| Kabellengte | 1,5 m |
