CR 1-10 A-FGJ-A-E-HQQE / 96516246

Overzicht

Verticale centrifugaalpomp in lijn, ontworpen voor rechtstreekse montage op leiding of voet. De pomp is niet zelfaanzuigend en geschikt voor een groot aantal toepassingen waarbij een betrouwbare vloeistofstroom nodig is.

Functies en kenmerken

  • Waaiers en cellichamen van EN 1.4301 roestvrij staal voor hoge corrosiebestendigheid
  • Pompkop en voet gemaakt van gietijzer voor structurele sterkte en stabiliteit
  • Pompafdichting ontworpen volgens EN 12756 voor betrouwbare dichtheid
  • Motor verbonden met de pomp door een gedeelde gietijzeren koppeling voor eenvoudig onderhoud
  • Aansluiting op leidingen met DIN/ANSI/JIS-flenzen voor universeel gebruik
  • Draaistroommotor met hoge betrouwbaarheid en efficiëntie

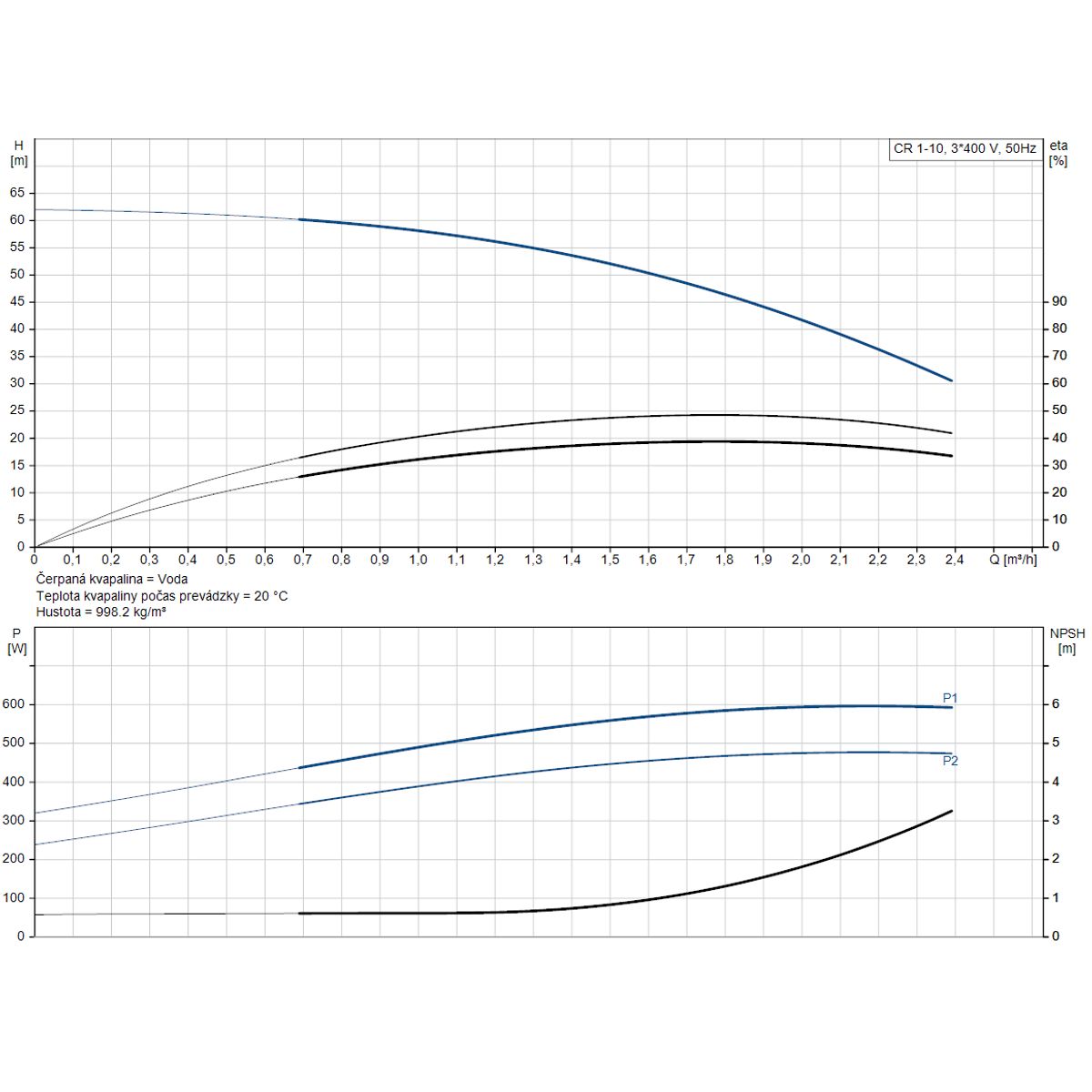

Technische parameters

Nominale pompsnelheid2856 tpm
Nominaal debiet1,8 m³/h
Nominale transporthoogte47.1 m
PomprichtingVerticaal
AfdichtingHQQE
GoedkeuringenCE, EAC, UKCA, SEPRO, WRAS, ACS
TolerantiebandcurveISO 9906:2012 3B
MotornormIEC

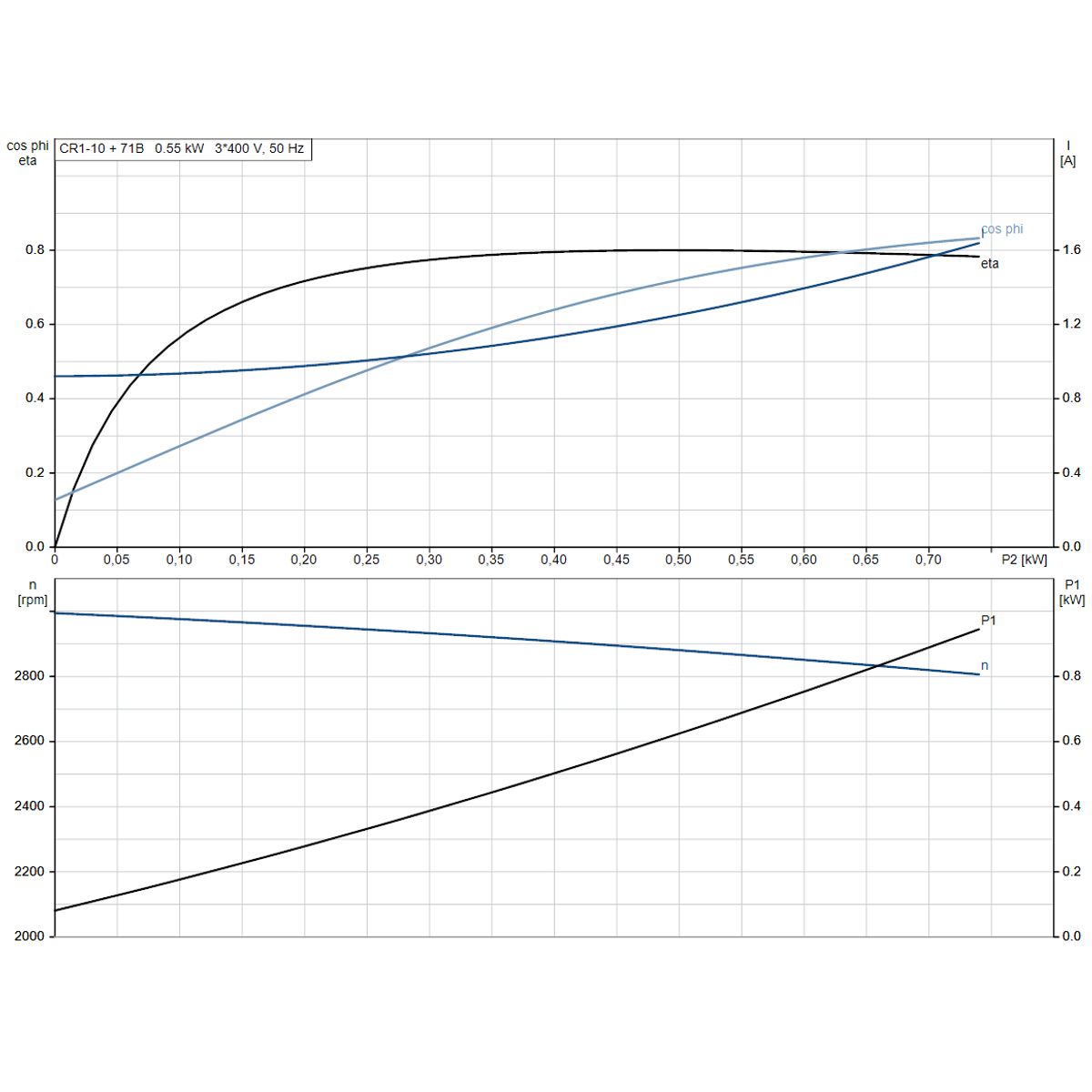

Motortype71B
Vermogen (P2)0,55 kW
Frequentie50 Hz
Spanning3 x 220-240D / 380-415Y V
Nominale elektrische stroom2.50/1.44 A
Opstartstroom580-620 %
Cos phi0.80 - 0.70
Aantal polen2
Dekking IP55 Stof/Straling
IsolatieF
Rendement IEIE3
Minimale efficiëntie-index MEI≥0.70
Netto massa25,5 kg
Brutogewicht28,2 kg
Transport hoeveelheid0.063 m³

Gebruikte materialen

  • Gietijzeren basis EN 1561 EN-GJL-200, ASTM A48-25B
  • Waaier van roestvrij staal EN 1.4301 (AISI 304)
  • Lagers: SIC

Installatie

  • Maximale omgevingstemperatuur: 60 °C
  • Maximale bedrijfsdruk: 25 bar
  • Maximale werkdruk bij 120 °C: 25 bar
  • Maximale druk bij -20 °C: 25 bar
  • Aansluitmaat zuigzijde: DN 25/32 (1 1/4 inch)
  • Aansluitmaat uitlaat: DN 25/32 (1 1/4 inch)
  • Type aansluiting: DIN/ANSI/JIS flenzen
  • Motorflens: FT85
Q max maximaal debiet 2.4 m3/hod
Spanning 3x220-240D / 380-415Y V
H max Afvoerhoogte 62 m
P max Maximaal ingangsvermogen 0.55 kW
Max. temperatuur van verpompte vloeistof 120 °C
Max. motorstroom 2.50/1.44 A
