CR 1-10 A-A-A-E-HQQE / 96516180
2.4 m3/hod
62 m
0.55 kW
CR 1-10 A-A-A-E-HQQE / 96516180
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
1210.00 € (-17%)
1010.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
CR 1-10 A-A-A-E-HQQE / 96516180
Overzicht

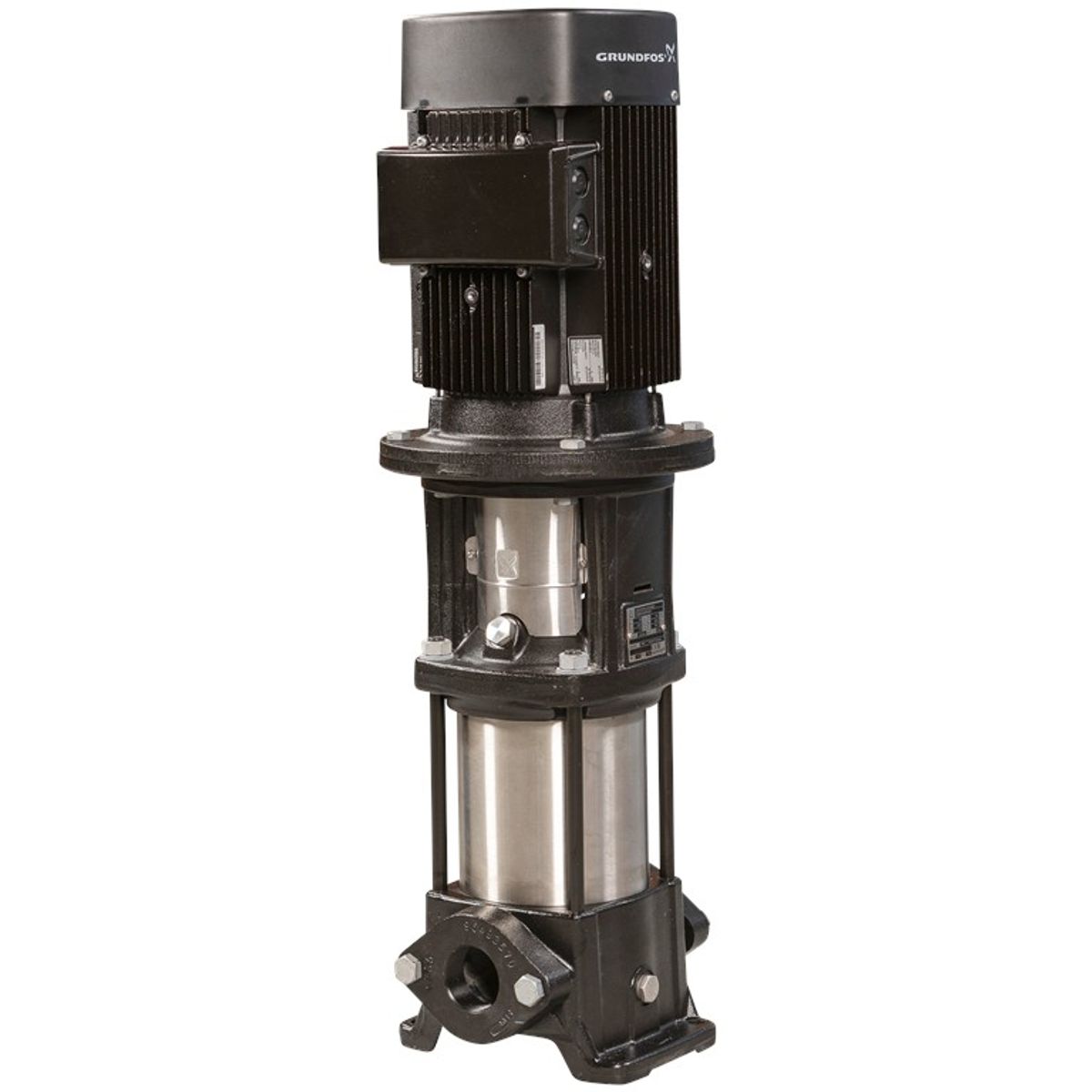

Verticale in-line centrifugaalpomp, klaar voor installatie in een leiding of op een fundering. Deze pomp is niet zelfaanzuigend en is ontworpen om water te verpompen.
Functie en kenmerken
- Materiaal waaiers en koppelingslichamen: Roestvrij staal EN 1.4301
- Pompkop en voet van gietijzer
- Pompafdichting volgens EN 12756
- Motor verbonden met de pomp door een gedeelde gietijzeren koppeling
- Aansluiting op de pijpleiding door middel van ovale/Rp-flenzen
- 3-fase wisselstroommotor voor betrouwbare prestaties
- Besturingseenheid: zonder frequentieomvormer

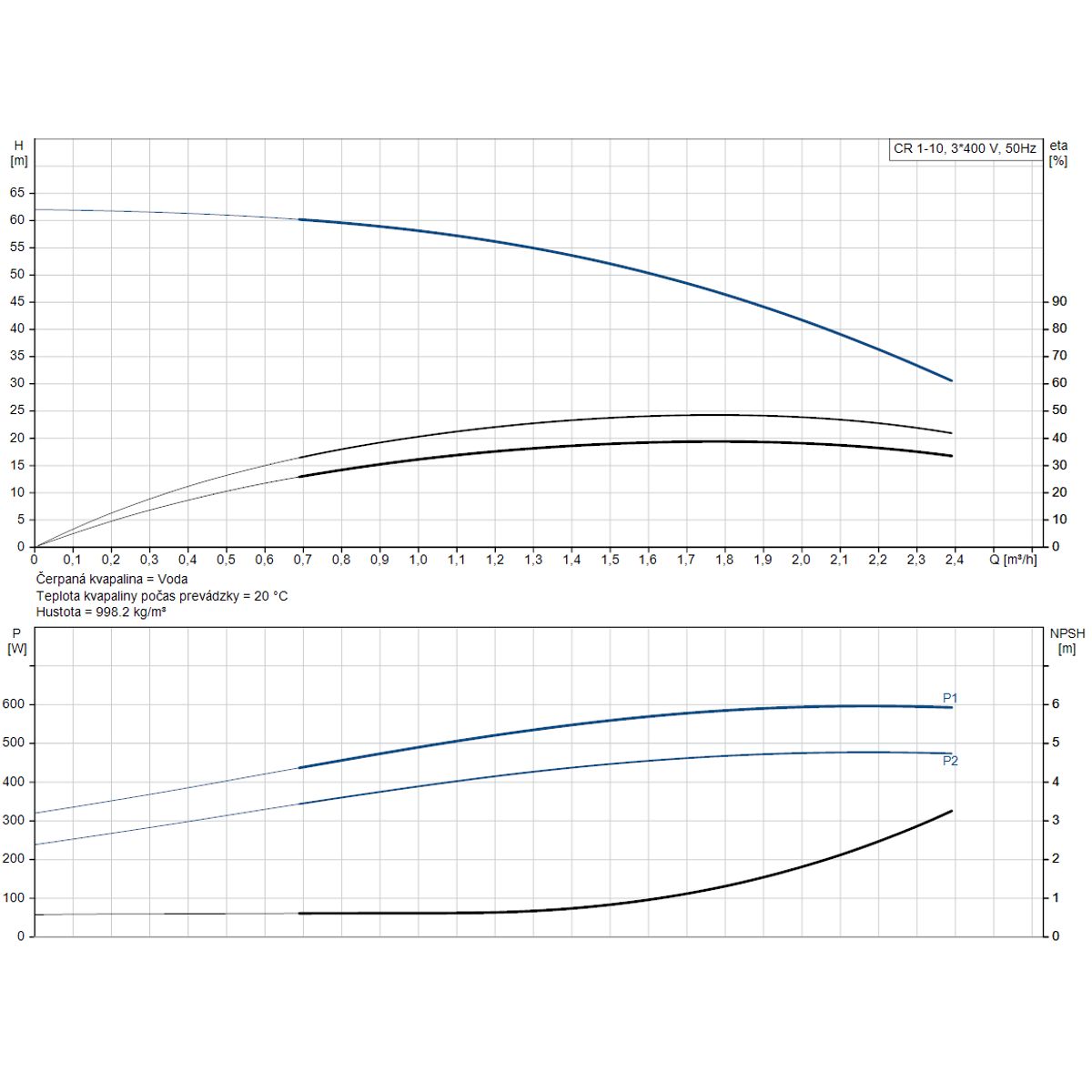

Technische parameters
| Verpompte vloeistof | Water |
|---|---|
| Temperatuurbereik vloeistof | -20 °C tot 120 °C |
| Geselecteerde vloeistoftemperatuur | 20 °C |
| Dichtheid | 998,2 kg/m³ |
| Nominale pompsnelheid | 2856 tpm |
| Nominaal debiet | 1,8 m³/h |
| Nominale transporthoogte | 47.1 m |
| Pomprichting | Verticaal |
| Type afdichting | HQQE (enkelvoudig) |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolerantie curveband | ISO9906:2012 3B |

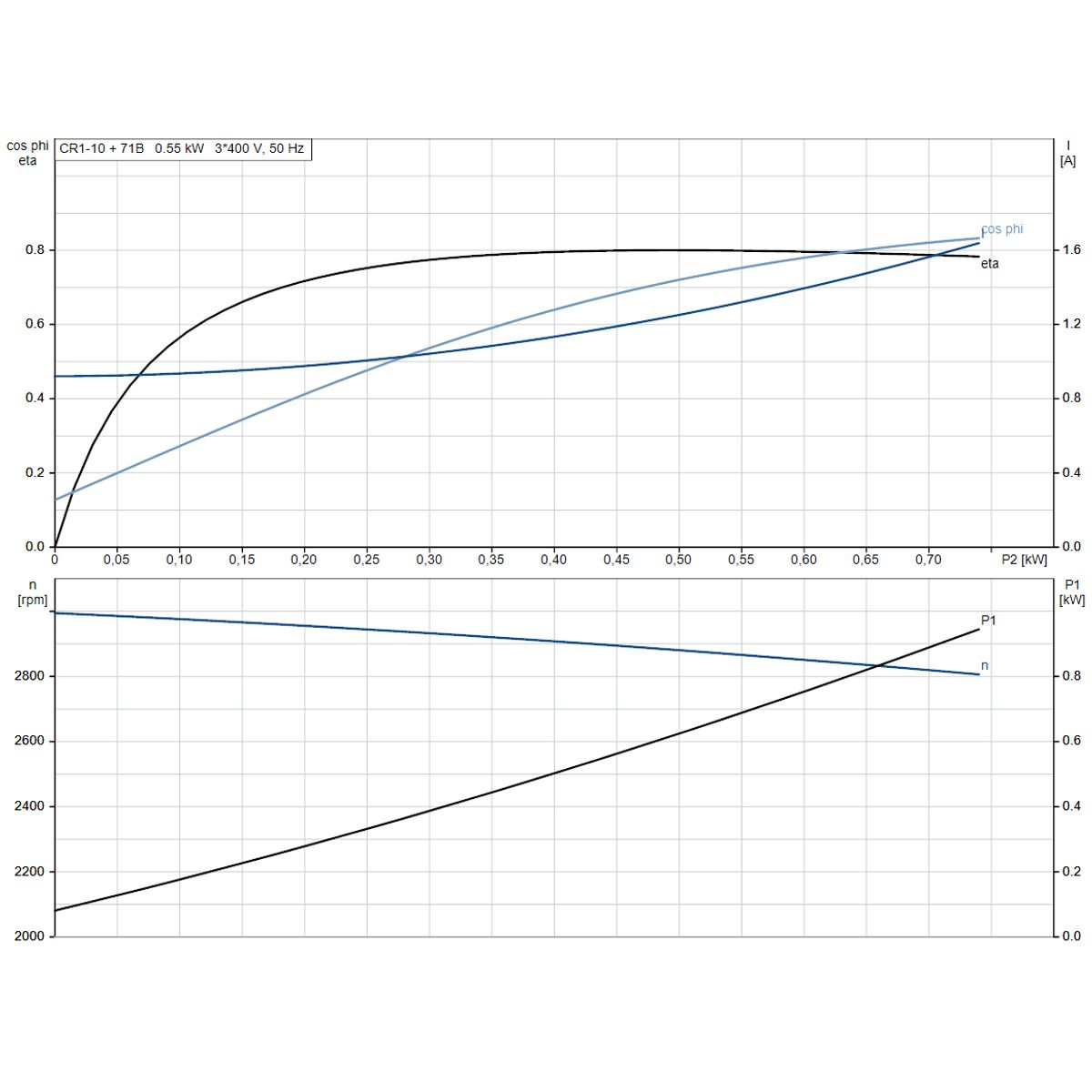

| Motor | 3-fasen wisselstroom, IEC 71B, vermogen 0,55 kW |
| Frequentie | 50 Hz |
| Spanning | 3 x 220-240D/380-415Y V |
| Nominale elektrische stroom | 2.50/1.44 A |
| Opstartstroom | 580-620 % |
| Cos phi | 0.80-0.70 |
| Motorsnelheid | 2830-2850 tpm |
| Klasse IE rendement | IE3 |
| Rendement Eta 1/1 | 77.8 % |
| Eta 3/4 rendement | 81.5-78.5 % |
| Eta 1/2 rendement | 79.5-74.5 % |
| Aantal polen | 2 |
| IP-bescherming | IP55 (bescherming tegen stof en water) |
| Motorisolatie | F |
| Pijpaansluiting | Ovale/Rp-flenzen, PN 16 |
| Inlaatopening | 1 inch |
| Afvoer keelmaat | 1 inch |
| Maximale werkdruk | 16 bar |
| Bedrijfsdruk bij 120 °C | 16 bar |
| Bedrijfsdruk bij -20 °C | 16 bar |
| Brutogewicht | 23,6 kg |
| Nettogewicht | 20,9 kg |
| Transport hoeveelheid | 0.063 m³ |
| Positie van de klem | 6 |
| Minimale efficiëntie-index MEI | ≥ 0.70 |
Gebruikte materialen
- Basis: Gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B)
- Waaier: Roestvrij staal (EN 1.4301 / AISI 304)
- Lagers: SIC
Installatie
De maximale omgevingstemperatuur voor installatie is 60 °C. De pomp is ontworpen voor vaste installatie met aansluiting op de leiding met ovale of Rp-flenzen.
| Q max maximaal debiet | 2.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 62 m |
| P max Maximaal ingangsvermogen | 0.55 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 2.50/1.44 A |
