CR 1-9 A-FGJ-A-E-HQQE / 96478872
2.4 m3/hod
56 m
0.55 kW
CR 1-9 A-FGJ-A-E-HQQE / 96478872
Fabrikant:
Grundfos
EAN:
5700396738017
Beschikbaar
1218.00 € (incl. btw)
Beschikbaar
EAN:
5700396738017
Productbeschrijving
Parameters
CR 1-9 A-FGJ-A-E-HQQE / 96478872
Productoverzicht
Verticale centrifugaalpomp in lijn, ontworpen voor installatie in leidingen of op een fundering. De pomp is niet zelfaanzuigend, wat betekent dat hij moet worden geïnstalleerd in een systeem waar de vloeistoftoevoer is gegarandeerd.
De motor is een 3-fasen wisselstroommotor, wat zorgt voor betrouwbare en efficiënte pompprestaties.
Functies en kenmerken
- Materiaal waaiers en cellichamen: roestvrij staal EN 1.4301 voor een hoge corrosiebestendigheid.
- Materiaal pompkop en voet: gietijzer voor sterkte en stabiliteit.
- Pompafdichting gedimensioneerd volgens EN 12756 voor betrouwbare afdichting.
- De motor is met de pomp verbonden via een gedeelde gietijzeren koppeling.
- Aansluiting op de pijpleiding met DIN-, ANSI- of JIS-flenzen, waardoor universeel gebruik mogelijk is.
- Verticale pomporiëntatie, geschikt voor verschillende installatieomstandigheden.
- Pakkingtype HQQE met eenvoudige pakkingasopstelling.
Technische parameters
| Nominale snelheid | 2856 tpm |
|---|---|
| Nominaal debiet | 1,8 m³/h |
| Nominale transporthoogte | 42.9 m |
| Pomprichting | Verticaal |
| Afdichting | HQQE |
| Maximale werkdruk | 25 bar |
| Vloeistoftemperatuur | -20 °C tot 120 °C |
| Pijpaansluiting | DIN / ANSI / JIS flenzen |
| Inlaat keelmaat | DN 25/32 (1 1/4 inch) |
| DN 25/32 (1 1/4 inch) | DN 25/32 (1 1/4 inch) |
| PN voor pijpaansluiting | PN 25 |

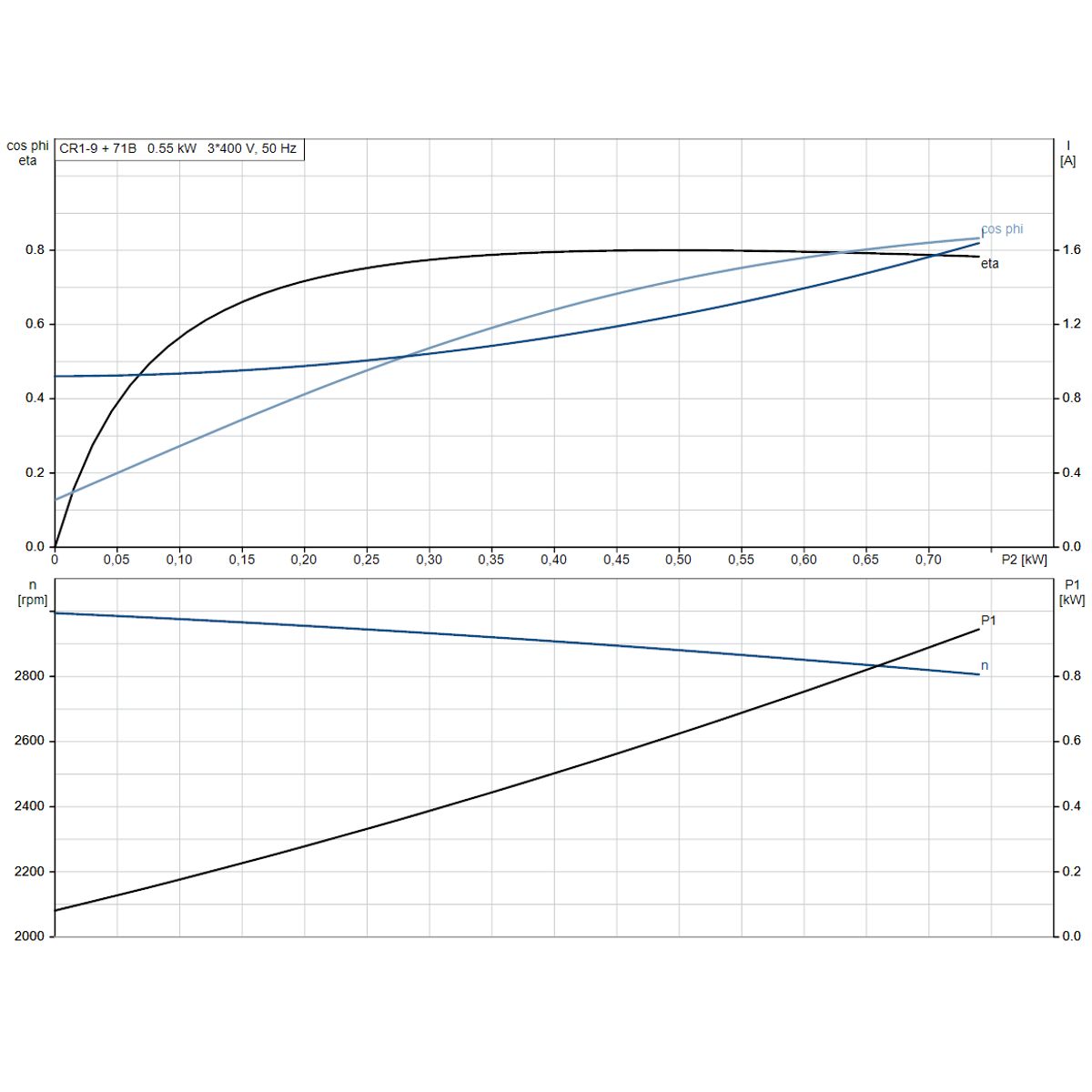

| Motor | 3-fasen wisselstroommotor, type 71B, serienummer: 85805103 |
| Opgenomen vermogen (P2) | 0,55 kW |
| Frequentie | 50 Hz |
| Spanning | 3 x 220-240D / 380-415Y V |
| Nominale elektrische stroom | 2.50/1.44 A |
| Opstartstroom | 580-620 % |
| Cos phi | 0.80-0.70 |
| Rendement IE | IE3 |
| Minimale efficiëntie-index (MEI) | ≥ 0.70 |
| Ip-dekking | 55 Stof/Straling |
| Isolatie | F |
| Nettogewicht | 25,1 kg |
| Bruto gewicht | 27,8 kg |
| Transport hoeveelheid | 0.063 m³ |
Gebruikte materialen
- Basis: gietijzer EN 1561 EN-GJL-200, ASTM A48-25B
- Waaier: roestvrij staal EN 1.4301, AISI 304
- Lagers: SIC
Regeleenheden en vloeistof
Regeleenheden: Frequentieomvormer: geen
Verpompte vloeistof: Water
Temperatuurbereik vloeistof: -20 °C tot 120 °C
Geselecteerde vloeistoftemperatuur: 20 °C
Dichtheid: 998,2 kg/m³
Goedkeuringen: CE, EAC, UKCA, SEPRO, WRAS, ACS

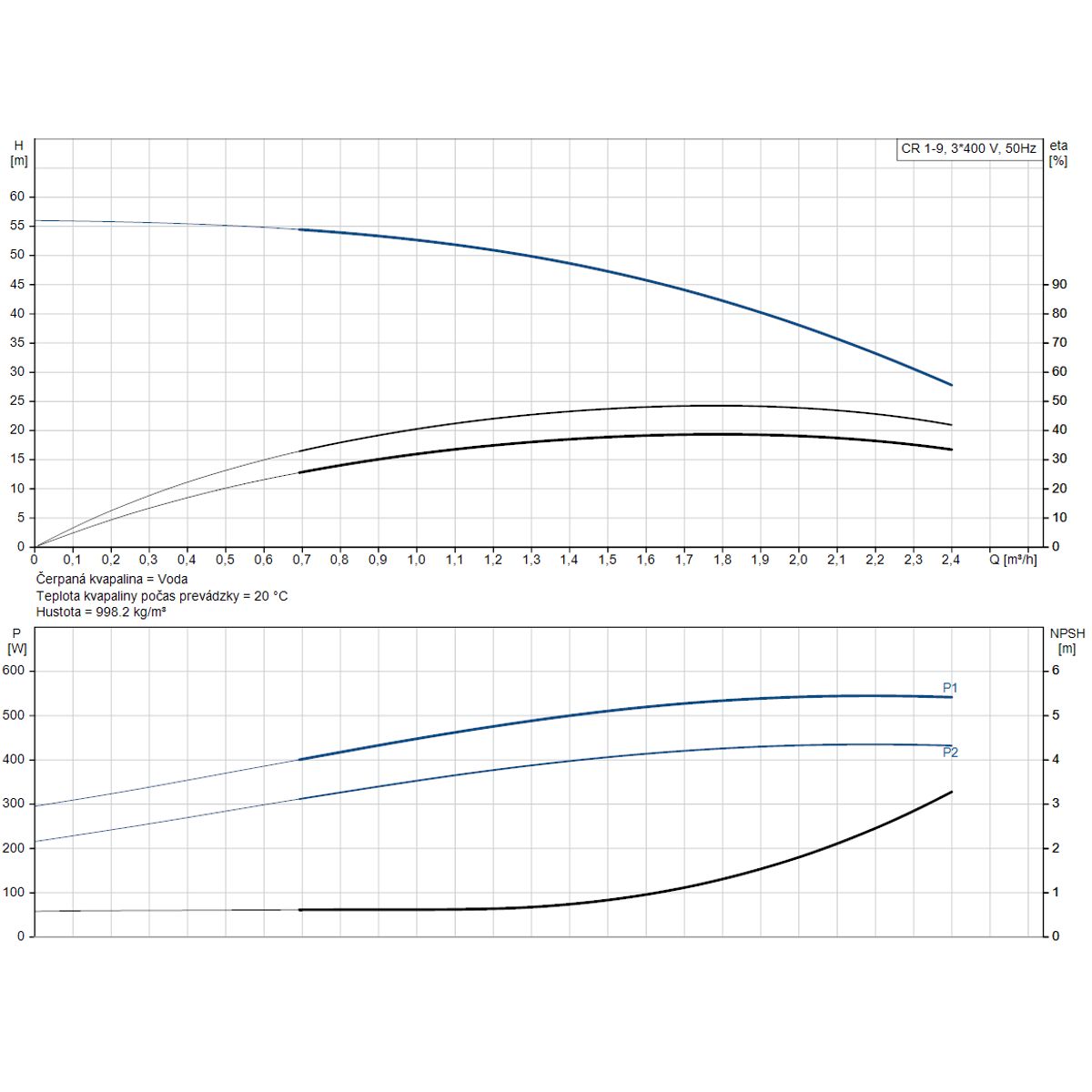

Tolerantie kromme: ISO9906:2012 3B
| Q max maximaal debiet | 2.4 m3/hod |
| Spanning | 3x220-240D / 380-415Y V |
| H max Afvoerhoogte | 56 m |
| P max Maximaal ingangsvermogen | 0.55 kW |
| Max. temperatuur van verpompte vloeistof | 120 °C |
| Max. motorstroom | 2.50/1.44 A |
