CR 1-9 A-A-A-E-HQQE / 96516178
Productoverzicht

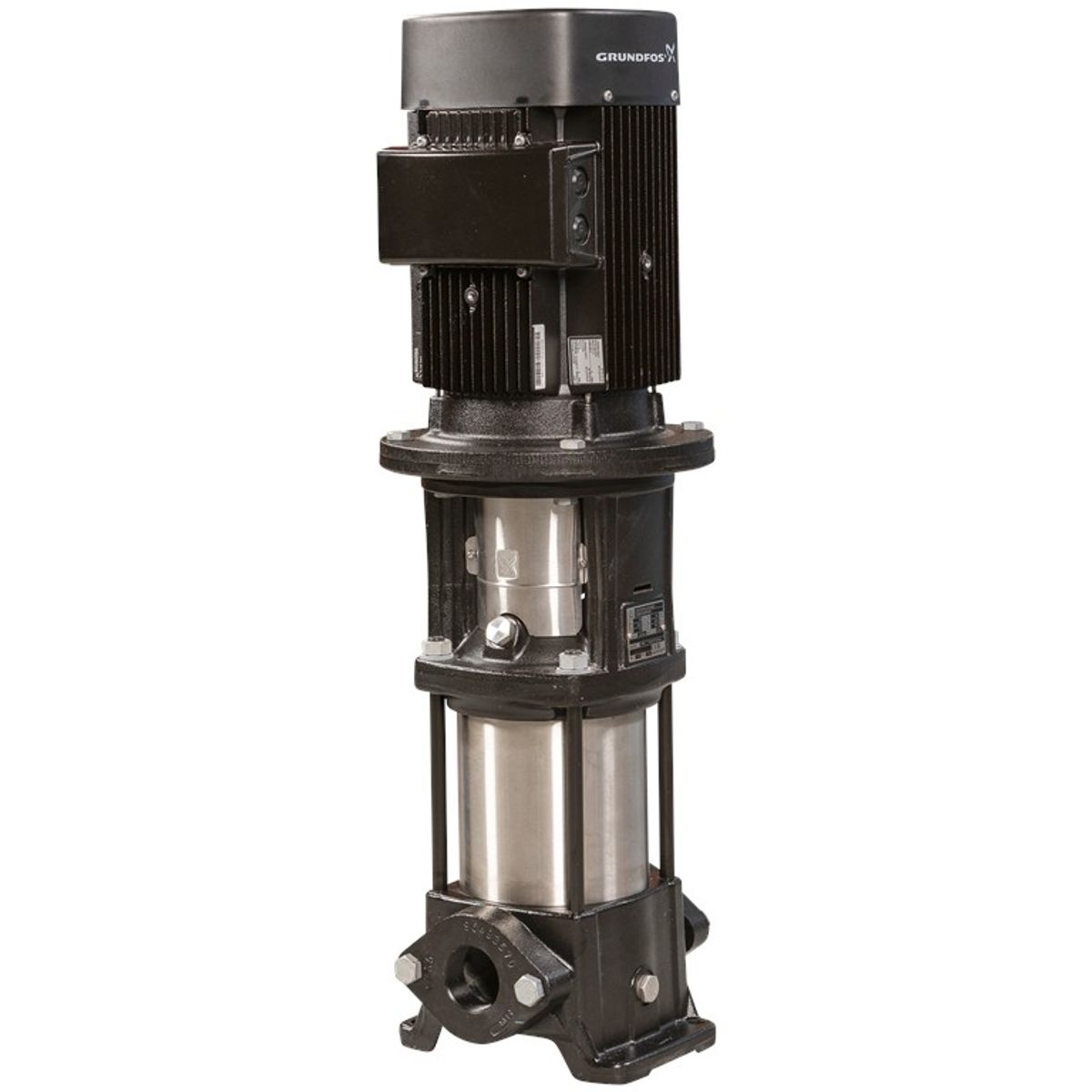

Verticale in-line centrifugaalpomp, ontworpen voor installatie direct in de leiding of op de fundering. Deze pomp is niet zelfaanzuigend, dus er moet worden gezorgd voor de juiste installatie- en bedrijfsomstandigheden.
De motor is een draaistroommotor.
Pompkenmerken:
- Materiaal waaiers en cellichamen: Roestvrij staal, EN 1.4301
- Materiaal pompkop en voet is gietijzer
- Pompafdichting is gedimensioneerd volgens EN 12756
- De motor is met de pomp verbonden door een gedeelde gietijzeren koppeling
- Aansluiting op de pijpleiding door ovale/Rp flenzen
Besturingseenheden
Frequentieomvormer: Geen
Vloeistofparameters
- Verpompte vloeistof:
- Water
- Temperatuurbereik vloeistof:
- -20 .. 120 °C
- Geselecteerde vloeistoftemperatuur:
- 20 °C
- Dichtheid:
- 998,2 kg/m³

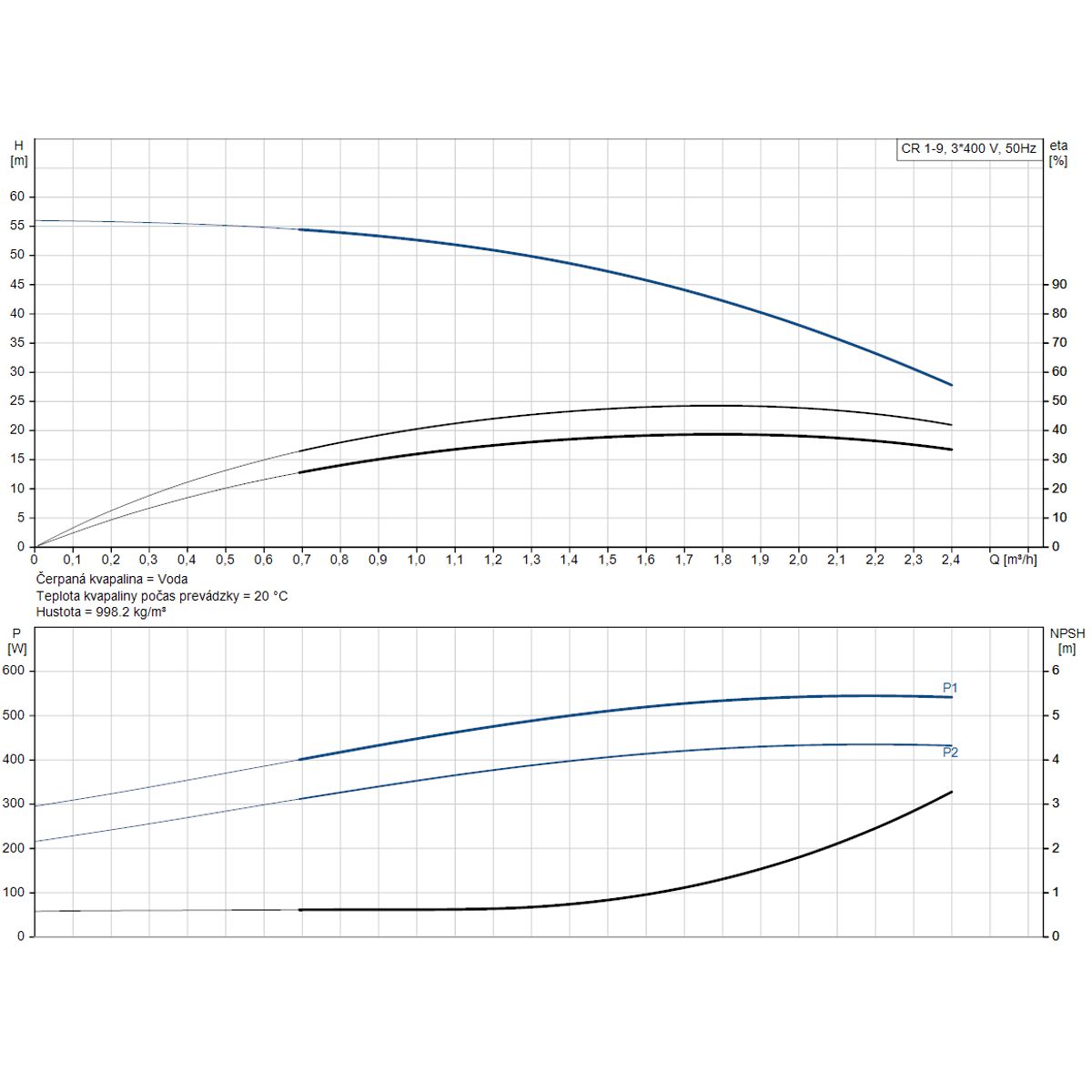

Technische parameters
| Nominale pompsnelheid | 2856 tpm |
|---|---|
| Nominaal debiet | 1,8 m³/h |
| Nominale transporthoogte | 42.9 m |
| Pomprichting | Verticaal |
| Asopstelling afdichting | Enkelvoudig |
| Type pakkingbus | HQQE |
| Asafdichting | HQQE |
| Goedkeuringen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Toler. krommingsband | ISO9906:2012 3B |
| Maximale werkdruk | 16 bar |
| Maximale druk bij een gegeven temperatuur | 16 bar / 120 °C; 16 bar / -20 °C |
| Type aansluiting | Ovaal / Rp |
| Inlaat keelmaat | 1 inch |
| Grootte uitlaat | 1 inch |
| PN voor pijpaansluiting | PN 16 |
| Motorflens | FT85 |
| Nettogewicht | 20,5 kg |
| Bruto gewicht | 23,2 kg |
| Transport hoeveelheid | 0.063 m³ |
Gebruikte materialen
- Basis: gietijzer (EN 1561 EN-GJL-200, ASTM A48-25B)
- Waaier: roestvrij staal (EN 1.4301, AISI 304)
- Lagers: SIC
Installatie
- Maximale omgevingstemperatuur
- 60 °C

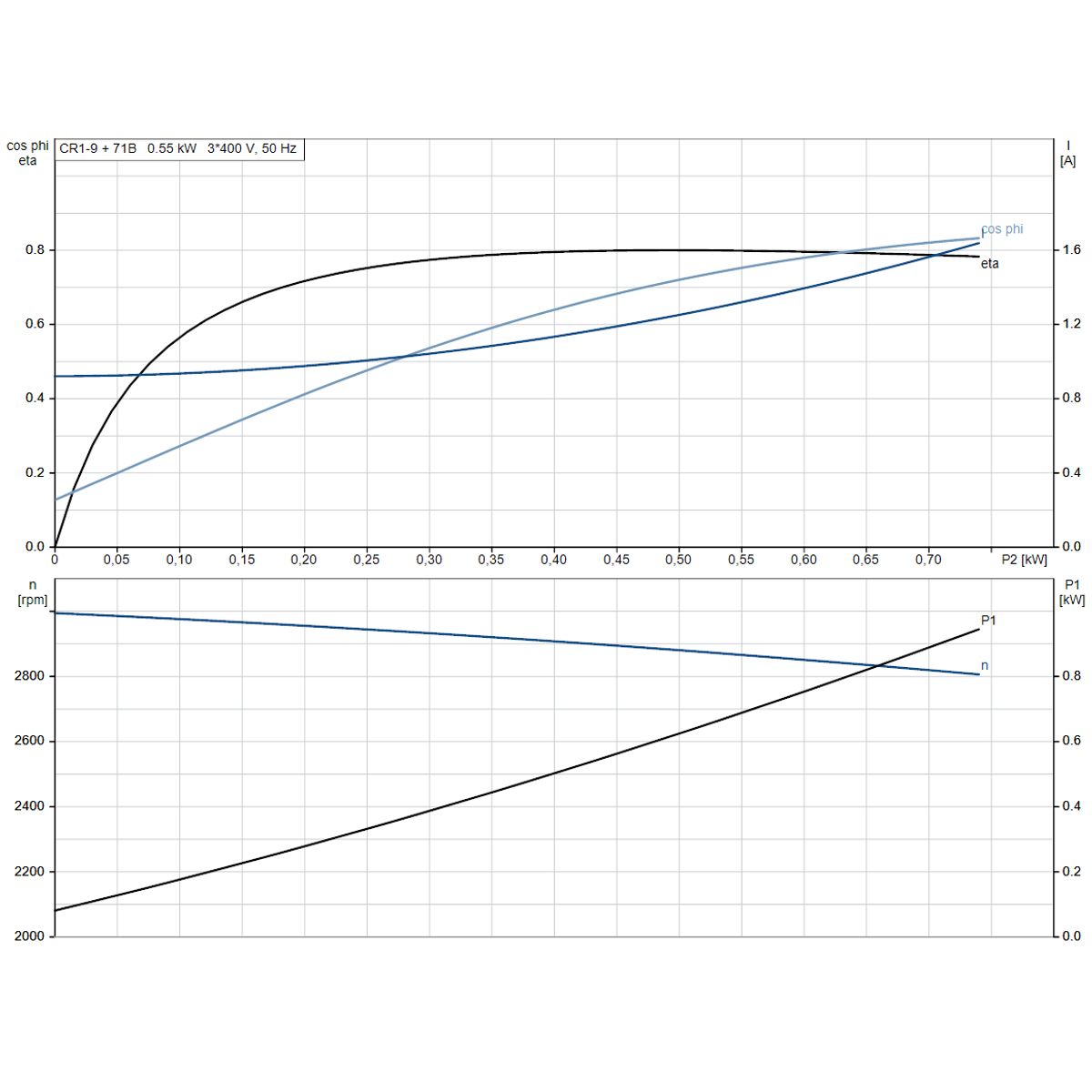

Elektrische gegevens motor
| Motornorm | IEC |
|---|---|
| Motortype | 71B |
| P2 (motorvermogen) | 0,55 kW |
| Opgenomen vermogen (P2) vereist door de pomp | 0,55 kW |
| Frequentie (f) | 50 Hz |
| Spanning (U) | 3 x 220-240D/380-415Y V |
| Nominale elektrische stroom | 2.50/1.44 A |
| Opstartstroom | 580-620 % |
| Cos phi | 0.80-0.70 |
| Toerental (n) | 2830-2850 tpm |
| Rendementsklasse IE | IE3 |
| Rendement Eta 1/1 | 77.8 % |
| Eta 3/4 rendement | 81.5-78.5 % |
| Eta 1/2 rendement | 79.5-74.5 % |
| Aantal polen | 2 |
| Dekking IP | 55 Stof/Straling |
| Isolatie | F |
| Serienummer motor | 85805103 |
Verdere informatie
- Positie aansluitblok
- 6
- Minimale efficiëntie-index, MEI ≥
- 0.70
